Série TRSK/FK-C
TR

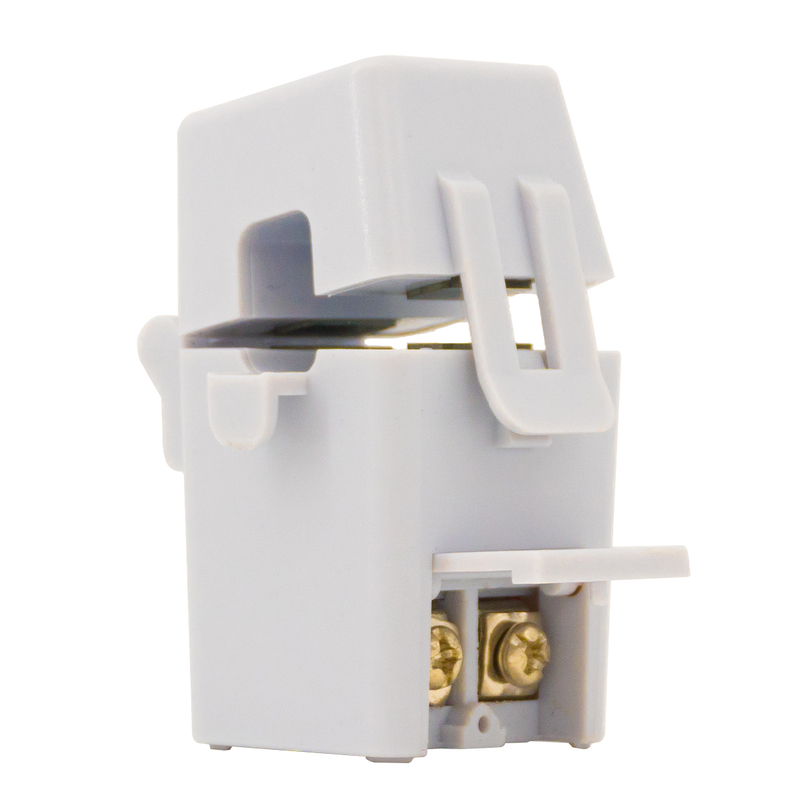

Aperçu du produit
Un transformateur de courant à noyau divisé (CT) est un type de transformateur de courant spécialement conçu pour une installation et une modernisation pratiques dans les systèmes électriques existants. Contrairement aux CTS de noyau solide, qui nécessitent la déconnexion du conducteur principal pour l'installation, un CT de noyau divisé peut être ouvert, serré autour du conducteur et fermé sans service d'interruption. Cette fonctionnalité unique a rendu les CT de noyau divisé très populaires dans la surveillance de l'énergie, l'analyse de la qualité de l'énergie et les applications de gestion des charges.
Caractéristiques du produit
La conception à noyau divisé permet une installation sans outil sans déconnecter les conducteurs primaires.
Une précision de mesure élevée garantit des données fiables pour les applications de surveillance et de protection.
La structure compacte permet un montage flexible dans un espace limité des panneaux de distribution et des appareillages de commutation.
Les transformateurs de courant à noyau divisé sont largement utilisés dans les systèmes de distribution basse tension pour la surveillance du courant en temps réel et la protection contre les surintensités avec une installation facile qui évite de déconnecter les conducteurs primaires.
Ils servent aux scénarios d'automatisation industrielle et de contrôle de moteur en surveillant le courant de charge du moteur et en détectant les défauts pour prendre en charge le réglage et la protection des machines de la ligne de production basés sur PLC et VFD.
Ces transformateurs font partie intégrante des systèmes d'énergie renouvelable pour surveiller le courant de sortie de l'onduleur, garantissant la conformité de la connexion au réseau et permettant la mesure de l'énergie et la synchronisation du réseau.
Ils sont déployés dans les systèmes de gestion de l'énergie des bâtiments pour effectuer la surveillance de la consommation d'énergie et le sous-comptage des charges électriques telles que l'éclairage et la climatisation, facilitant ainsi l'optimisation énergétique et la réduction des coûts.

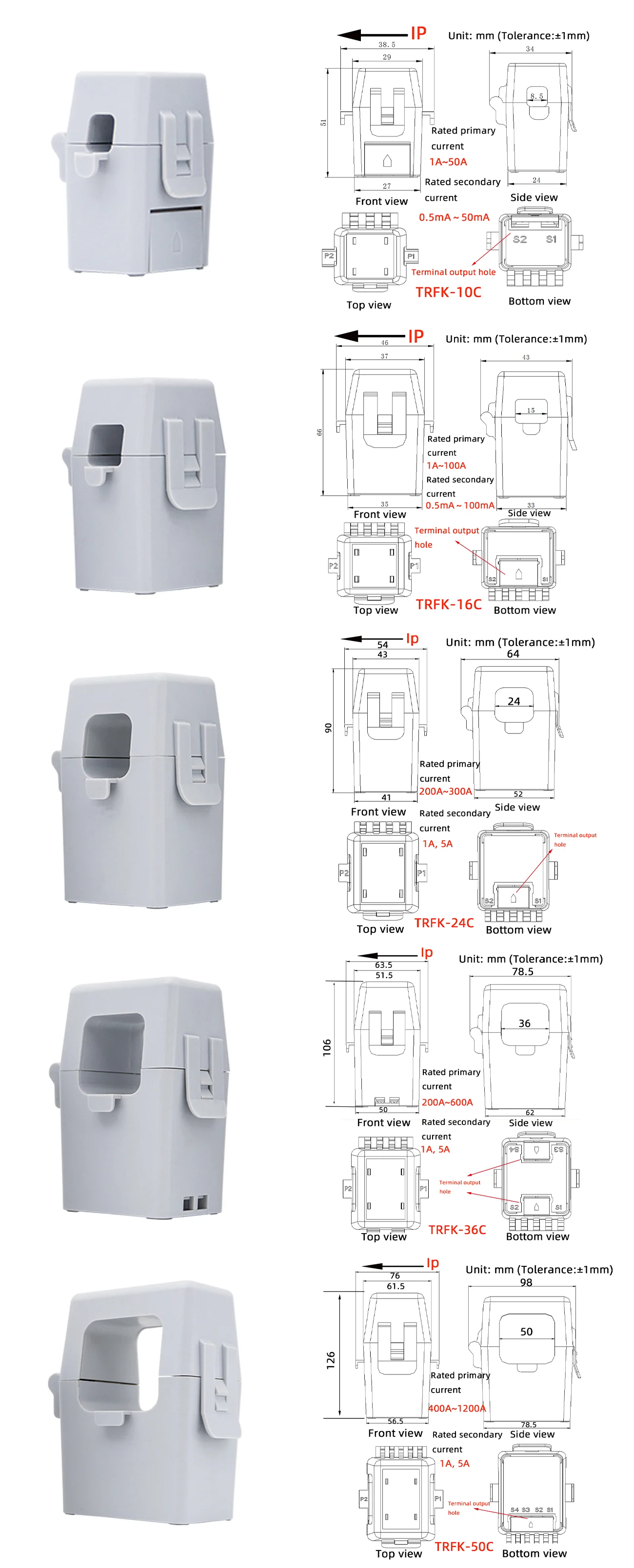

Paramètres du produit
| Taper | TRFK-10C | TRFK-16C | TRSK-24C | TRSK-36C | TRSK-50C |
| Entrée nominale | 1-50A | 1-100A | 200-300A | 200-600A | 400-1200A |
| Sortie nominale | 0,5-50 mA | 0,5-100 mA | 1A, 5A | 1A, 5A | 1A, 5A |
| Erreur de rapport @rated primaire | ±0,5%、±1,0% | ± 0,5% | |||
| Erreur de phase au primaire nominal | ≤150′ | ≤90′ | ≤180′ | ≤60′ | ≤60′ |
| Charge secondaire | ≤20Ω | ≤50Ω | / | / | / |
| Capacité nominale | / | / | 1 VA, 2,5 VA | 1VA, 2,5VA, 3,75VA | 1VA, 2,5VA, 3,75VA, 5VA, 10 VA |
| Ouverture | Φ8,5 mm | Φ15mm | Φ24mm | Φ36mm | Φ50 mm |
| Tolérance | ±1,0 mm | ±1,5 mm | |||
| Poids | Environ 130 g | Vers 180g | Environ 300g | Environ 580 g | Environ 880g |
| Surcharge | 1,2 fois | ||||
| Fréquence de travail | 50 / 60Hz | ||||
| Fréquence de puissance Tension résistée | 3kV CA/10s | ||||
| Borne à points | P1 et S1 | ||||
| Type d'entrée principale | Traversant de jeu de barres | ||||
| Type d'entrée secondaire | Sortie terminale | ||||
| Coquille | Plastique PC ignifuge | ||||
| Lieu de candidature | Utilisation intérieure | ||||
| Température ambiante de fonctionnement | -25 ℃-+75 ℃ | ||||
| Température de stockage | -40 ℃-+85 ℃ | ||||
| Humidité relative | ≤90% | ||||
| État barométrique | 70kPa-106kPa | ||||
