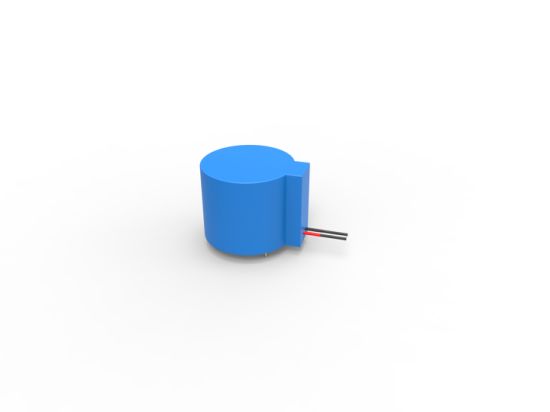

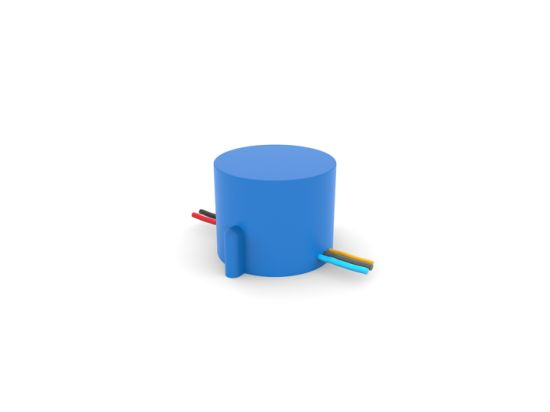

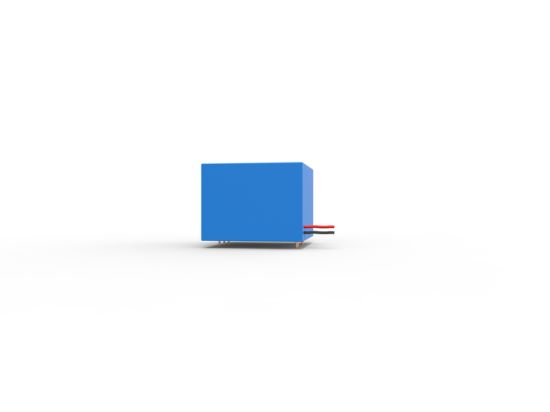

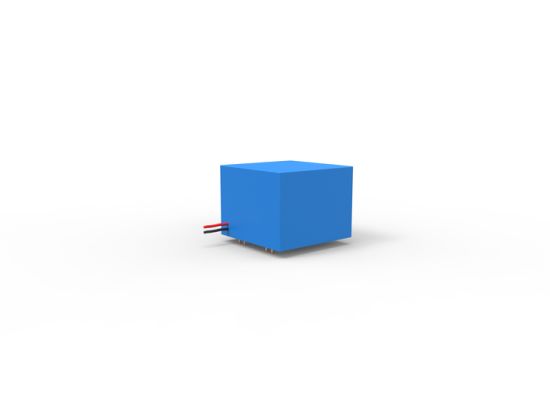

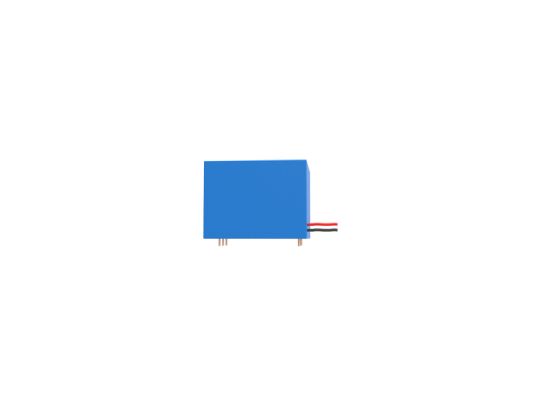

Transformateur de courant de protection haute tension 0-5A

Partager sur:

Transformateur de courant de protection haute tension 0-5A



enquête

Min. Commande:
1 pièce
Port:
Shangai, Chine
Capacité de production:
3000000
Modalités de paiement:
T / T, Western Union, Paypal
N ° de modèle:
TR0162-4GJ
Milieu isolant:
Une résine époxy
Installation:
Montage PCB
Structure du circuit magnétique:
Type d'étape unique
Principe de transformation de tension:
Type électromagnétique
Marque déposée:
TR
Paquet de transport:
Boîte standard, emballage sous vide acceptable
spécification:
54 * 54 * 41
Origine:
Hubei, Chine
Code SH:
850450
Application:
Électronique, Instrument
Type:
Transformateur de courant
Phase:
Célibataire
Condition de fonctionnement:
Intérieur
Usage:
Protection, mesure, isolation
Forme d'enroulement:
Couche unique et type à plaie serrée

Description du produit

Transformateur de courant haute protection - Ce produit est utilisé pour l'isolation du signal, l'acquisition du signal, l'isolation et toute autre transmission de données de la protection de relais 500KV Il a une forte capacité de surcharge et une capacité d'analyse des caractéristiques transitoires. - Il peut être utilisé dans la protection des relais du système d'alimentation et les transformateurs de niveau de tension élevé pour la protection du système et l'analyse des transitoires.Caractéristique principale Bonne linéarité, excellente cohérence, large plage de travail Circuit électrique simple, fiable Les caractéristiques transitoires sont bonnes, la forme d'onde est vraie Forte capacité anti-saturation, peut superposer un composant 100% DC Paramètre électrique Courant nominal d'entrée Iin:0-5A Courant nominal maximum Imax:40×Iin Tension de sortie secondaire o:0-10 V Non-linéarité:Précision<±0,5% Erreur de phase<±60 ' La fréquence:45 à 1 500 Hz Impédance de charge de sortie>50 000Ω La resistance d'isolement:>500mΩ

Performance
Type	Courant nominal d'entrée (A)	Tension nominale de sortie (V)	Temps évalué maximum	Non-linéarité		Consommation électrique (VA)	Tension de tenue à fréquence industrielle (V)
				Précision (±%)	Erreur de phase
				Précision (±%)	(± ')
TR0101-4G	0 ~ 5	0 ~ 0,3535	40	≤0,5	≤30	<0,5	≥3000
TR0149-4G	0 ~ 5	0 ~ 0,3535	40	≤0,5	≤30	<0,5	≥3000
TR01201-2G	0 ~ 5	0 ~ 0,3535	40	≤0,5	≤30	<0,5	≥3000
TR01153-2G	0 ~ 5	0 ~ 0,3535	40	≤0,5	≤30	<0,5	≥3000
TR0162-4GJ	0 ~ 5	0 ~ 0,3535	40	≤0,5	≤60	<0,5	≥3000
TR01116-2BE	0 ~ 5	0 ~ 0,3535	40	≤0,5	≤90	<0,5	≥3000
TR01159-2BE	0 ~ 5	0 ~ 0,3535	40	≤0,5	≤90	<0,5	≥3000
TR01284-2BE	0 ~ 5	0 ~ 0,3535	40	≤0,5	≤60	<0,5	≥3000
TR01284-4BE	0 ~ 5	0 ~ 0,3535	40	≤0,5	≤60	<0,5	≥3000
TR0179-4BE	0 ~ 5	0 ~ 0,3535	40	≤0,5	≤60	<0,5	≥3000
TR01203-2BE	0 ~ 5	0 ~ 0,3535	40	≤0,5	≤30	<0,5	≥3000
