TRAK-B
TR

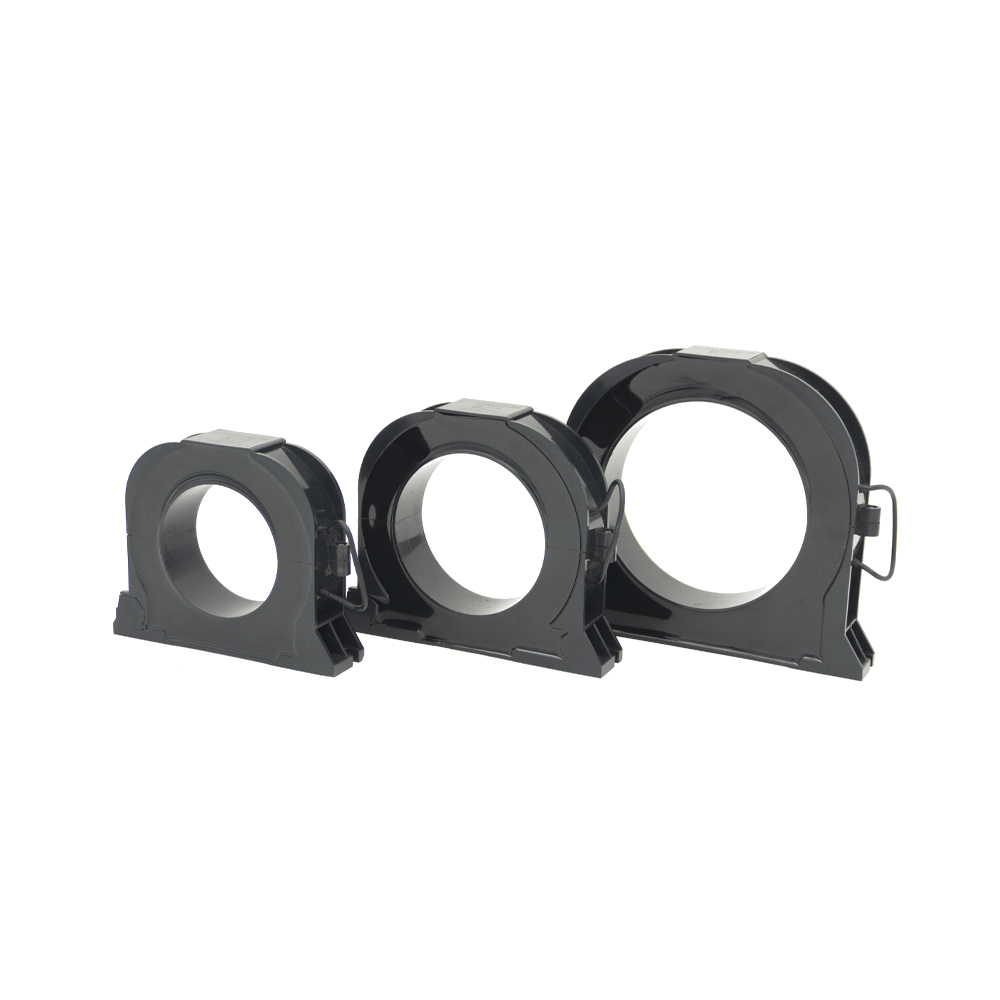

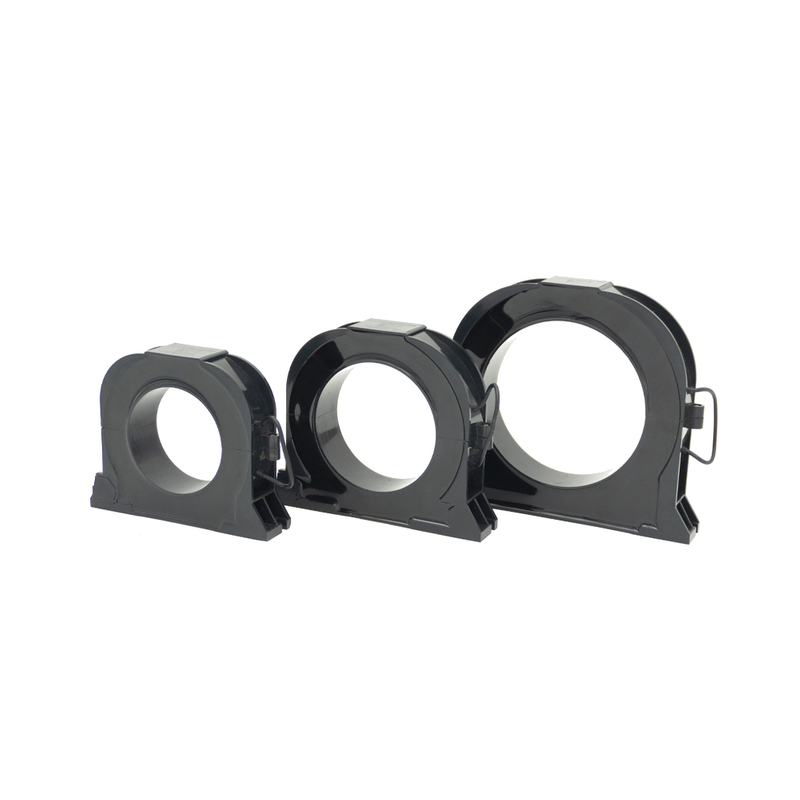

Aperçu du produit
Un transformateur de courant à équilibre de noyau de 0 à 10 mA CBCT ( transformateur de courant à séquence zéro ZCT) est un dispositif de détection de précision conçu pour détecter les fuites ou les courants résiduels dans les systèmes d'alimentation électrique. Il fonctionne en mesurant la somme vectorielle des courants circulant dans les conducteurs triphasés. Dans des conditions normales de charge équilibrée, la somme de tous les courants de phase est égale à zéro et aucun signal de sortie n'est généré. Lorsqu'un défaut à la terre, une défaillance d'isolation ou une fuite se produit, un déséquilibre apparaît et le transformateur produit un signal de sortie secondaire correspondant, généralement dans la plage 0 ~ 10 mA , proportionnel au courant de défaut.
Caractéristiques du produit
* Structure à noyau divisé, facile à installer sur site et facile à utiliser.
* La structure d'enroulement du noyau magnétique est coulée avec de la résine époxy, les faces d'extrémité de l'incision sont assorties et la stabilité est bonne.
* Adoptez un noyau ultra-microcristallin à haute perméabilité, avec une bonne linéarité et une sensibilité élevée.
Application du produit
Système de surveillance des incendies électriques, système de surveillance de l'alimentation des équipements de lutte contre l'incendie, projet de reconstruction du réseau électrique rural, système de consommation d'énergie intelligent, système de mise à la terre à faible courant, protection des relais électromagnétiques, surveillance de l'environnement en ligne, etc.
Télécharger la feuille de tailles
Transformateur de courant résiduel.pdf
Paramètres du produit
| Performances électriques | Température de fonctionnement | -40 ℃～ + 70 ℃ | Humidité relative | ≤90% |
| Niveau de tension | 0,4 / 0,66 / 0,72kV | Gamme linéaire | 5% ～ 1000% | |
| Courant d'entrée nominal | 0 ～ 1A | Fréquence nominale | 50 / 60Hz | |
| Sortie nominale | 0 ～ 0,25 mA ou 0 ～ 1V | Fréquence de puissance Tension de tenue | 3kV/min | |
| Classe de précision | 0,5, 1,0 | Isolation Strenth | 1000mΩ / 500V / min | |
| Structure mécanique | Coquille et squelette | PBT / PC Flame Dotardant Grade 94-V0 | Méthode de sortie | Lignes gainées |
| Matériau de noyau de fer | Nanocristallin | Structure à noyau | '304 ' Fixation avec une vis inséparable | |
| Scellage et remplissage | Résine époxy | Plan de construction | Fixation de vis de montage de base |

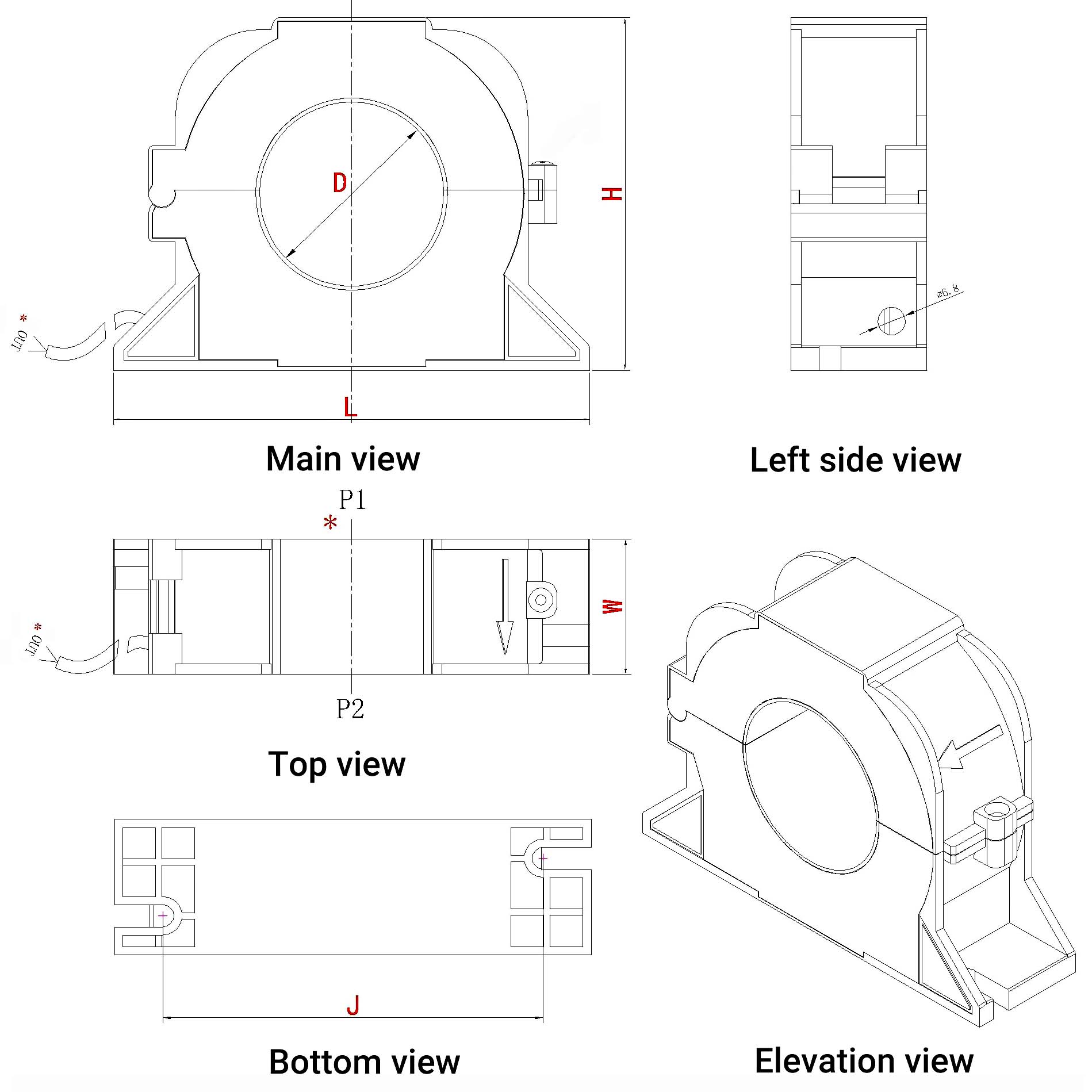

Dimensions de forme et d'installation
| Numéro de modèle du produit. | Entrée nominale | Sortie nominale | Classe de précision | Dimensions (mm) | |||||
| D | L | W | H | J | K | ||||
| TRAK-30B | 0 ～ 1A | 0 ～ 1A (0,5 mA) | 0.5 1.0 | 30 | 88 | 30 | 68 | 76 | M5 |
| TRAK-45B | 45 | 116 | 33 | 86 | 92 | M5 | |||
| TRAK-65B | 65 | 130 | 33 | 105 | 110 | M6 | |||
| TRAK-80B | 80 | 160 | 33 | 128 | 143 | M6 | |||
| TRAK-100B | 100 | 188 | 33 | 154 | 178 | M6 | |||
Précautions d'installation
* Le fil sous tension et le fil neutre doivent passer à travers le trou central du transformateur en même temps.
* Avant de fermer le noyau de fer, assurez-vous que l'extrémité de l'incision est propre, exempte de taches et d'impuretés.
* Utilisez une clé dynamométrique (électrique/pneumatique) lors du serrage des vis et réglez le couple sur une plage raisonnable.
