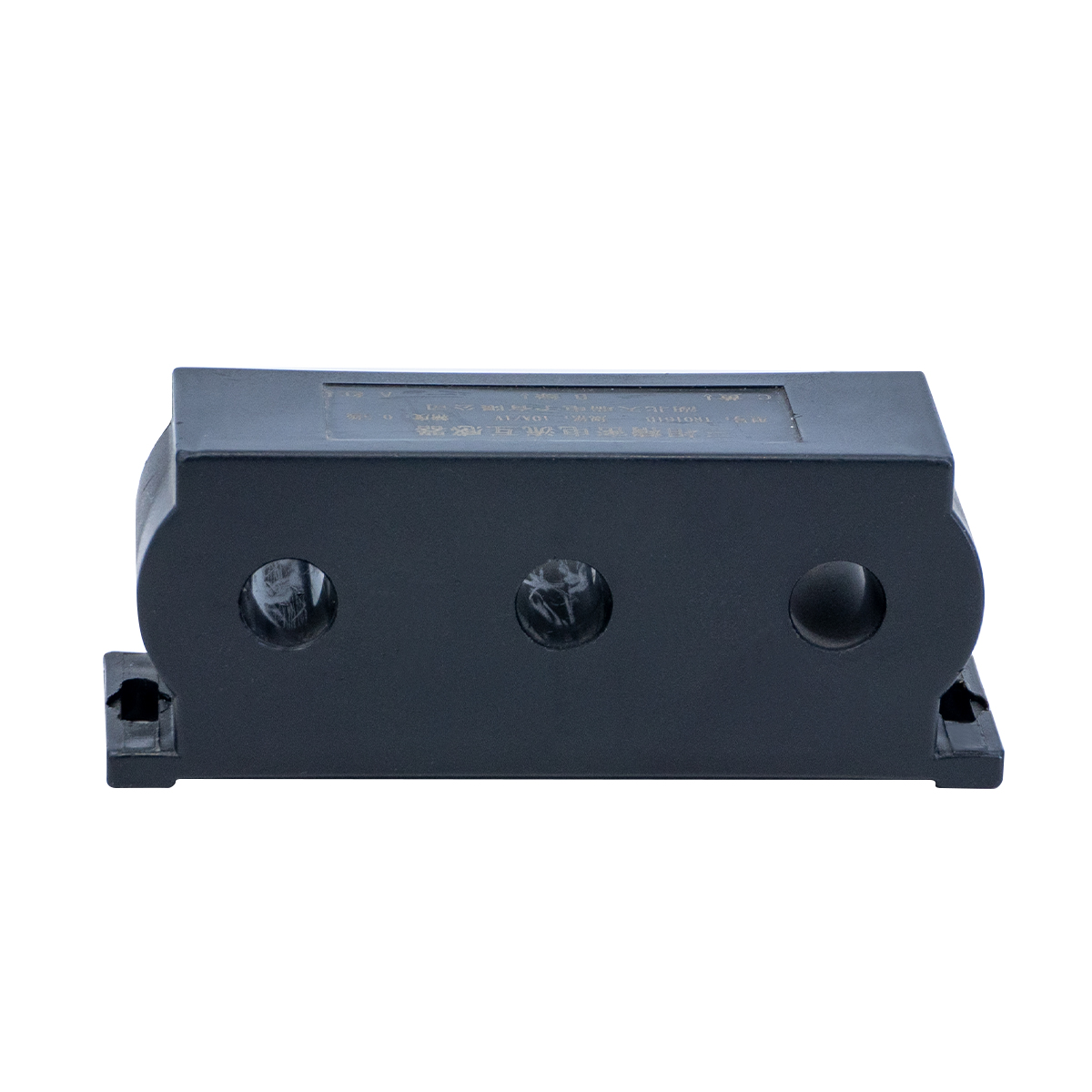

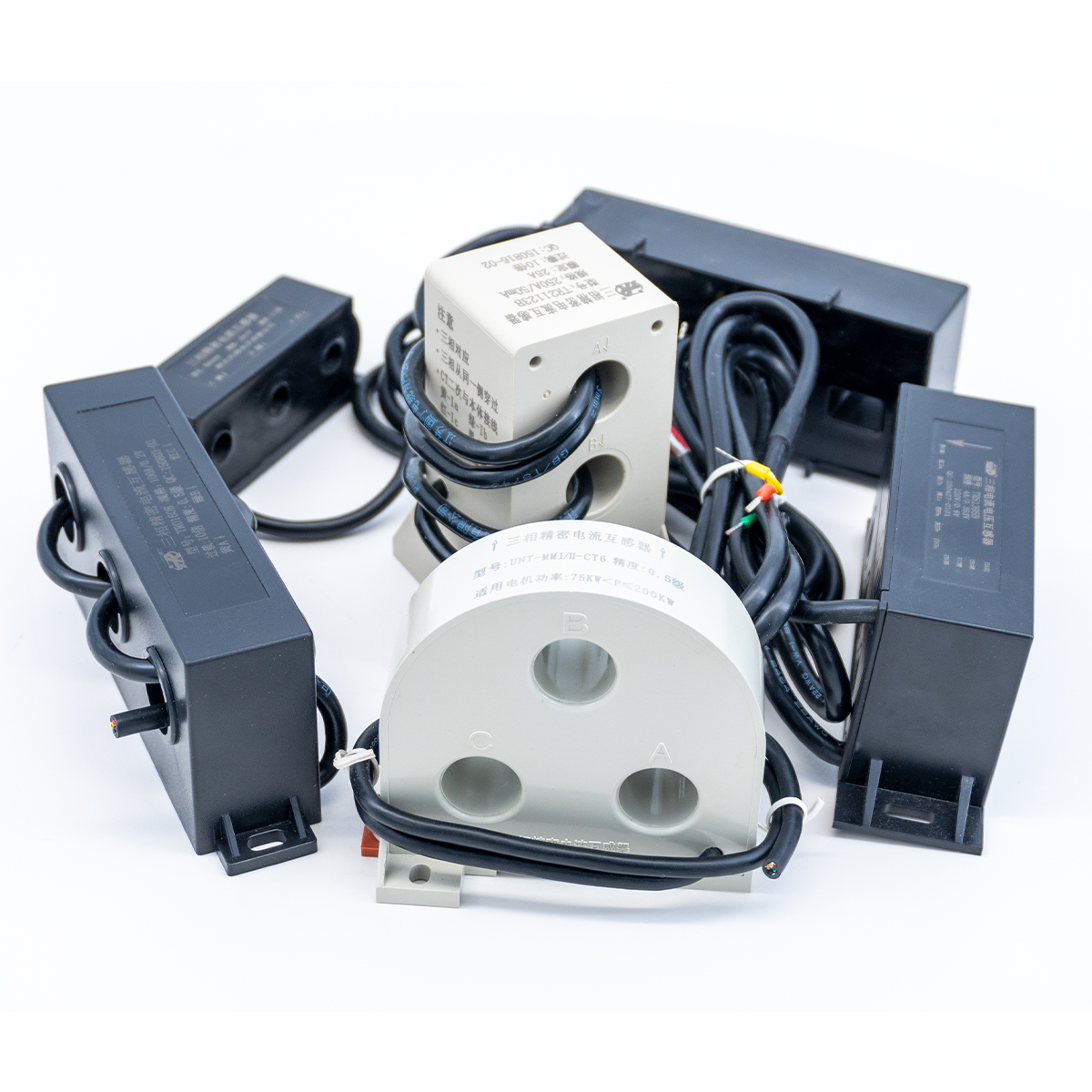

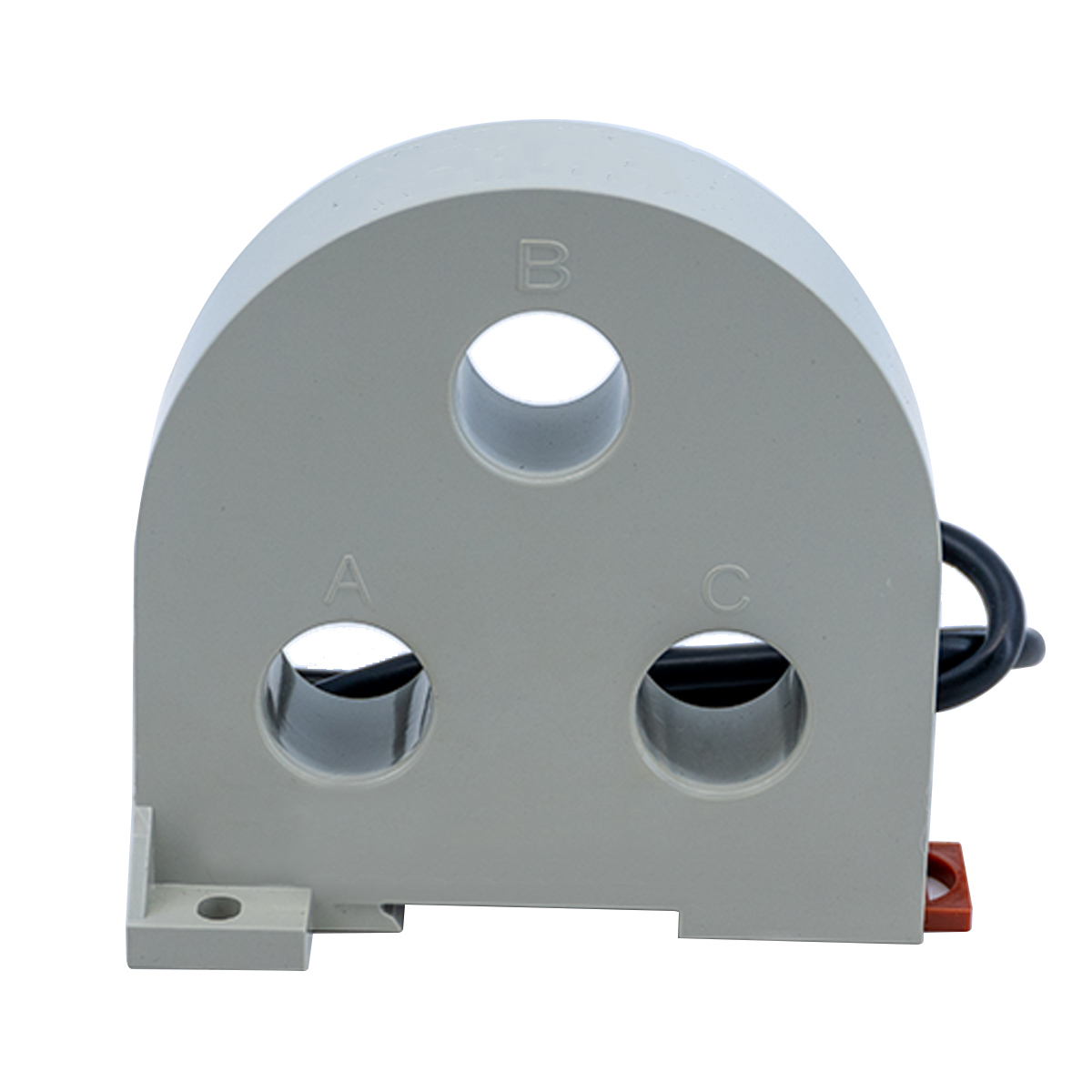

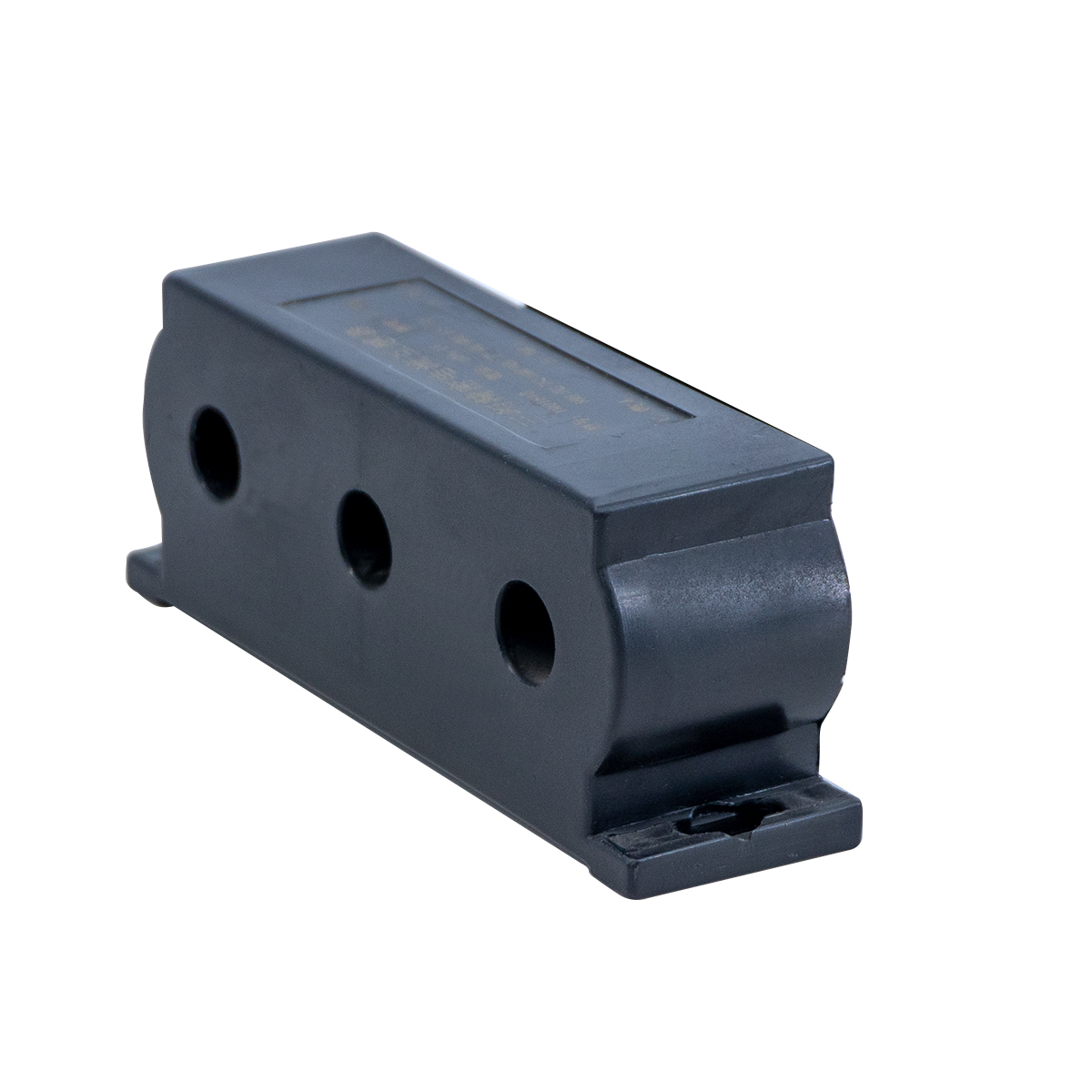

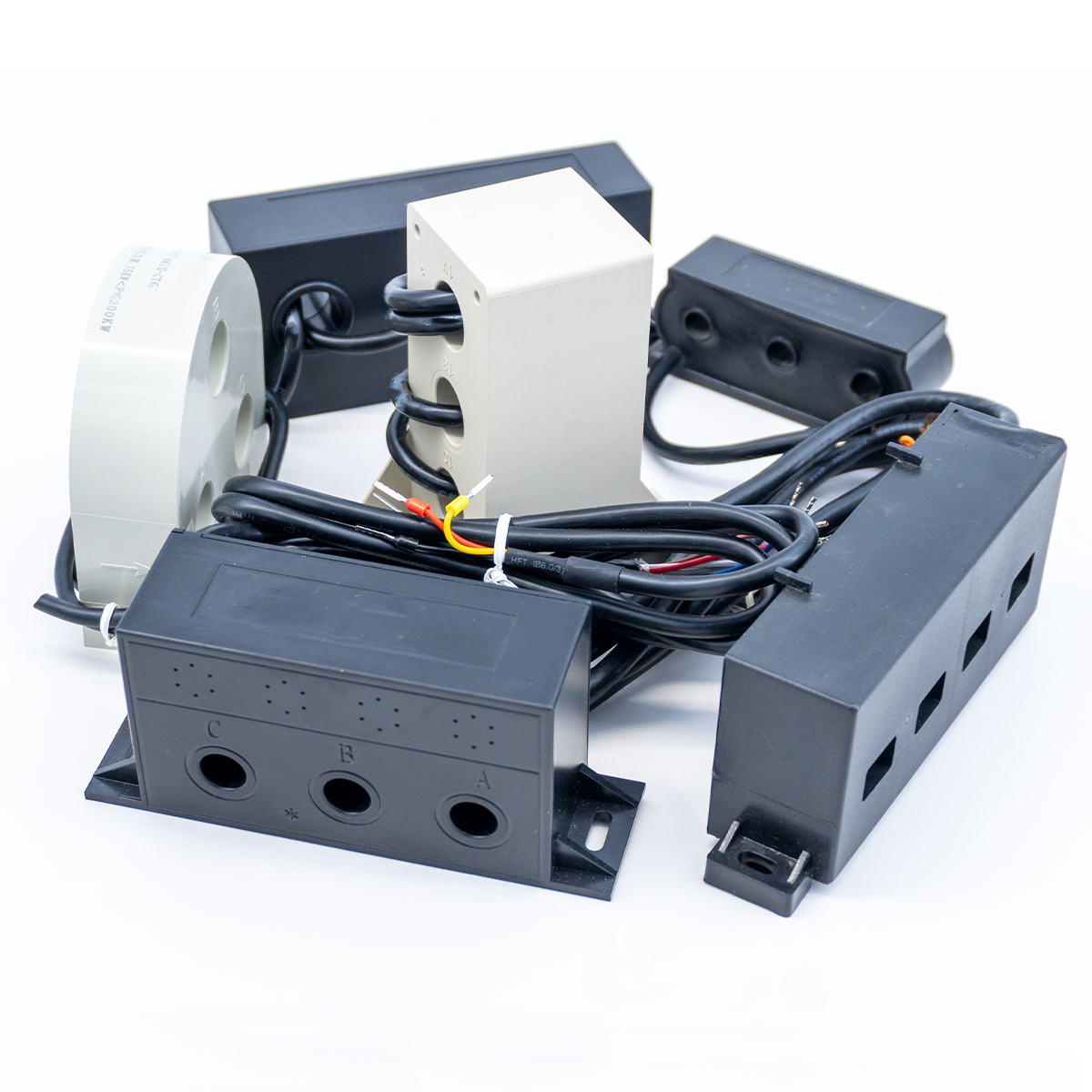

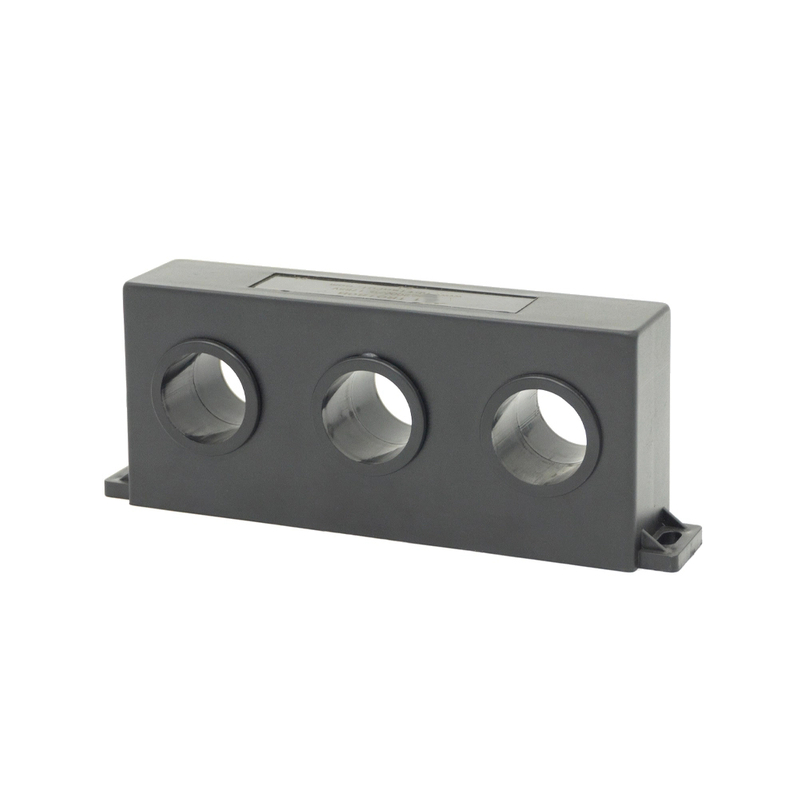

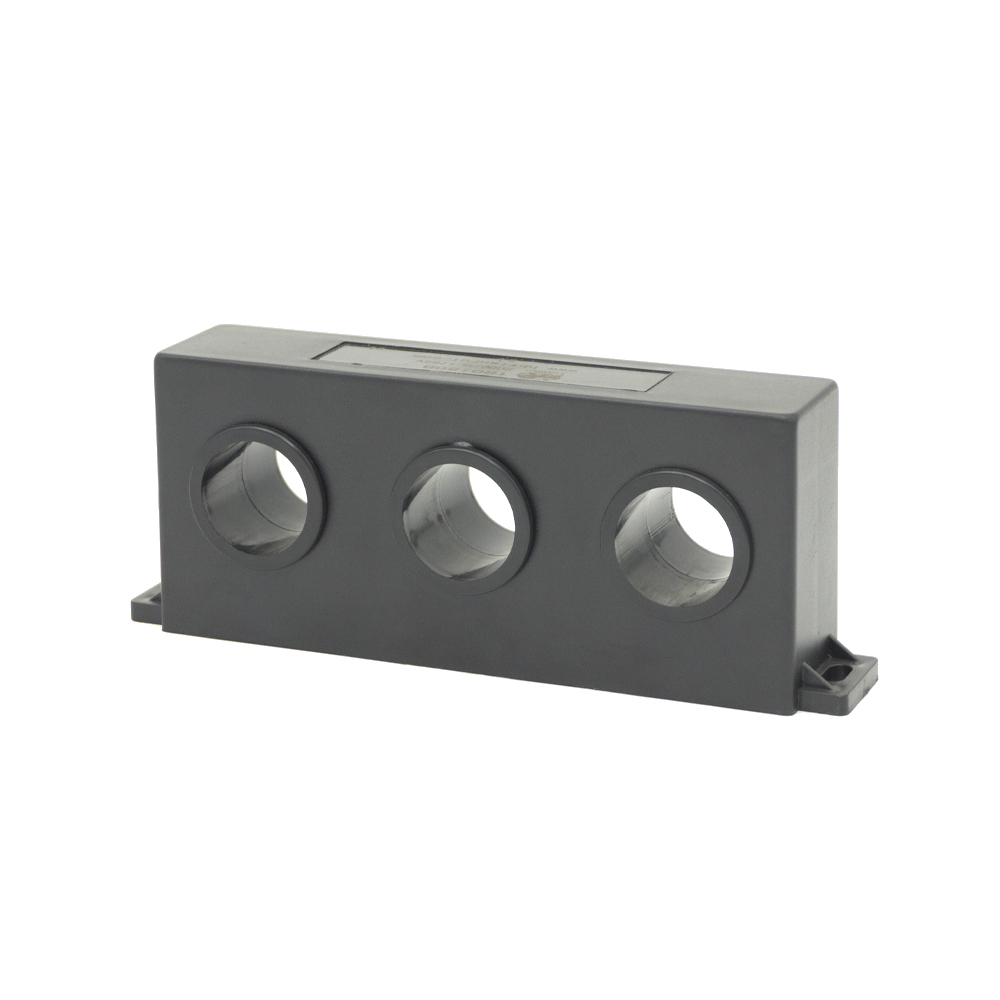

Transformateur de courant triphasé pour la protection du moteur

Un transformateur de courant triphasé est un appareil électrique utilisé pour mesurer, surveiller et protéger avec précision les systèmes électriques triphasés. Il convertit les niveaux de courant élevés de chaque phase en valeurs plus petites et gérables, adaptées aux instruments de mesure et aux relais de protection. En assurant une isolation électrique entre le circuit d'alimentation haute tension et l'équipement de mesure, il garantit la sécurité et la fiabilité. Les TC triphasés sont couramment utilisés dans les systèmes de distribution d'énergie, d'automatisation industrielle et de gestion de l'énergie pour détecter les surcharges, les défauts et les charges déséquilibrées. Avec une précision et une stabilité élevées, ils jouent un rôle essentiel dans la surveillance efficace de l’alimentation et le maintien de performances optimales des réseaux électriques.

État de disponibilité:



enquête

Caractéristiques principales

Caractéristiques du produit

* Large surcharge et excellente cohérence.

* Différents courants d'entrée peuvent être convertis en une valeur standard unifiée, ce qui est pratique pour l'acquisition du signal.

* Diverses méthodes d'installation, méthodes d'installation de PCB en option et de fixation des boulons.

* Diverses structures de forme sont disponibles.

Application du produit
Les transformateurs de courant triphasés sont largement utilisés dans les systèmes de distribution d'énergie, , les panneaux de commande industriels , , les systèmes de gestion de l'énergie et les réseaux intelligents. Ils jouent un rôle clé dans la surveillance des courants de charge, la détection des défauts, l'amélioration de l'efficacité énergétique et la garantie de la sécurité des réseaux électriques commerciaux et industriels.

Paramètres du produit

Performance électrique

Température de fonctionnement

-25 ℃ ~ + 55 ℃/- 40 ℃ ~ ~ + 85 ℃ en option

Humidité relative

≤ 90% HPA

Isolation interne

Résine époxy

Résistance à l'isolation

>500 MΩ/500 V CC

Force moyenne

2 500 V CA/1 min

Résister à la tension d'impulsion

5000V（1,2/50μs

Onde de foudre standard）

Fréquence de fonctionnement

50 ～ 400Hz

Classe de précision

Selon

(CEI 61869-2) ou

(GB 20840.2-2014)

précision 0,5, classe 1,0

Respectueux de l'environnement

Selon l'exigence de RoHS

Certification

Selon CE

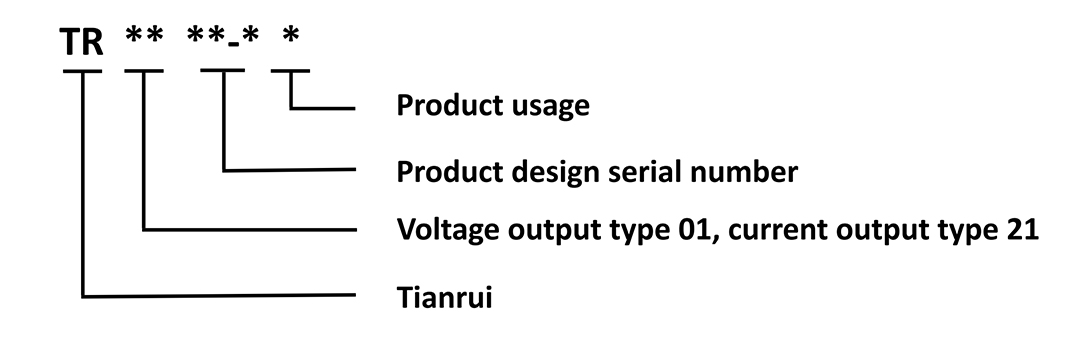

Définitions du modèle

Transformateur de courant triphasé

Valeur typique des produits

Taper	Entrée nominale (AC) Courant d'entrée/ Tension de sortie	Précision Classe	Surcharge Fois)	Durée Fois)	En vigueur Moteur Puissance (kW)	Dimensions)	Installation Méthode

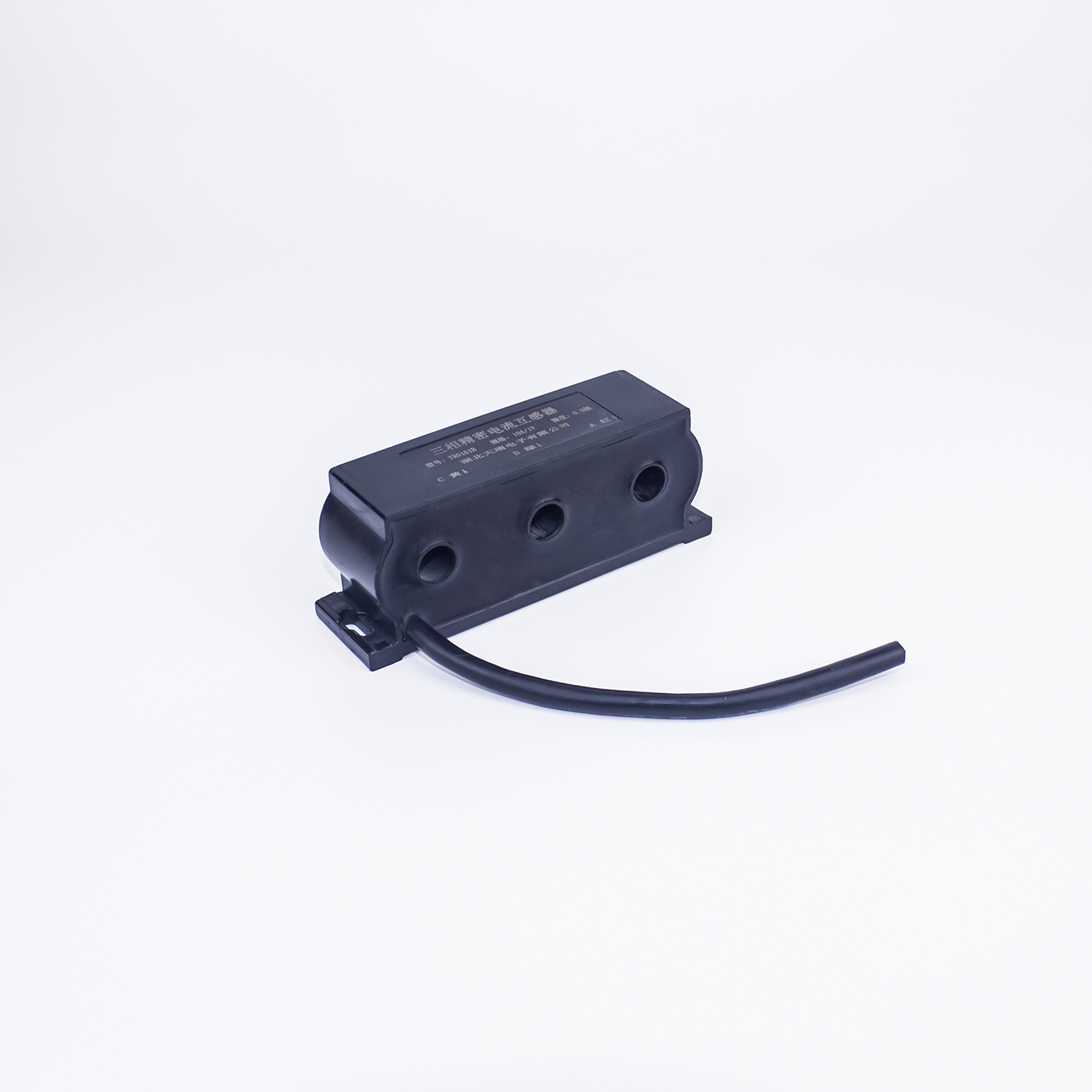

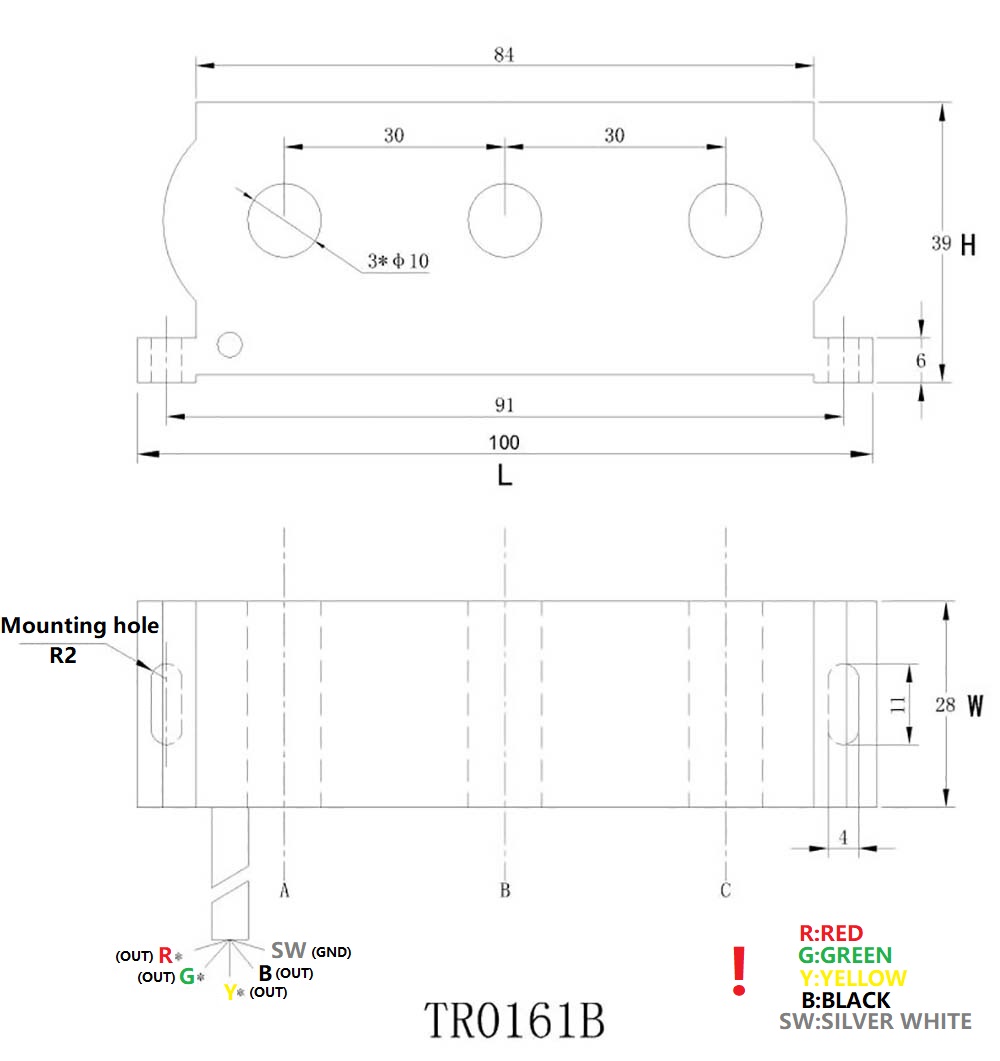

TR0161B	2A/0,11V,0,1765V,0,353V 5A/0,11V,0,1765V,0,353V 6,3A/0,11V,0,1765V,0,353V 10A/0,11V,0,1765V,0,353V	0,5 classe	10	2	≤22	LWH-ID 100-28-39-10	Fixation par vis

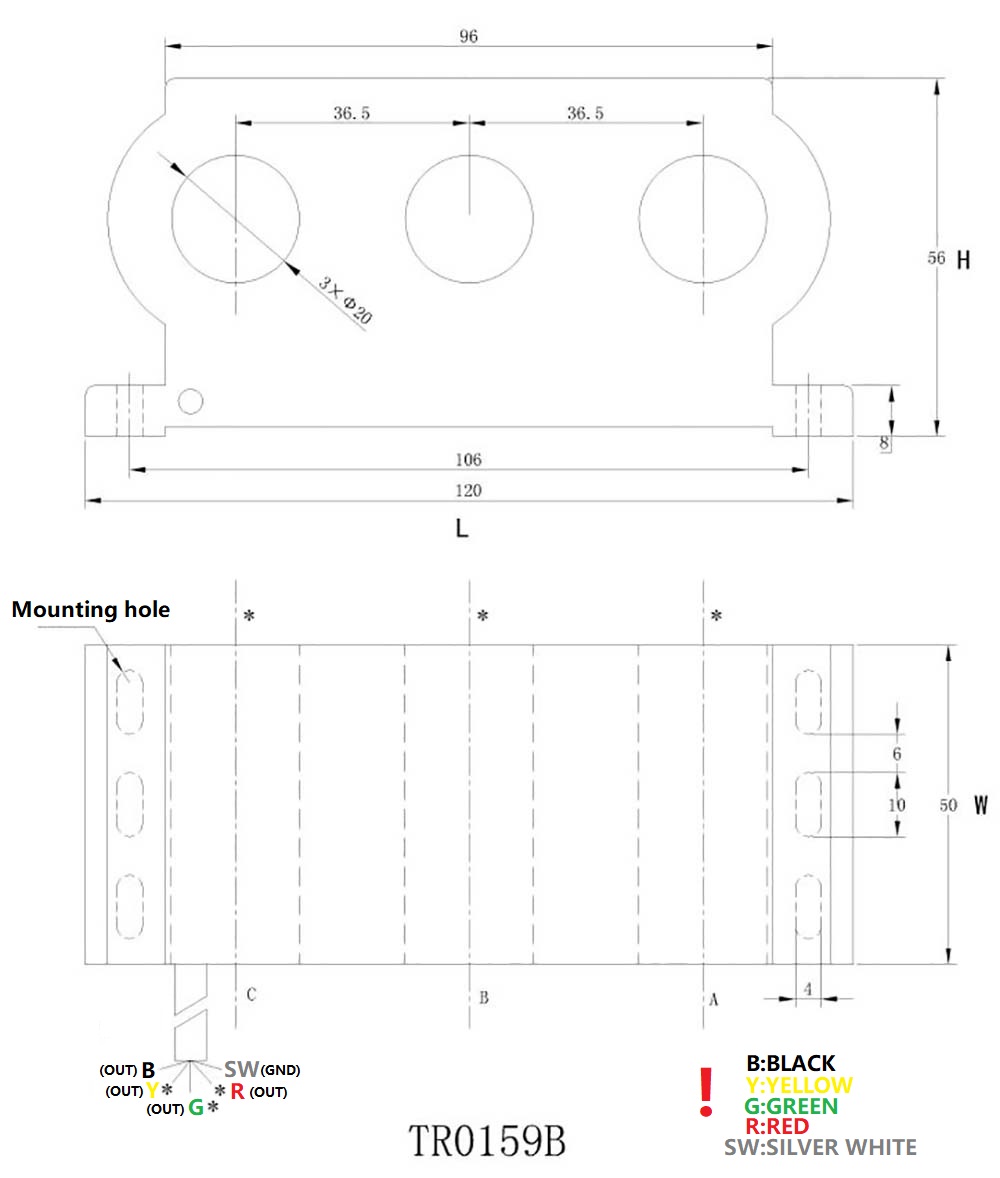

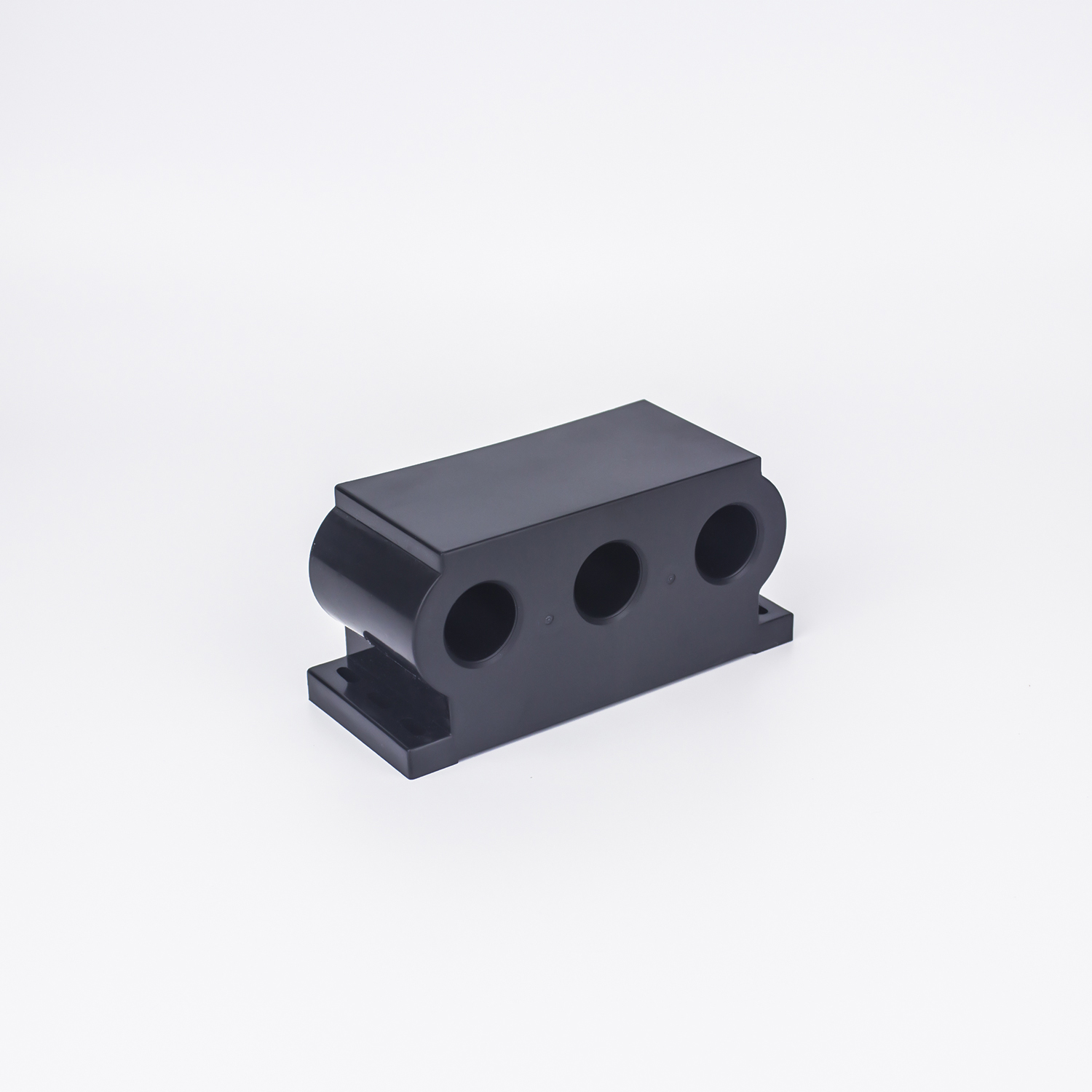

TR0159B	10A/0,11V,0,1765V,0,353V 40A/0,11V,0,1765V,0,353V 80A/0,11V,0,1765V,0,353V 100A/0,11V,0,1765V,0,353V	0,5 classe	10	2	12,5 ~ 50	LWH-ID 120-50-56-20	Fixation par vis

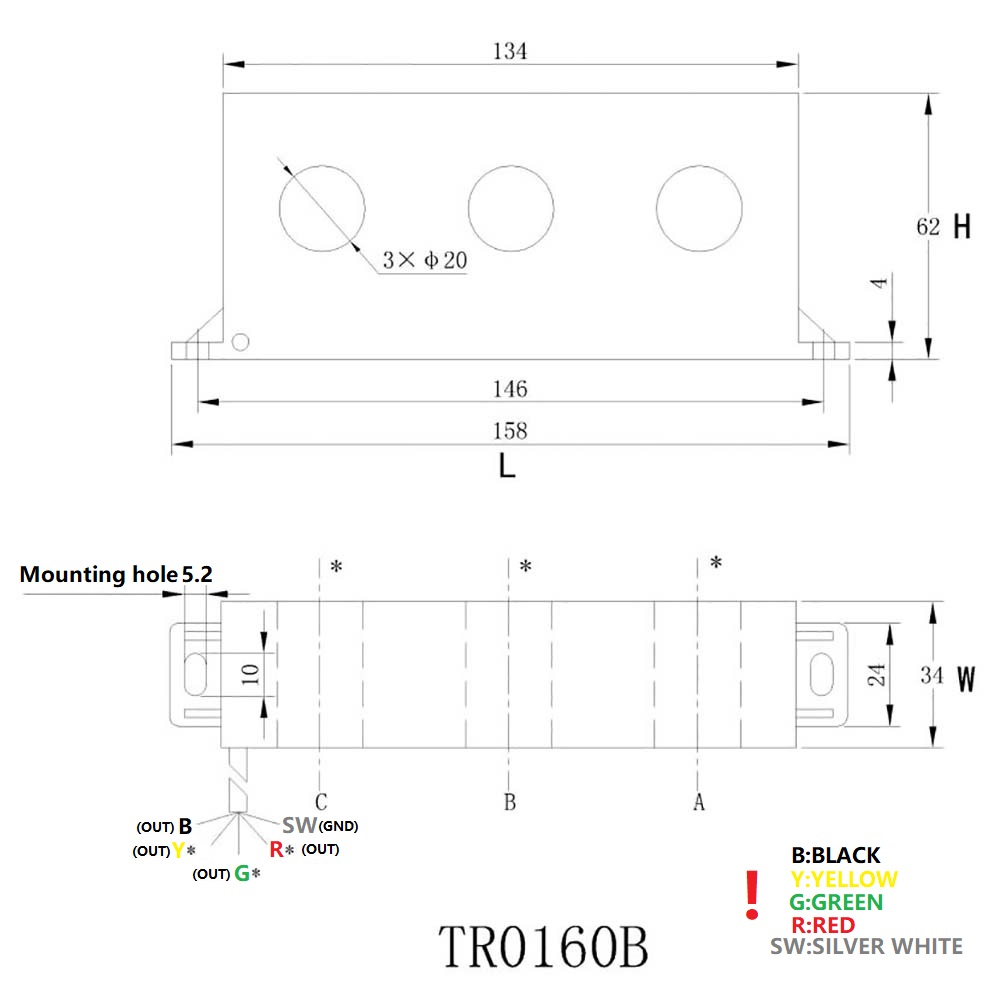

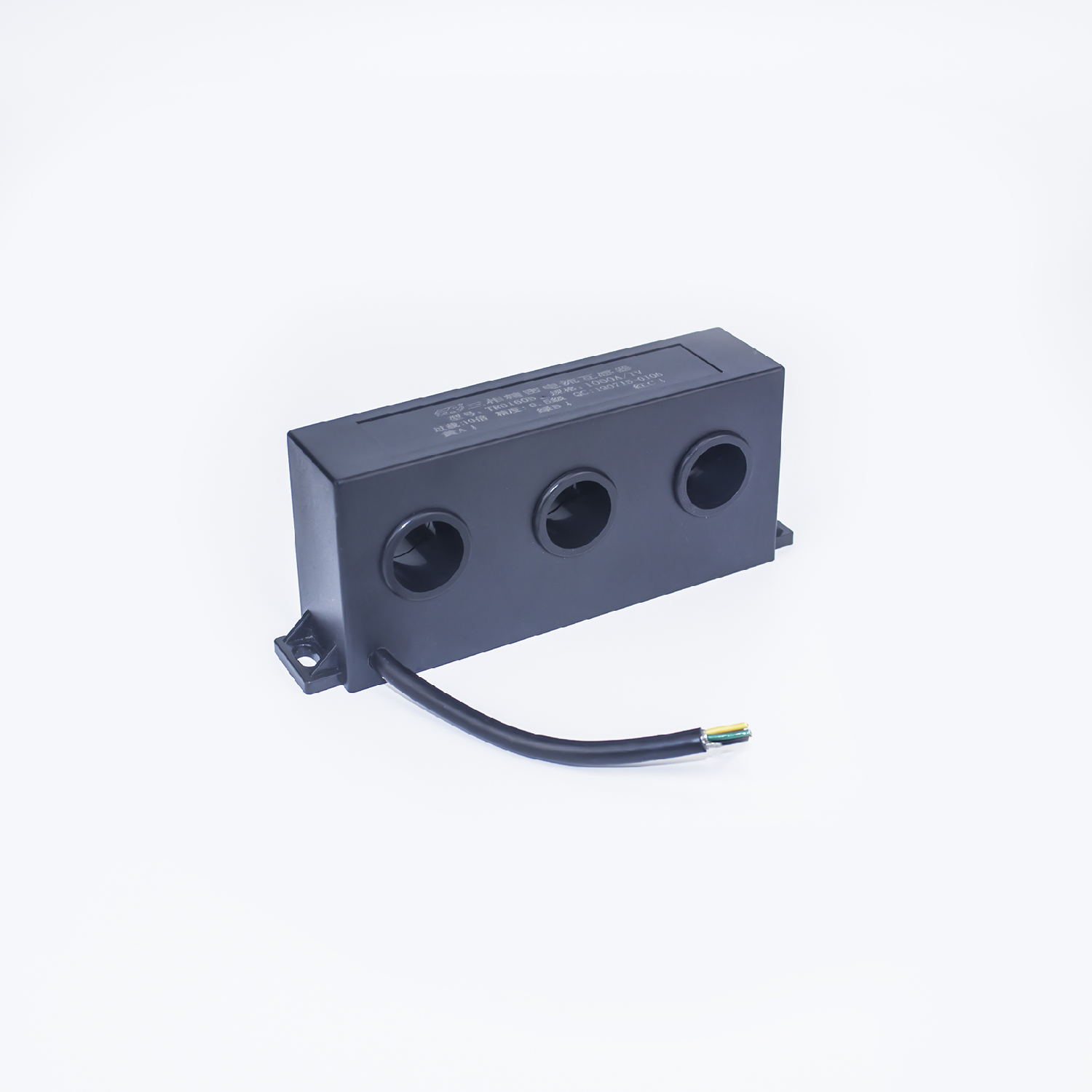

TR0160B	6,3A/0,11V,0,1765V,0,353V 10A/0,11V,0,1765V,0,353V 63A/0,11V,0,1765V,0,353V 100A/0,11V,0,1765V,0,353V	0,5 classe	10	2	≤110	LWH-ID 158-34-62-20	Fixation par vis

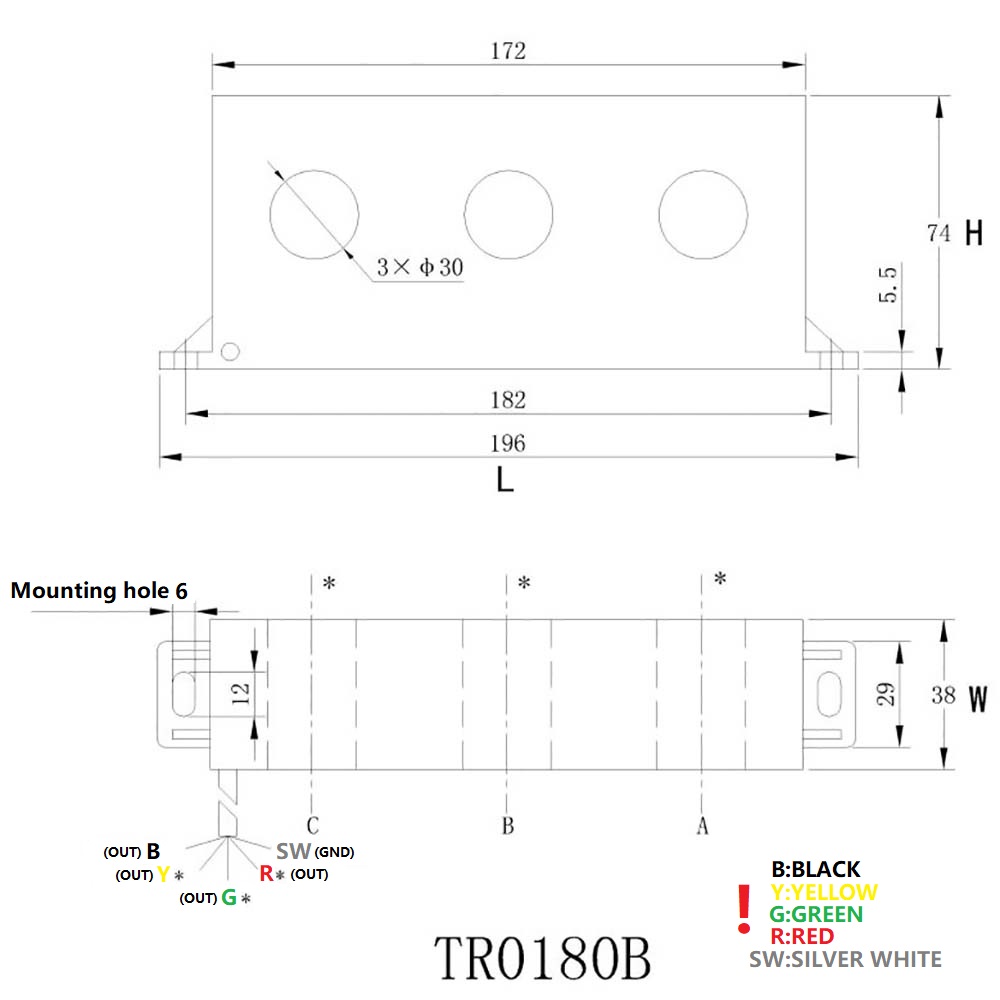

TR0180B	100A/0,11V,0,1765V,0,353V 120A/0,11V,0,1765V,0,353V 200A/0,11V,0,1765V,0,353V 300A/0,11V,0,1765V,0,353	0,5 classe	10	2	50~160	LWH-ID 196-38-74-30	Fixation par vis

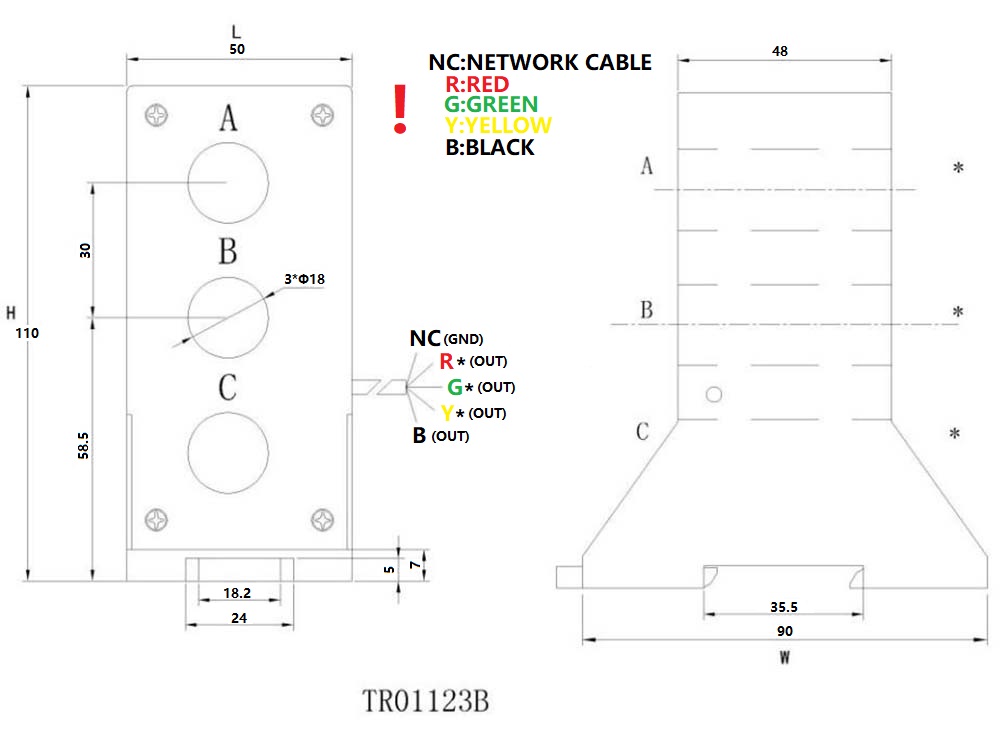

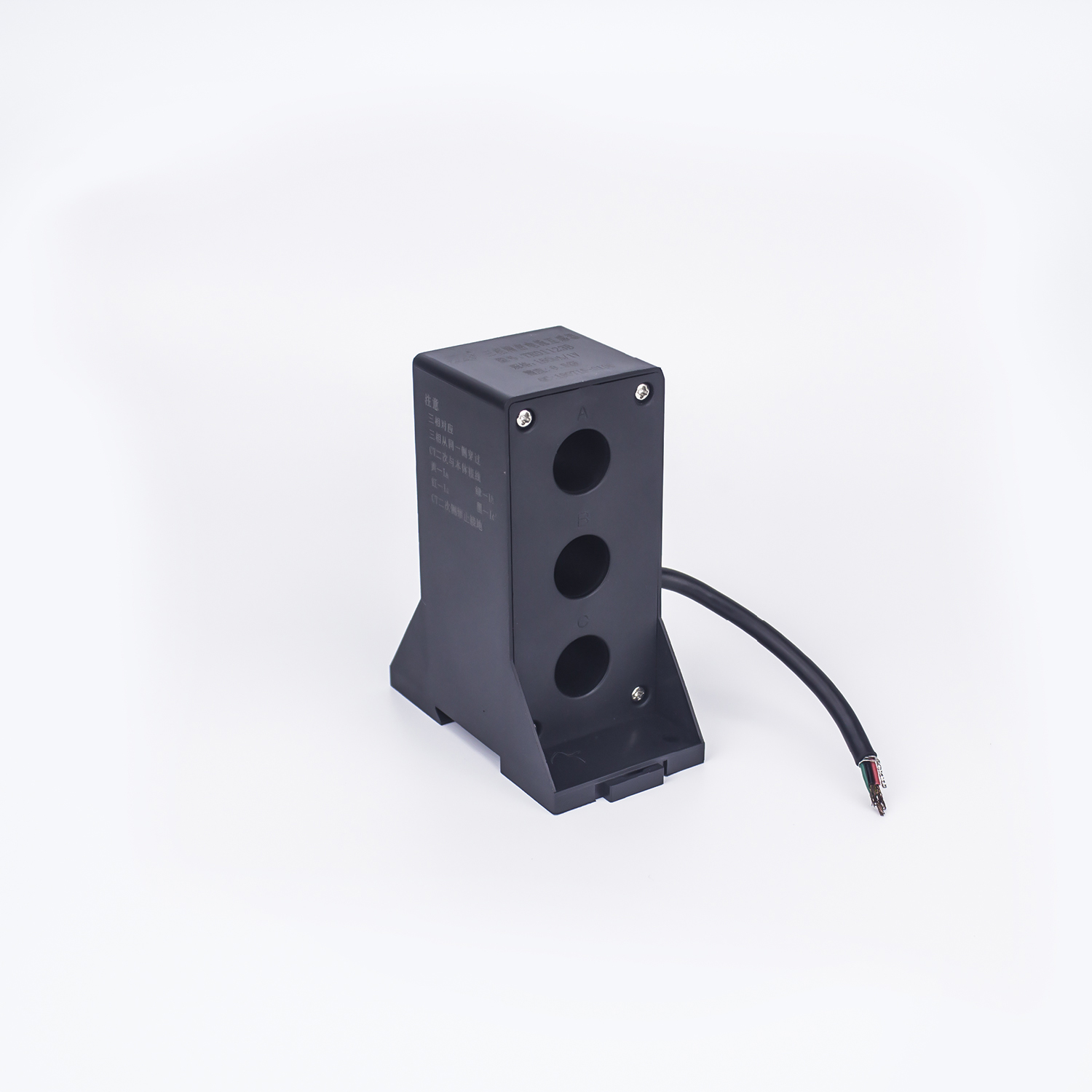

TR01123B	6,3A/0,11V,0,1765V,0,353V 10A/0,11V,0,1765V,0,353V 63A/0,11V,0,1765V,0,353V 100A/0,11V,0,1765V,0,353V	0,5 classe	10	2	≤75	LWH-ID 50-90-110-18	Standard mousqueton de rail ou fixation par vis

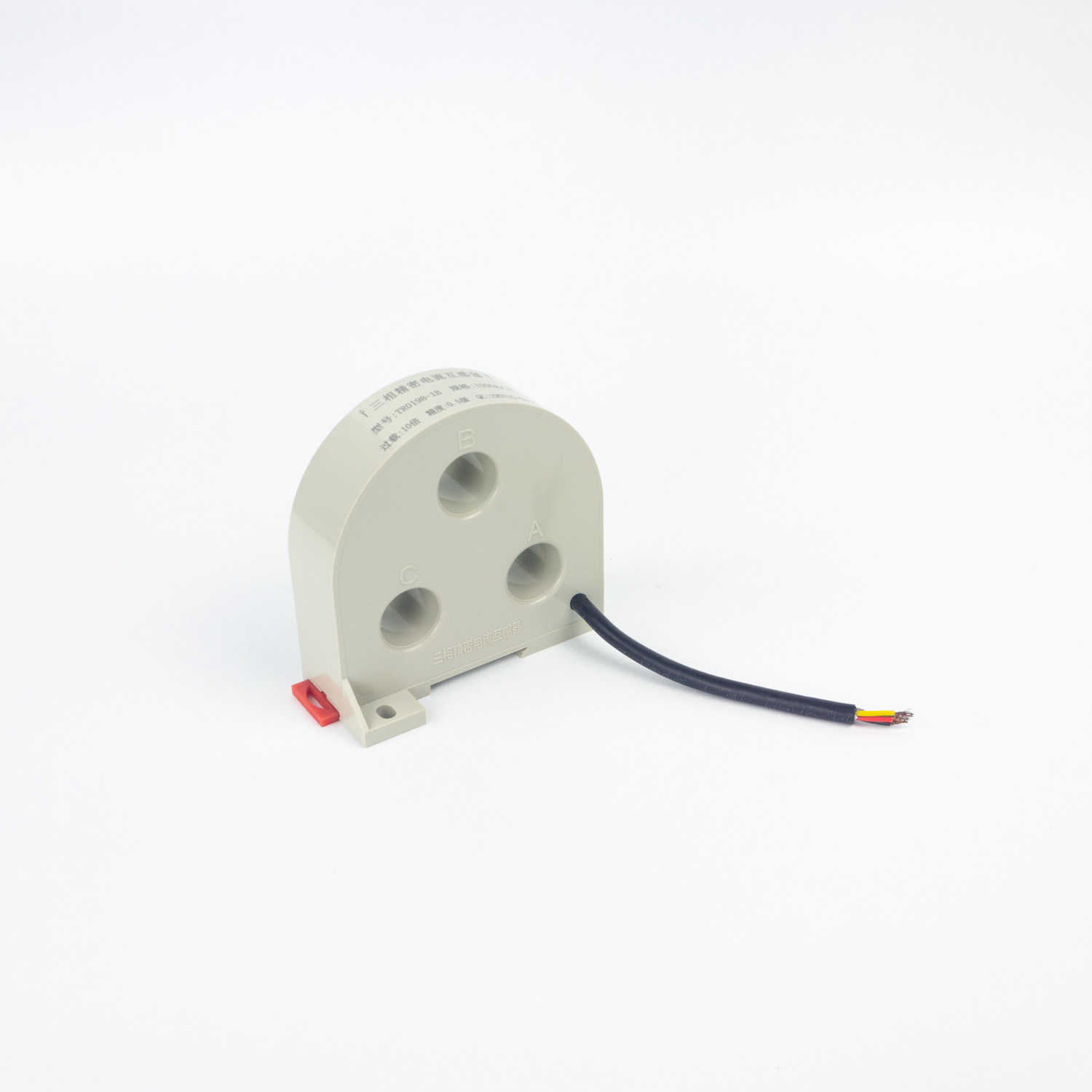

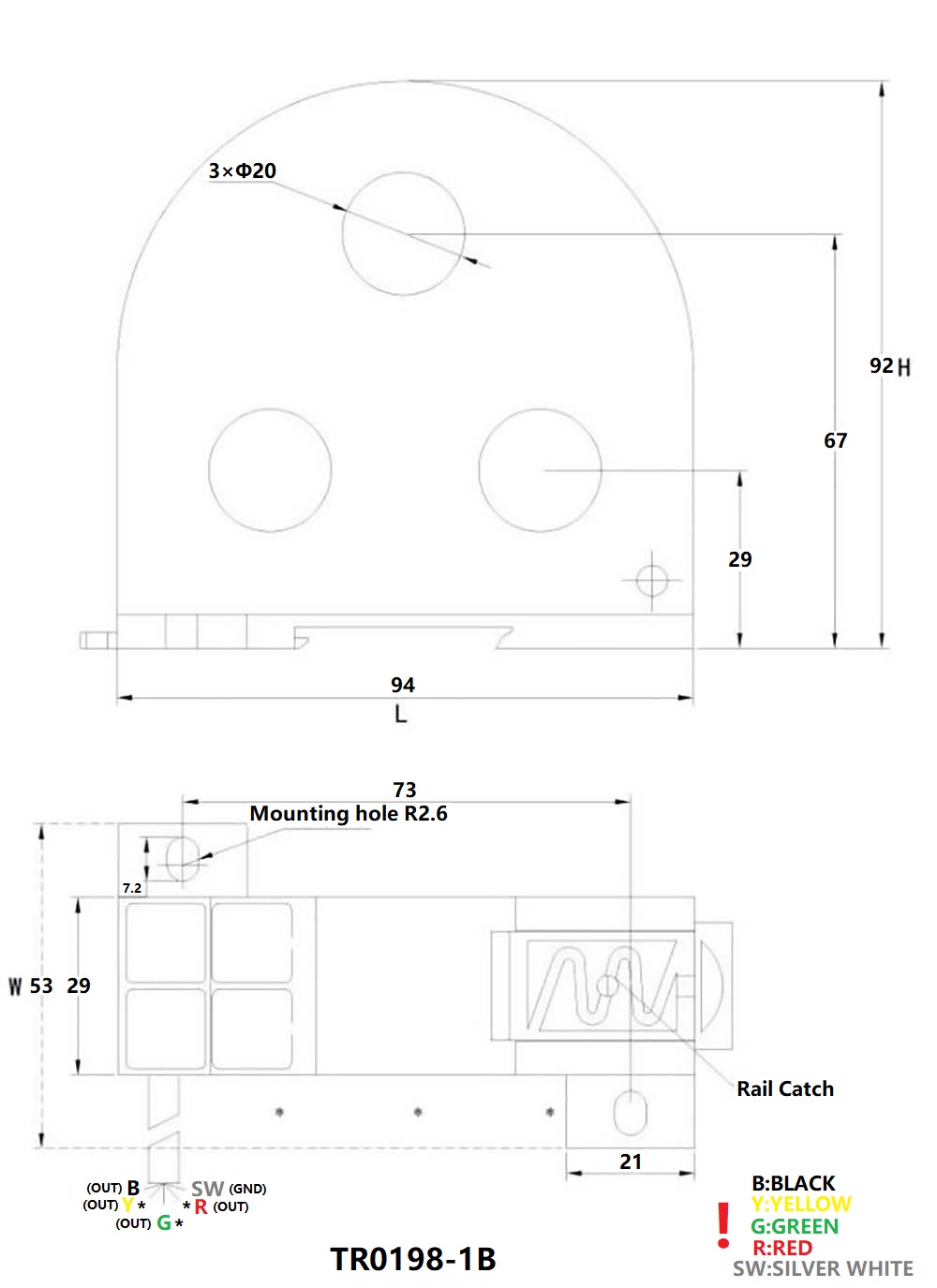

TR0198-1B	6,3A/0,11V,0,1765V,0,353V 10A/0,11V,0,1765V,0,353V 63A/0,11V,0,1765V,0,353V 100A/0,11V,0,1765V,0,353V	0,5 classe	10	2	≤75	LWH-ID 94-53-92-20	Standard mousqueton de rail ou fixation par vis

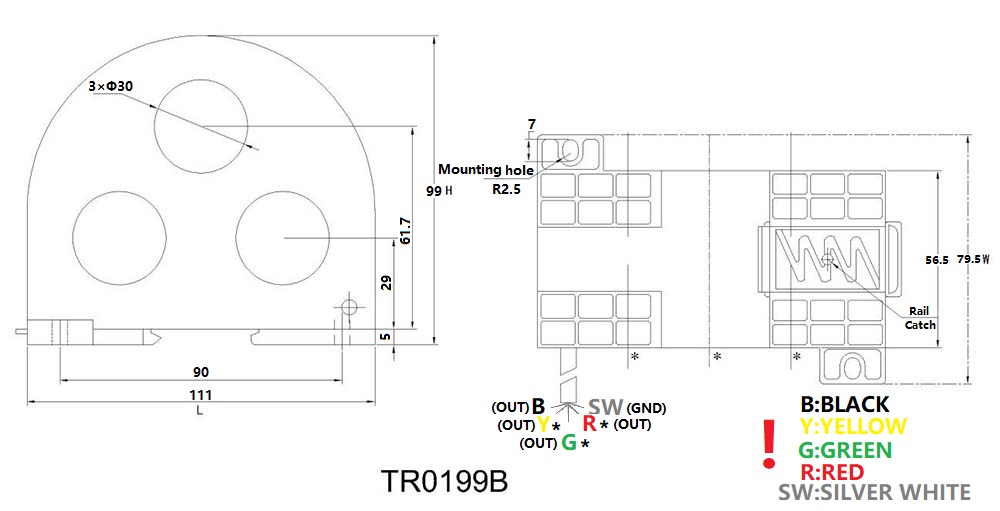

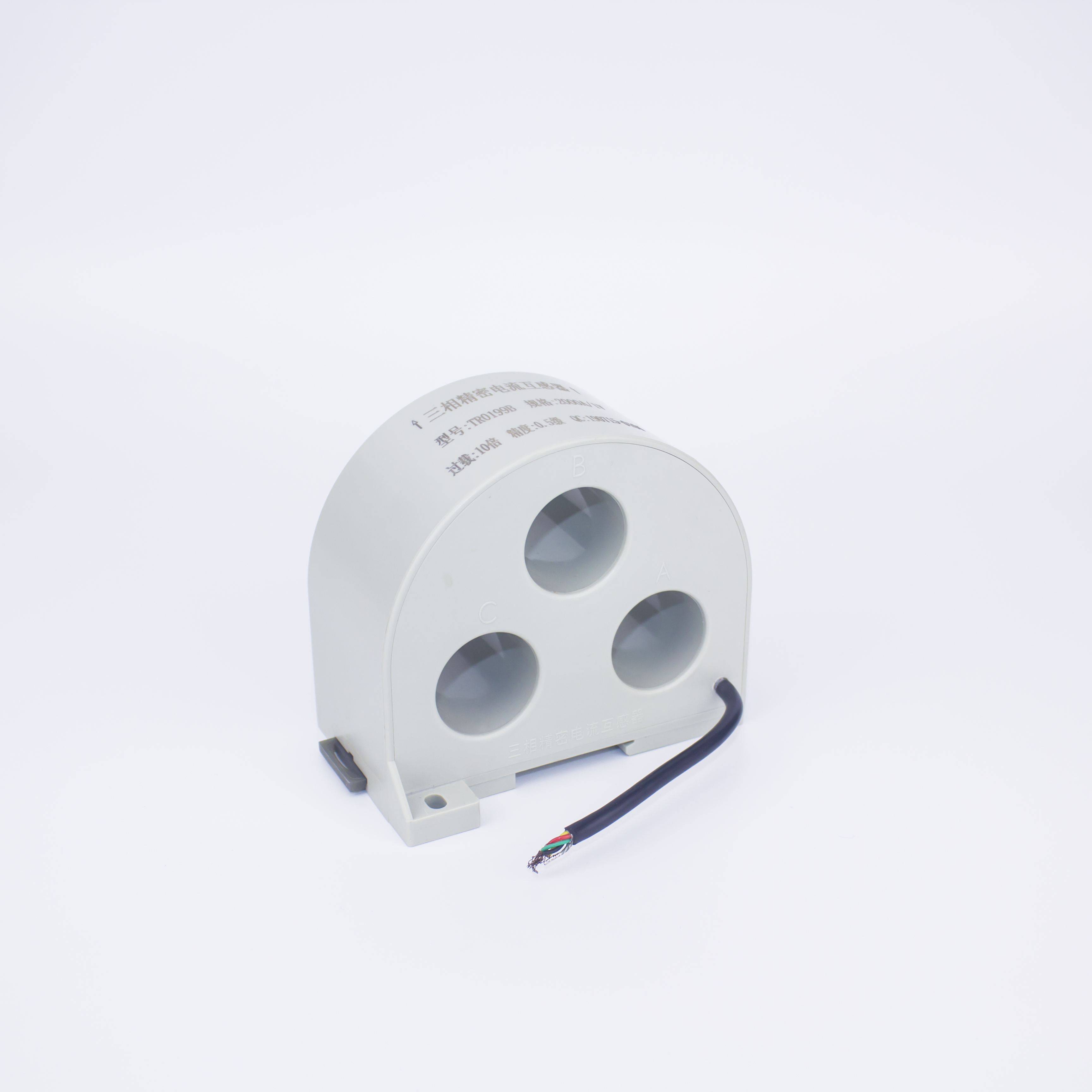

TR0199B	100A/0,11V,0,1765V,0,353V 120A/0,11V,0,1765V,0,353V 200A/0,11V,0,1765V,0,353V 300A/0,11V,0,1765V,0,353V	0,5 classe	10	2	50~160	LWH-ID 111-79.5-99-30	Standard mousqueton de rail ou fixation par vis

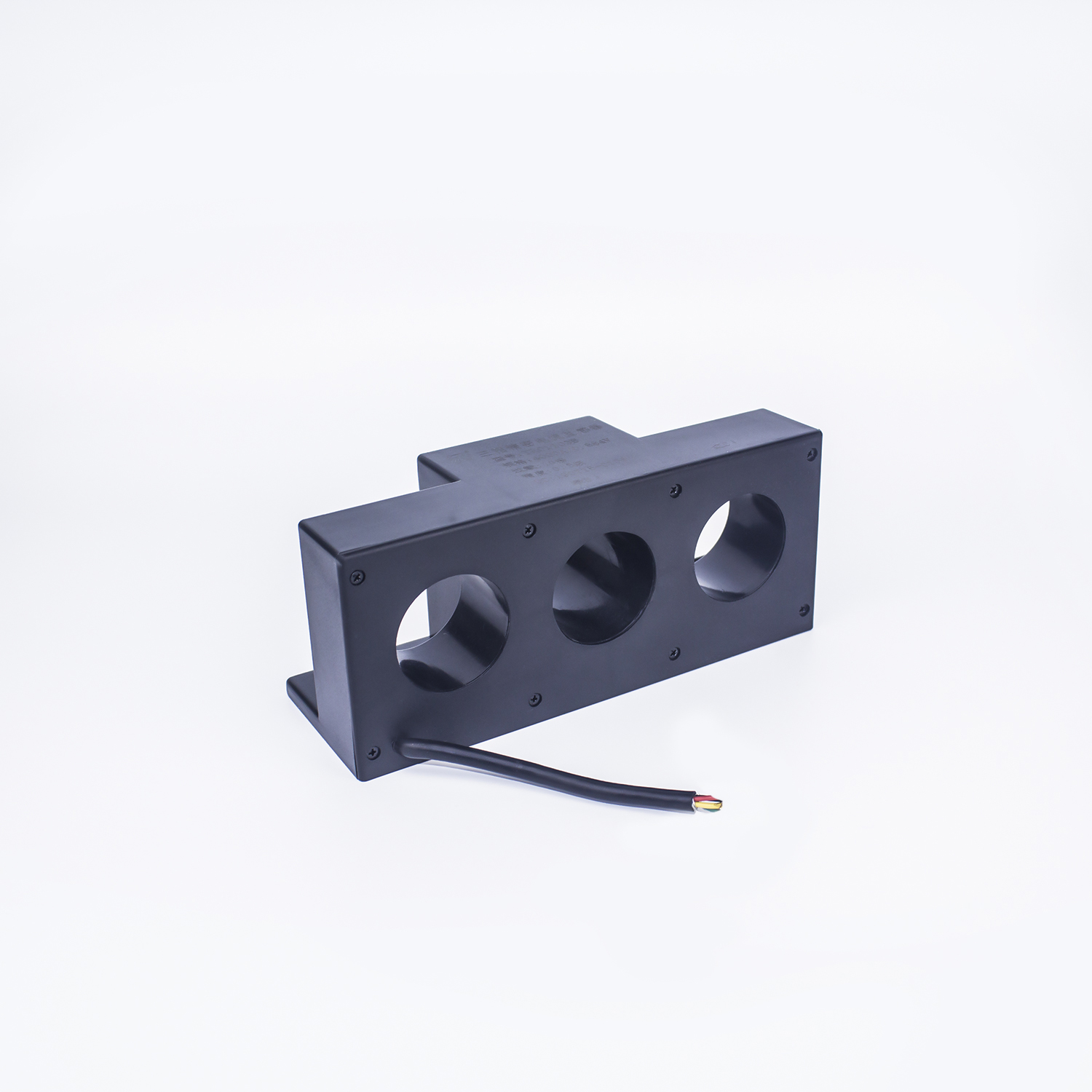

TR01103B	120A/0,11V,0,1765V,0,353V 200A/0,11V,0,1765V,0,353V 300A/0,11V,0,1765V,0,353V 400A/0,11V,0,1765V,0,353V	0,5 classe	10	2	50~220	LWH-ID 184-65-78-40	Fixation par vis
