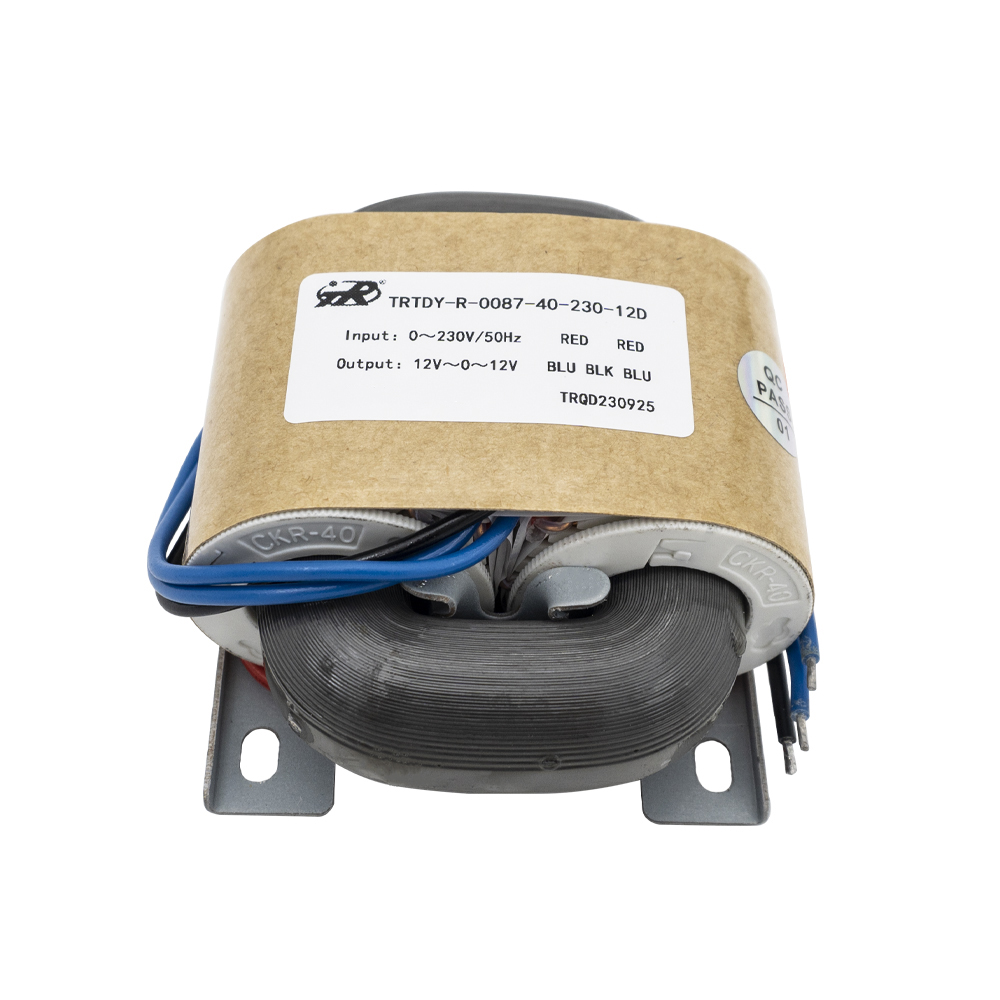

Transformateur de type Trtdy-R R-R-Type Power Power 5W-3000W

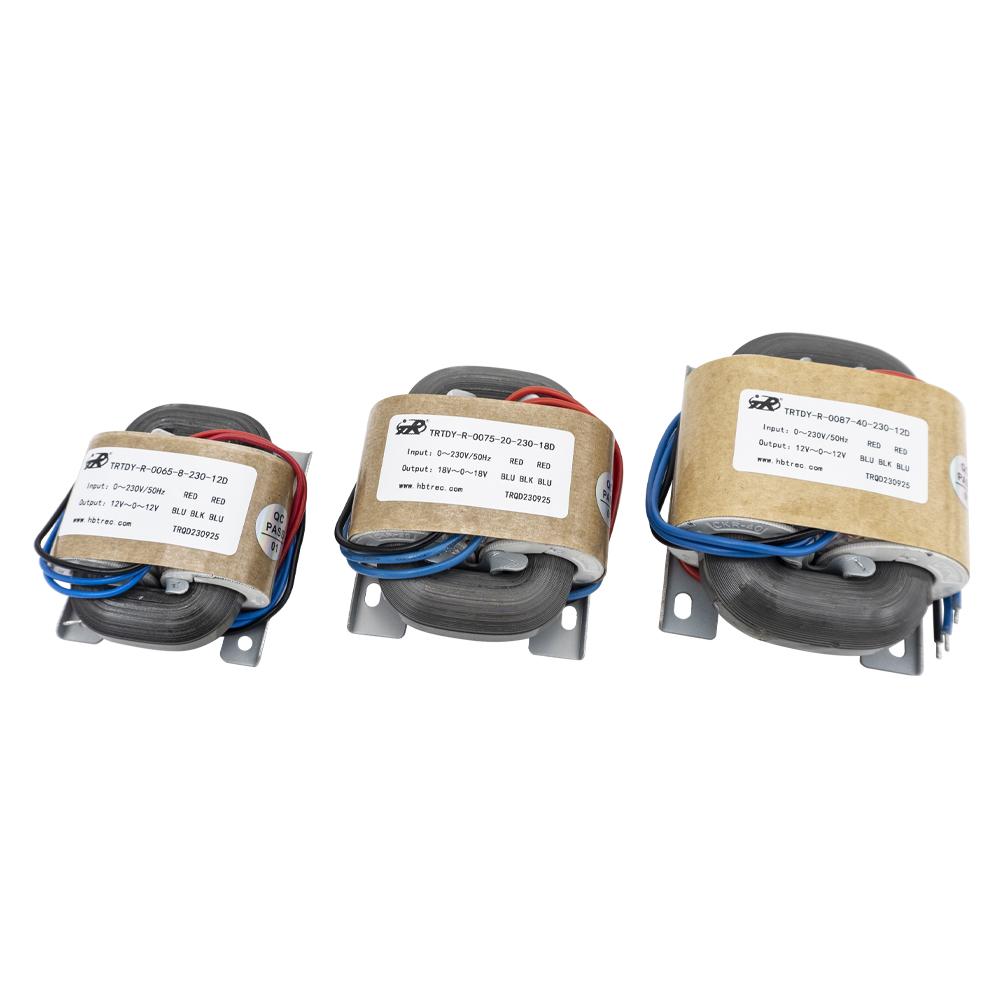

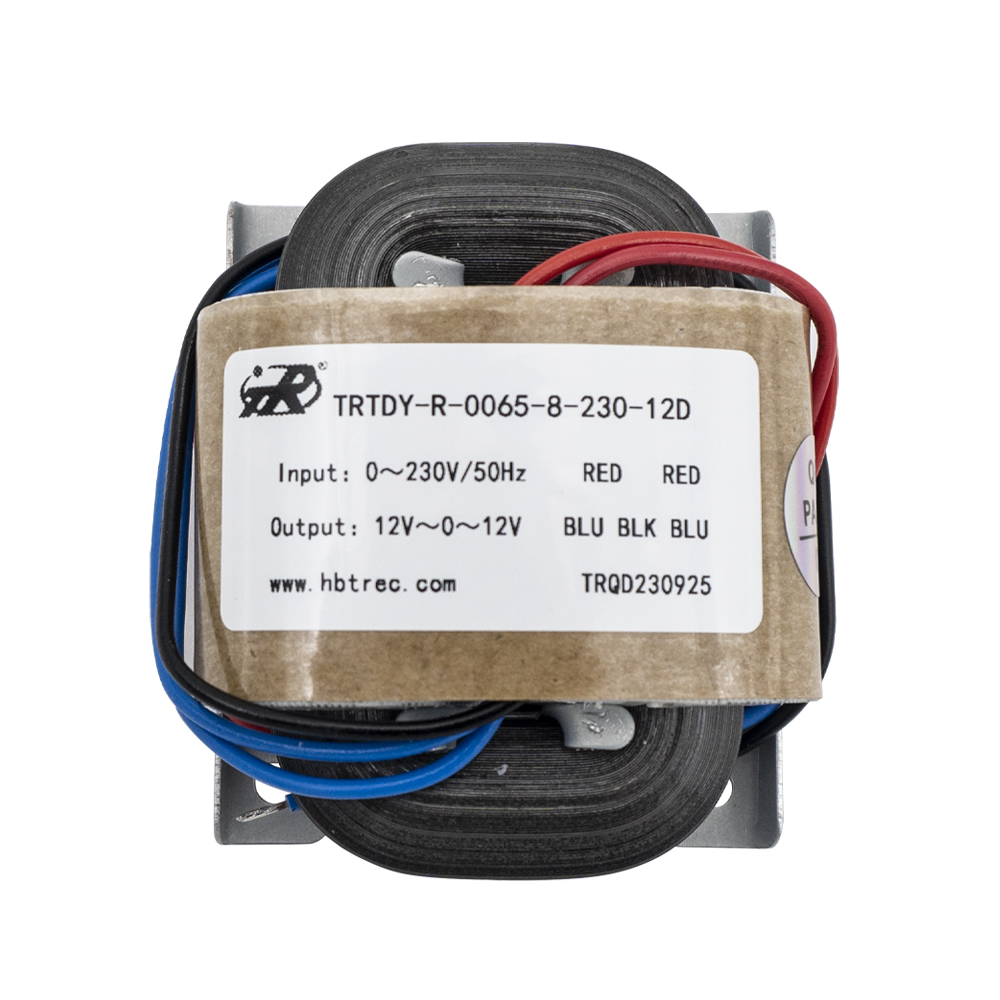

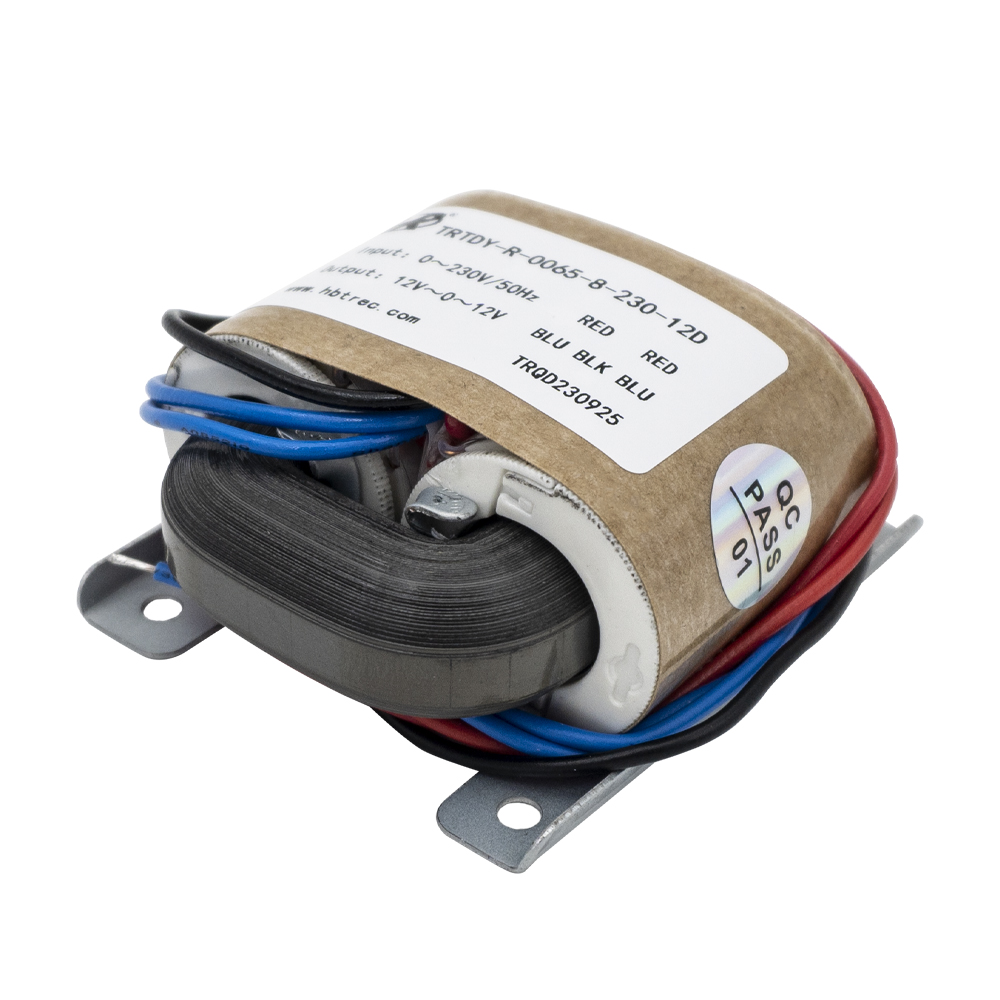

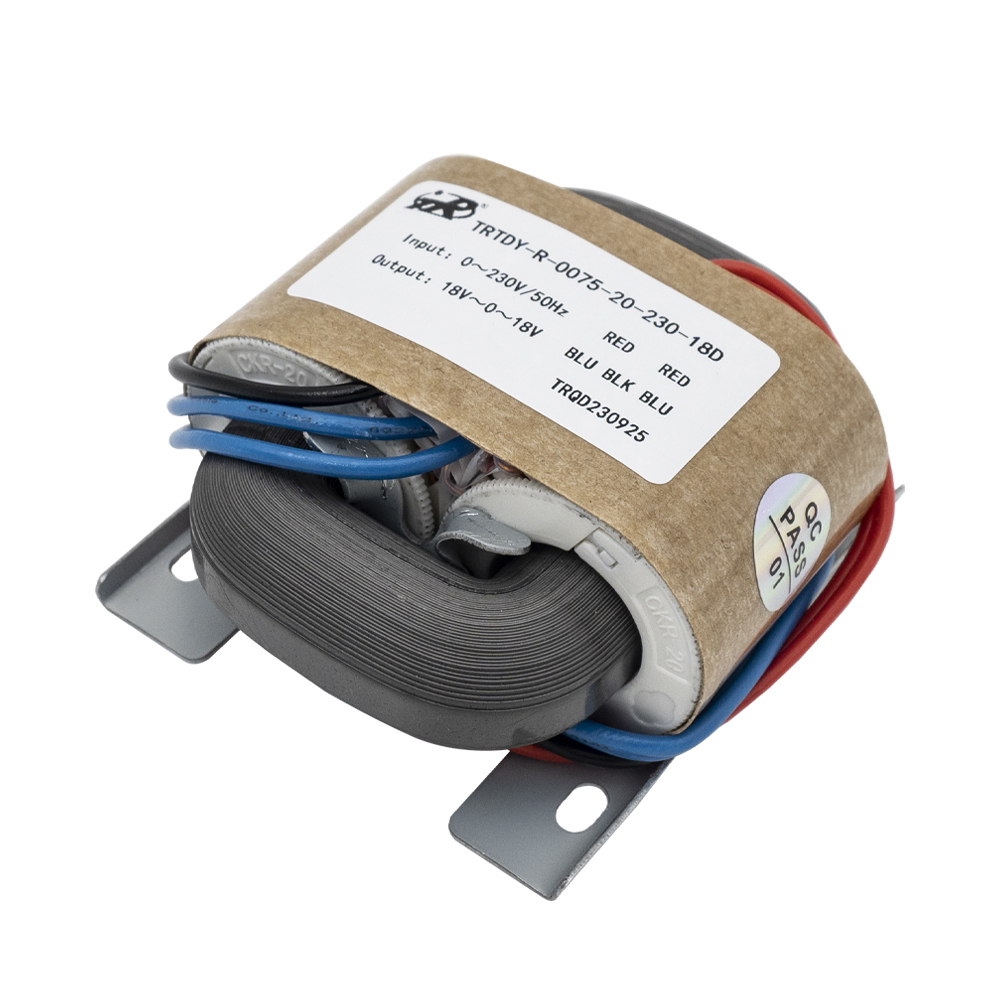

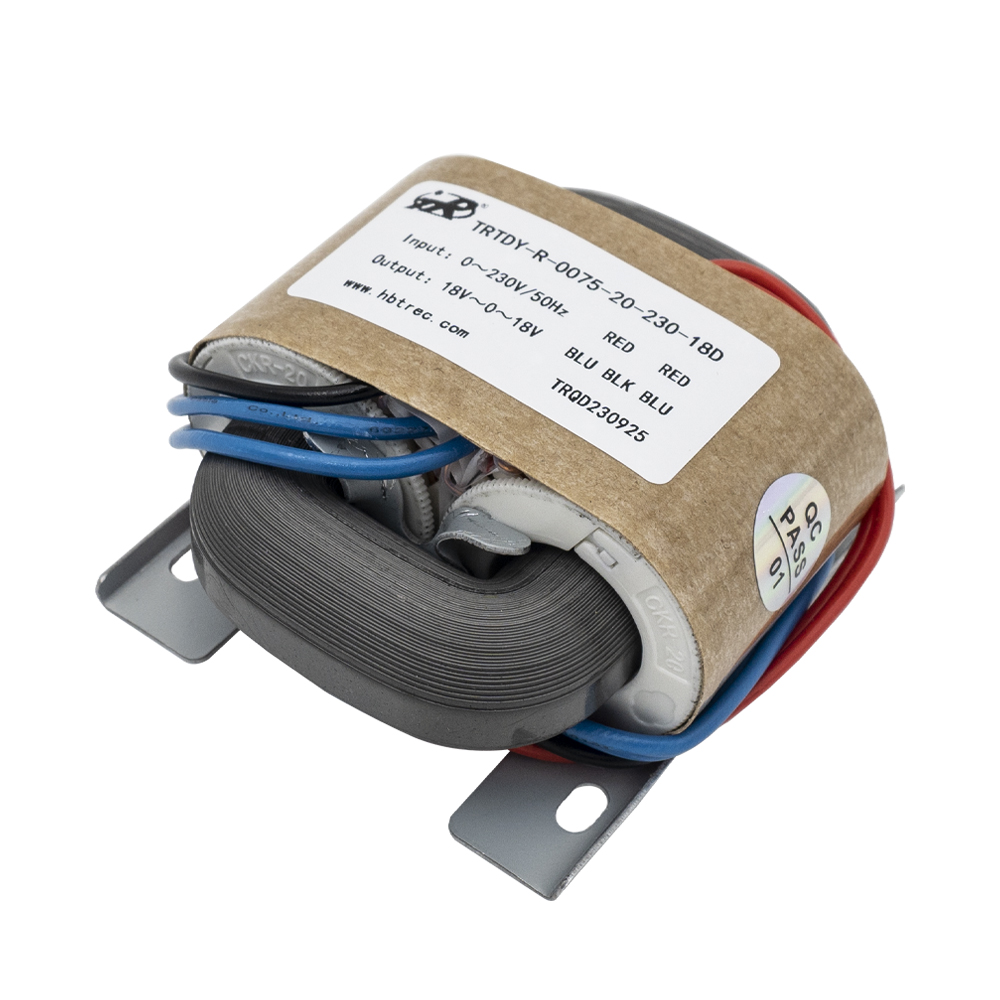

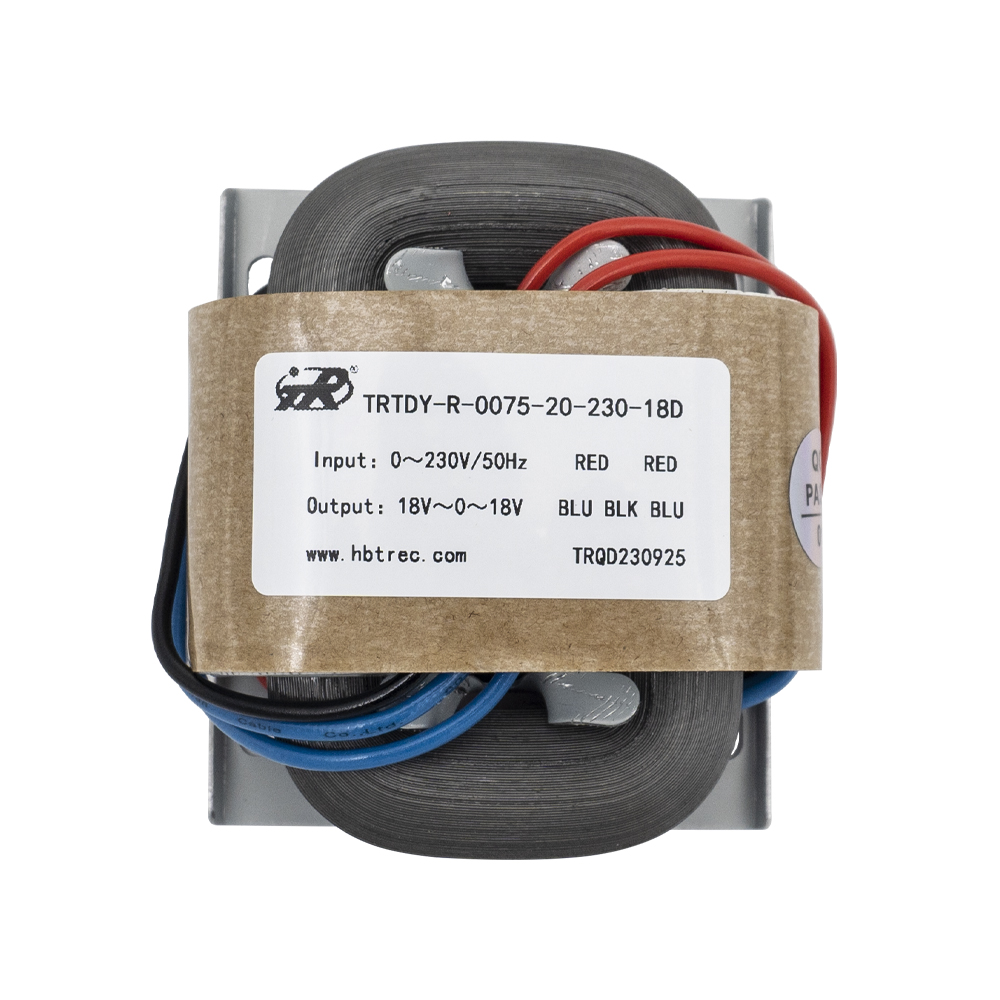

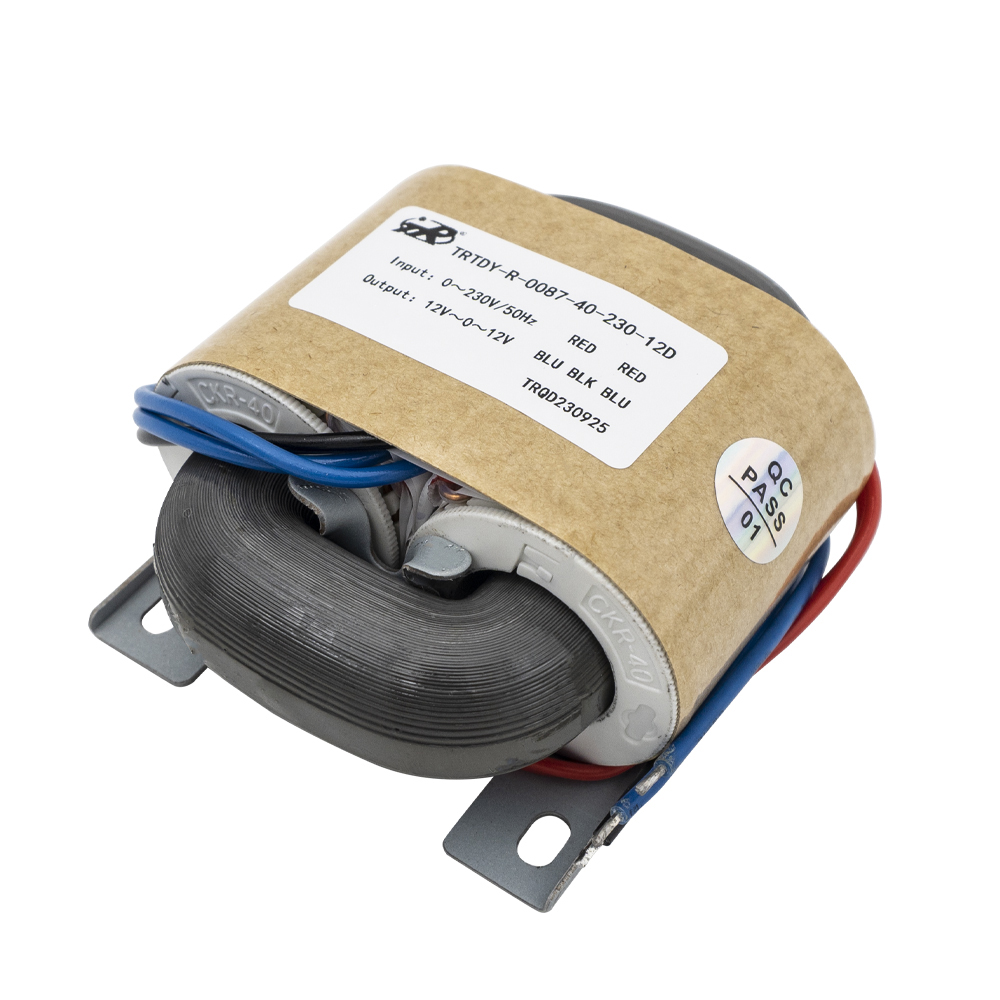

Le transformateur de type R est une version améliorée du transformateur toroïdal. Son noyau est fabriqué à partir d'une seule bande d'acier en silicium à froid qui est enroulée de précision puis coupée, formant une section transversale circulaire parfaite. Cela permet une distribution de bobine plus uniforme. Il offre une efficacité extrêmement élevée, des fuites magnétiques très faibles, une augmentation de faible température, un fonctionnement silencieux et une taille compacte. Il est largement utilisé dans les équipements de mesure audio, médicaux et de précision haut de gamme - applications avec des exigences de performance extrêmement exigeantes.

État de disponibilité:



enquête

Modèle:
Trtdy-r
Marque de produit:
TR

Caractéristiques du produit

* Circuits magnétiques symétriques.

* Faible perte, forte capacité anti-interférence et tension stable.

* Structure compacte et adaptée à plusieurs scénarios.

Application du produit

Ils sont largement utilisés dans les équipements audio, les instruments de précision, les appareils médicaux et les appareils électroniques domestiques, et constituent un choix de premier ordre pour les scénarios nécessitant une qualité d'alimentation élevée.

Télécharger la feuille de tailles

Transformateur de type R.pdf

Spécifications techniques （mm）

Paramètres du produit

Spécification	Pouvoir (W)	Longueur de base (mm)	Longueur (mm)	Largeur (mm)	Hauteur (mm)	Pitch du trou (longueur) (mm)	Pas de trou (largeur (mm))	Ouverture (mm)	Poids (kg)
R-5	2-6W	57	61	49	26	45	30	4	0.2
R-8	7 ~ 10W	65	70	60	33	53	44	4	0.3
R-10	11 ~ 15W	79	75	61	37	66 ~ 70	48	4	0.4
R-20	20 ~ 24W	75	81	70	39	49 ~ 56	55	4	0.5
R-25	25 ~ 30W	80	83	72	40	62 ~ 70	55	4	0.6
R-30	31 ~ 40W	87	93	76	42	67 ~ 73	60	5	0.7
R-40	41 ~ 50W	87	94	80	44	67 ~ 73	60	5	0.8
R-50	51 ~ 60W	92	98	86	47	72 ~ 78	65	5	1.0
R-65	61 ~ 75W	92	105	88	49	72 ~ 78	65	5	1.2
R-80	76 ~ 90W	110	123	90	49	85 ~ 95	70	5	1.4
R-100	91 ~ 130W	118	123	102	55	100	77 ~ 83	5	1.8
R-160	131 ~ 180W	120	136	115	60	95 ~ 105	85	5	2.1
R-260	181 ~ 280W	145	153	120	65	120 ~ 130	95	5	3.1
R-320	281 ~ 350W	152	160	128	70	130 ~ 140	95	6	3.8
R-600	360 ~ 640W	167	175	145	80	145	115	6	6.5
R-800	650 ~ 850W	167	192	165	90	145	115	6	8.4
R-1000	860 ~ 1200W	200	212	175	95	175 ~ 185	140	6	10
R-1500	1300 ~ 1700W	210	240	190	100	170 ~ 180	145	8	14
R-2000	1800 ~ 2300W	220	255	200	110	180 ~ 190	160	8	16
R-3000	2500 ~ 3300W	227	275	230	125	195 ~ 205	180	8	23

Cette série de produits offre une variété de spécifications de paramètres adaptées aux exigences des clients, afin de répondre à différents besoins d'application et d'installation.

Règles de dénomination du modèle de produit

Transformateur de type R TRTDY-R
