CT signifie-t-il transducteur de courant ?

De nombreuses personnes travaillant dans l’industrie électrique confondent souvent la signification de l’abréviation CT et croient à tort qu’elle fait référence à un transducteur de courant. En fait, CT est la forme abrégée de transformateur de courant au lieu de transducteur de courant. Ces deux appareils partagent la fonction de base de détection du courant de circuit, mais ce sont des produits totalement différents avec des règles de dénomination distinctes dans les normes électriques mondiales.

Un transformateur de courant connu sous le nom de CT est un dispositif électromagnétique passif principalement utilisé dans les systèmes de distribution d'énergie haute tension. Il prend uniquement en charge la mesure du courant alternatif et ne nécessite aucune source d'alimentation externe pour fonctionner. Son principe de fonctionnement repose sur l'induction électromagnétique pour convertir un courant alternatif primaire important en un petit courant alternatif secondaire proportionnel pour les compteurs et les relais de protection. Le signal de sortie d'un TC est toujours un courant alternatif qui peut être directement connecté à des ampèremètres ou à des équipements de protection sans circuits de conversion de signal. Ce type d'équipement est largement utilisé depuis des décennies dans les réseaux électriques et son abréviation CT est devenue un terme standard unifié reconnu par les ingénieurs électriciens du monde entier.

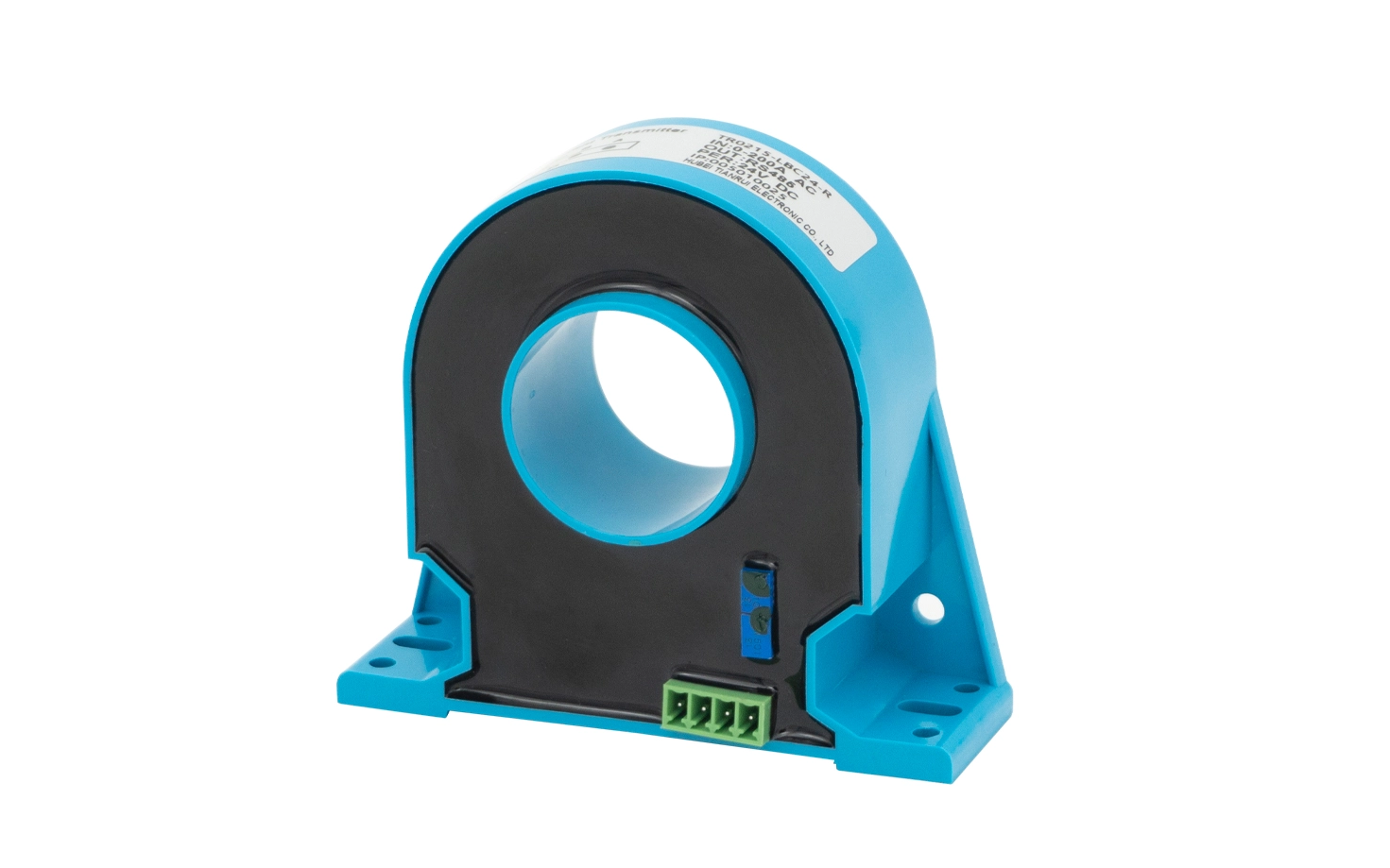

Le transducteur de courant est un nom général pour les dispositifs de détection de courant actifs et il n'a pas d'abréviation fixe à une seule lettre comme CT. La plupart des transducteurs actuels adoptent la technologie à effet Hall ou à bobine Rogowski et ont besoin d'une alimentation auxiliaire stable pour commencer à fonctionner. Contrairement au CT qui ne gère que le courant alternatif, un transducteur de courant qualifié peut mesurer simultanément le courant alternatif et le courant continu. Son signal de sortie est généralement constitué de signaux analogiques standard unifiés, tels qu'une tension de zéro à cinq volts ou un courant de quatre à vingt milliampères, qui conviennent aux systèmes de contrôle industriels pour collecter et traiter des données. Dans les documents techniques professionnels, le personnel écrira des mots complets sur le transducteur de courant ou utilisera des formes courtes combinées telles que transducteur de capteur de courant plutôt que de simplement marquer CT sur la plaque signalétique.

Le malentendu entre le CT et le transducteur de courant vient généralement de leur objectif principal similaire de mesure du courant. Les nouveaux praticiens peuvent mélanger leurs concepts sans vérifier les spécifications de l'industrie. Les manuels électriques formels, les normes internationales de l’industrie électrique et les manuels techniques de produits distinguent tous clairement ces deux termes. Lorsque les gens mentionnent CT dans un scénario lié à l'alimentation, les lecteurs le comprendront automatiquement comme un transformateur de courant. Si quelqu'un a l'intention de parler du transducteur actuel, il doit écrire le nom complet pour éviter tout malentendu lors de l'achat d'équipements de communication et des tests techniques du projet.

Pour résumer, CT ne signifie jamais transducteur de courant. CT représente exclusivement un transformateur de courant tandis que le transducteur de courant est une catégorie d'appareils indépendante avec différentes structures, exigences d'alimentation, types de signaux et plages d'applications. Une distinction claire entre ces deux définitions aide les ingénieurs à éviter les erreurs de conception, les commandes de pièces erronées et la lecture de données inexactes lors des travaux électriques quotidiens.
