Comment fonctionne le transformateur de courant homopolaire ?

Le transformateur de courant homopolaire (transformateur de courant à noyau) est un capteur essentiel appliqué dans les systèmes de distribution d'énergie pour la protection contre les fuites à la terre et les défauts à la terre. Il utilise le principe de superposition vectorielle des courants alternatifs et de l'induction électromagnétique pour détecter le courant de fuite résiduel, agissant comme élément central des dispositifs de protection contre les fuites.

En fonctionnement normal, les courants de charge triphasés satisfont à la loi du courant de Kirchhoff. Lorsque les fils triphasés (et le fil neutre dans les systèmes à quatre fils) traversent le noyau de fer circulaire du ZSCT, la somme vectorielle de tous les courants entrants et sortants est égale à zéro. Les flux magnétiques produits par chaque conducteur s’opposent complètement au sein du noyau magnétique. Sans flux magnétique alternatif net, aucune force électromotrice n'est induite dans l'enroulement secondaire. Le transformateur ne génère aucun signal de sortie, ce qui signifie que le système de protection reste inactif.

Une fois qu'une détérioration de l'isolation, un dommage à l'équipement ou un contact accidentel provoque un défaut de fuite à la terre, une partie du courant circule directement vers la terre au lieu de revenir par le circuit. La somme vectorielle des courants traversant le noyau du transformateur n'est plus nulle. Ce courant résiduel déséquilibré est défini comme courant homopolaire. Il crée un flux magnétique net alternatif continu à l’intérieur du noyau fermé. Suivant la loi de Faraday sur l'induction électromagnétique, le flux magnétique fluctuant induit un faible courant alternatif sur l'enroulement secondaire.

Le signal électrique secondaire est envoyé à un relais de protection. Si le signal mesuré dépasse le seuil prédéfini, le relais envoie immédiatement une commande pour déclencher le disjoncteur ou activer une alarme. La coupure rapide évite efficacement les incendies électriques, les brûlures d'équipement et les accidents mortels par électrocution.

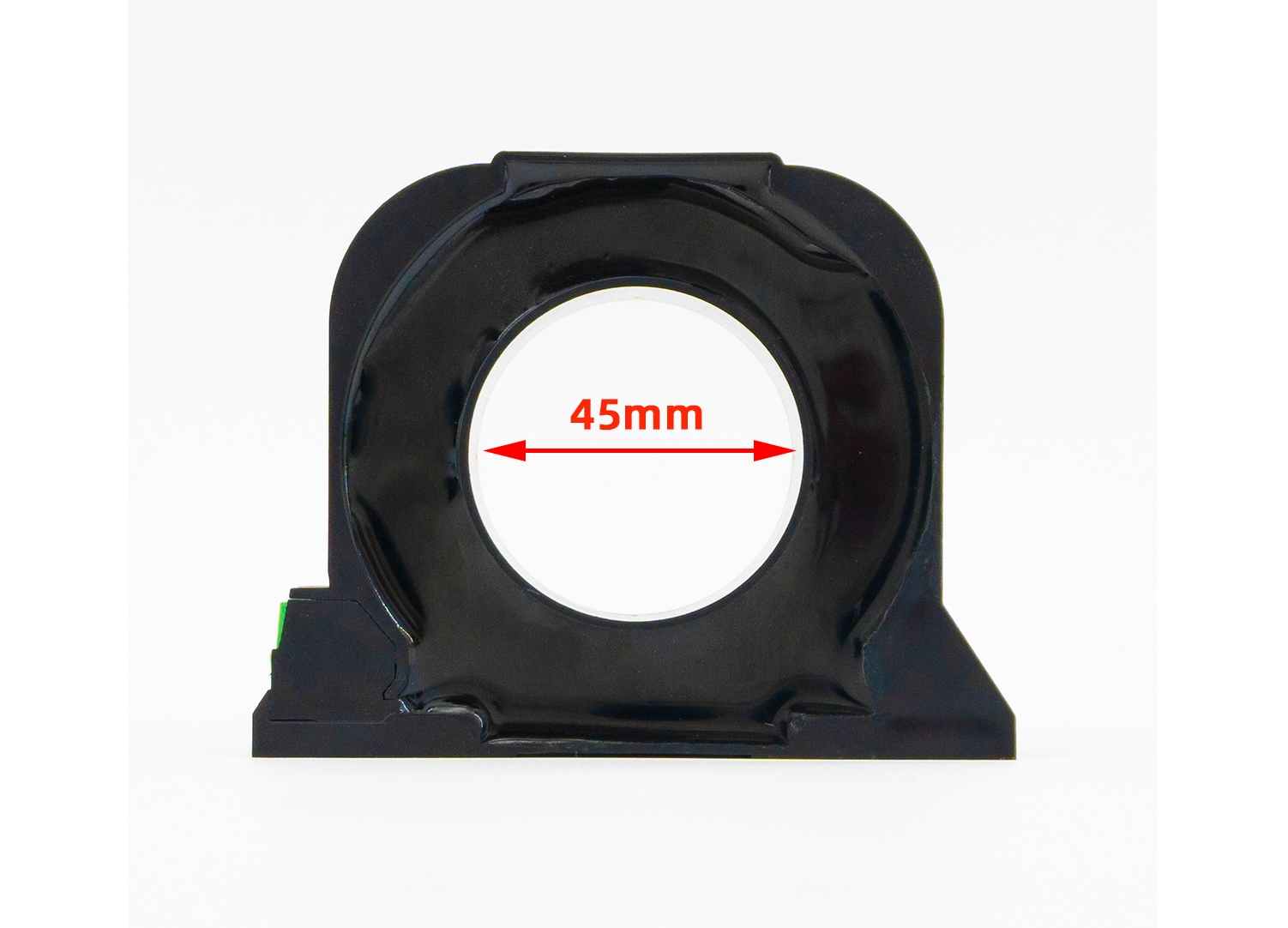

Plusieurs règles d'installation déterminent des performances fiables. Tous les conducteurs sous tension doivent passer par l'ouverture centrale, tandis que le câble de terre de protection (PE) ne peut pas traverser le noyau. Le courant de retour à la terre sur les fils PE interférerait avec la mesure et entraînerait un dysfonctionnement.

Il est important de distinguer le ZSCT des transformateurs de courant conventionnels. Le CT ordinaire mesure le courant dans un seul conducteur, tandis que le ZSCT ne répond qu'au déséquilibre de courant. Une limitation est que les fuites capacitives inhérentes au système peuvent créer des signaux homopolaires mineurs. Les ingénieurs doivent définir des seuils d'action appropriés pour éviter les faux déclenchements.
