Différences entre le transformateur de courant homopolaire et le transformateur de courant

Le transformateur de courant homopolaire (transformateur de courant homopolaire) est un instrument de mesure important dans les systèmes électriques, qui est utilisé pour mesurer le courant homopolaire. Un système électrique se compose de trois phases : la phase A, la phase B et la phase C, et chaque phase peut fonctionner indépendamment. Le courant homopolaire se produit simultanément dans les trois phases. En adoptant des transformateurs de courant homopolaires, nous pouvons mesurer ce courant pour garantir le fonctionnement normal des systèmes électriques.

Les transformateurs de courant conventionnels sont conçus pour mesurer le courant de fonctionnement de charge, tandis que les transformateurs de courant homopolaires sont spécialisés pour la mesure du courant homopolaire. Par conséquent, les transformateurs de courant homopolaire nécessitent des structures et des capacités de mesure spéciales pour acquérir des lectures précises de courant homopolaire.

Courant homopolaire

Le courant homopolaire circule simultanément dans trois phases dans les systèmes électriques. En tant que courant anormal, il peut déclencher des pannes du système et des dommages matériels. Par conséquent, la mesure et la surveillance du courant homopolaire revêtent une grande importance.

Dans un système électrique bien équilibré, les phases A, B et C transportent une tension et un courant égaux. Lorsque des défauts du système se produisent ou que des charges déséquilibrées sont connectées, un courant homopolaire sera généré. Il provient de charges électriques non appariées réparties dans le système ou à l’intérieur de câbles et d’équipements non mis à la terre, ce qui entraîne un déséquilibre de courant triphasé.

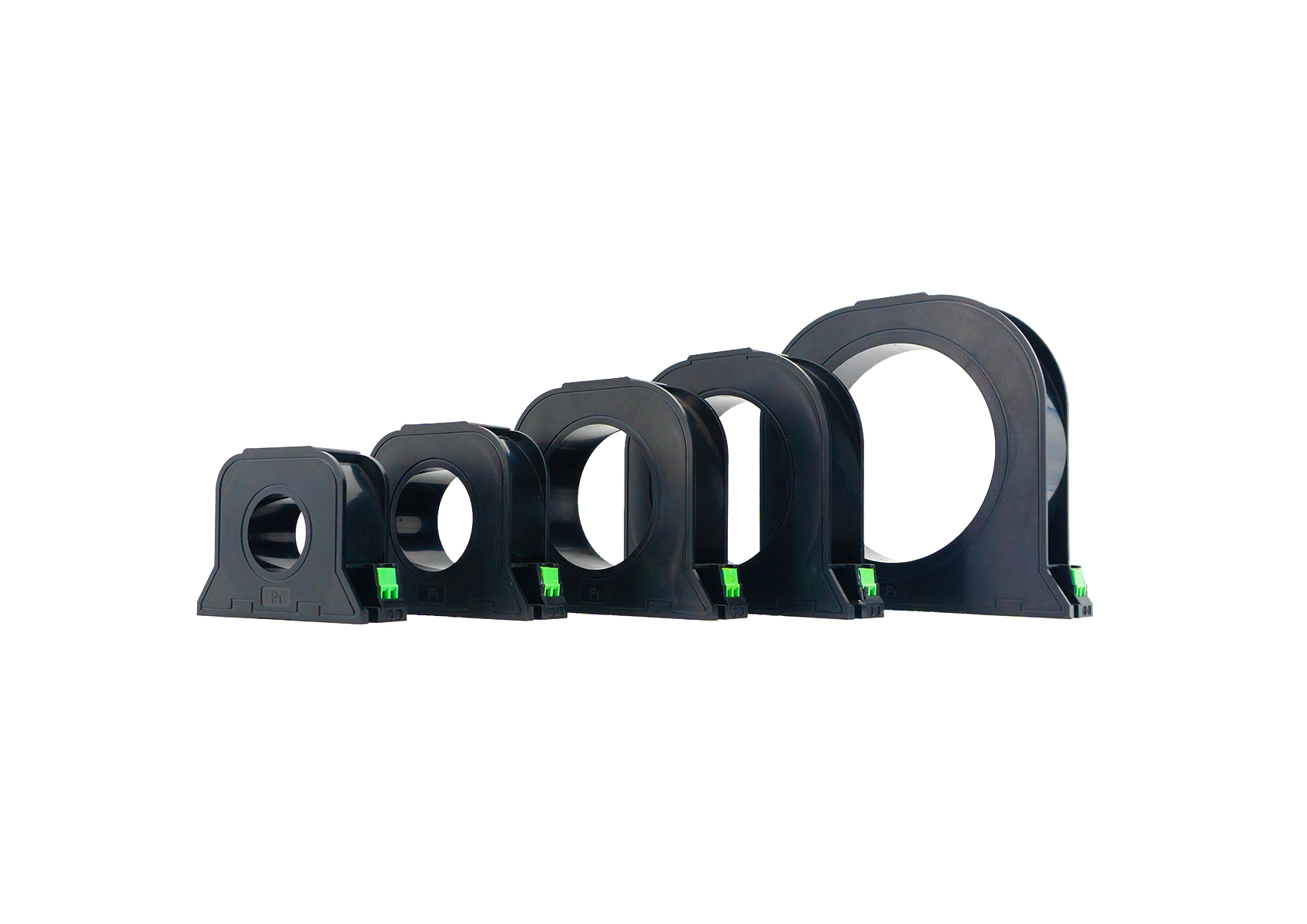

Principe de fonctionnement du transformateur de courant homopolaire

Le transformateur de courant homopolaire mesure le courant homopolaire et émet les signaux électriques correspondants.

Principe de fonctionnement : Lorsque le courant circule dans les câbles traversant le transformateur, un champ magnétique proportionnel à l'amplitude du courant sera produit. Le champ magnétique agit sur l'enroulement secondaire et génère des signaux de courant correspondants.

Caractéristiques et paramètres du transformateur de courant homopolaire

Les transformateurs de courant homopolaires sont fabriqués selon des paramètres dédiés, avec les caractéristiques clés répertoriées ci-dessous :

Sensibilité : L'amplitude du signal de sortie doit être proportionnelle à l'amplitude du courant homopolaire d'entrée.

Réponse en fréquence : La plage de fréquences effective pour la mesure. Le courant homopolaire dans les systèmes électriques est normalement de 50 Hz.

Linéarité : Les signaux d'entrée et de sortie doivent maintenir une relation linéaire dans la plage de fonctionnement pour garantir la précision des mesures.

Différence de phase : le décalage de phase entre les signaux de sortie et d'entrée. Idéalement, la différence de phase doit être nulle ou proche de zéro pour une mesure de haute précision.

Applications du transformateur de courant homopolaire

Protection du système électrique : le courant homopolaire sert de critère de défaut pour la détection des défauts et la protection des relais des équipements électriques.

Surveillance de la qualité de l'énergie : détectez les anomalies et les défauts cachés des systèmes électriques via la surveillance du courant homopolaire.

Détection des défauts à la terre : Les défauts à la terre sont un défaut fréquent dans les systèmes électriques. Les transformateurs de courant homopolaire peuvent détecter les défauts à la terre causés par des charges déséquilibrées et une mise à la terre inappropriée des équipements.

Conclusion

Le transformateur de courant homopolaire est un équipement de détection essentiel pour capturer le courant homopolaire dans les systèmes électriques. Comparé aux transformateurs de courant ordinaires, il adopte des structures dédiées et des performances de mesure spéciales pour réaliser une mesure précise du courant homopolaire. Largement utilisé dans la protection des systèmes électriques, la surveillance de la qualité de l'énergie et la détection des défauts à la terre, il joue un rôle essentiel dans l'ingénierie électrique.
