Précautions de sélection et d'installation pour les transformateurs de courant à basse tension

Précautions de sélection et d'installation pour les transformateurs de courant à basse tension

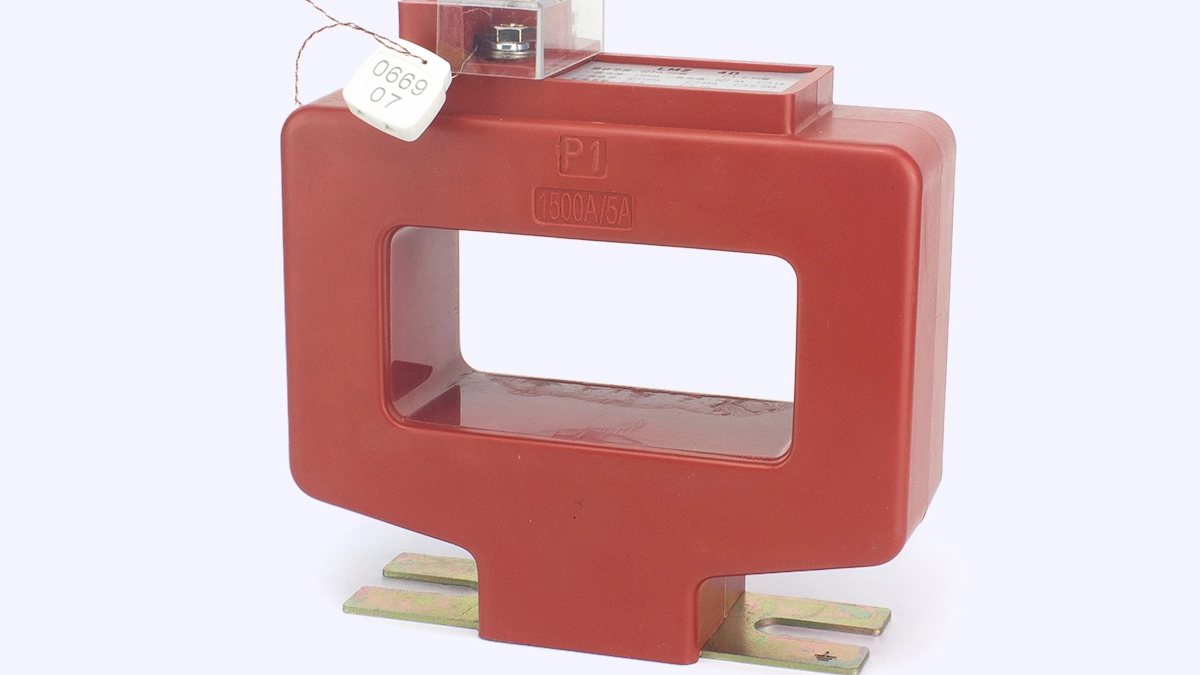

Les transformateurs de courant à basse tension jouent un rôle crucial dans les systèmes d'alimentation, non seulement pour mesurer et protéger les circuits, mais également assurer le fonctionnement stable du système d'alimentation. Pour garantir l'efficacité et l'innocuité des transformateurs de courant à basse tension, une sélection et une installation appropriées sont vitales.

I. Sélection de transformateurs de courant basse tension

Lors de la sélection des transformateurs de courant basse tension, plusieurs facteurs clés doivent être pris en compte:

1. Détermination de la tension nominale : La tension nominale du transformateur de courant doit être compatible avec la tension ul du circuit mesuré, c'est-à-dire un ≥ ul. Les transformateurs de courant basse tension sont généralement utilisés dans les circuits CA avec une tension nominale ne dépassant pas 0,66 kV.

2. Détermination du rapport nominal : le rapport nominal est déterminé par le rapport du courant primaire nominal I1 au courant secondaire nominal. Le courant primaire nominal I1 est généralement déterminé sur la base de la charge de puissance primaire P1 connectée au transformateur de courant, c'est-à-dire i1 = p1 / (un * cosψ), où COSψ est le facteur de puissance moyen, généralement pris comme 0,8. Pour garantir la précision de la mesure, le courant primaire pendant le fonctionnement normal doit être d'environ 60% de sa valeur nominale et pas moins de 30%.

3. Détermination de la charge secondaire nominale : Si la charge secondaire connectée au transformateur dépasse la charge secondaire nominale, sa classe de précision diminuera. Pour garantir la précision de la mesure, la charge secondaire S2 du transformateur actuel doit être à 25% à 100% de la charge secondaire nominale S2N.

4. Détermination de la classe de précision : La classe de précision du transformateur actuel doit être sélectionnée en fonction des exigences du dispositif d'énergie électrique. La classe de précision du transformateur actuel varie en fonction de la quantité d'énergie électrique mesurée et de l'importance de l'objet de mesure.

Ii Précautions d'installation pour les transformateurs de courant basse tension

Lors de l'installation de transformateurs de courant basse tension, les points suivants doivent être notés:

1. Sélection de l'emplacement d'installation : Le transformateur de courant doit être installé près du début et de la fin du circuit pour mesurer avec précision le courant. Dans le même temps, l'emplacement d'installation doit être pratique pour l'observation et le fonctionnement, assurant la sécurité.

2. Méthode de montage : Le transformateur actuel doit être fixé en toute sécurité à l'aide de supports ou de pinces de câble appropriées. Assurez-vous un bon contact entre le transformateur de courant et le circuit mesuré, mais évitez le contact excessif pour éviter la surchauffe.

3. Méthode de câblage : le côté secondaire du transformateur de courant ne doit pas être en circuit ouvert. Lors des fils de connexion, assurez-vous que la zone transversale des fils de connexion est suffisante pour résister au courant dans le circuit. Dans le même temps, évitez les fils formant des courants de Foucault près du transformateur actuel, ce qui peut affecter ses performances. De plus, le côté secondaire du transformateur de courant basse tension ne doit pas être mis à la terre pour éviter d'endommager le compteur d'énergie électrique ou le transformateur lorsque une tension élevée est appliquée aux faiblesses de l'isolation.

4. Traitement de mise à la terre : Le boîtier du transformateur actuel doit être mis à la terre de manière fiable pour la sécurité.

En résumé, la sélection et l'installation de transformateurs de courant à basse tension sont un processus complexe et méticuleux qui nécessite une considération complète de plusieurs facteurs. Une sélection et une installation appropriées peuvent non seulement améliorer la stabilité et la sécurité du système d'alimentation, mais également garantir la précision et la fiabilité de la mesure.
