Qu'est-ce qu'un indicateur numérique ?

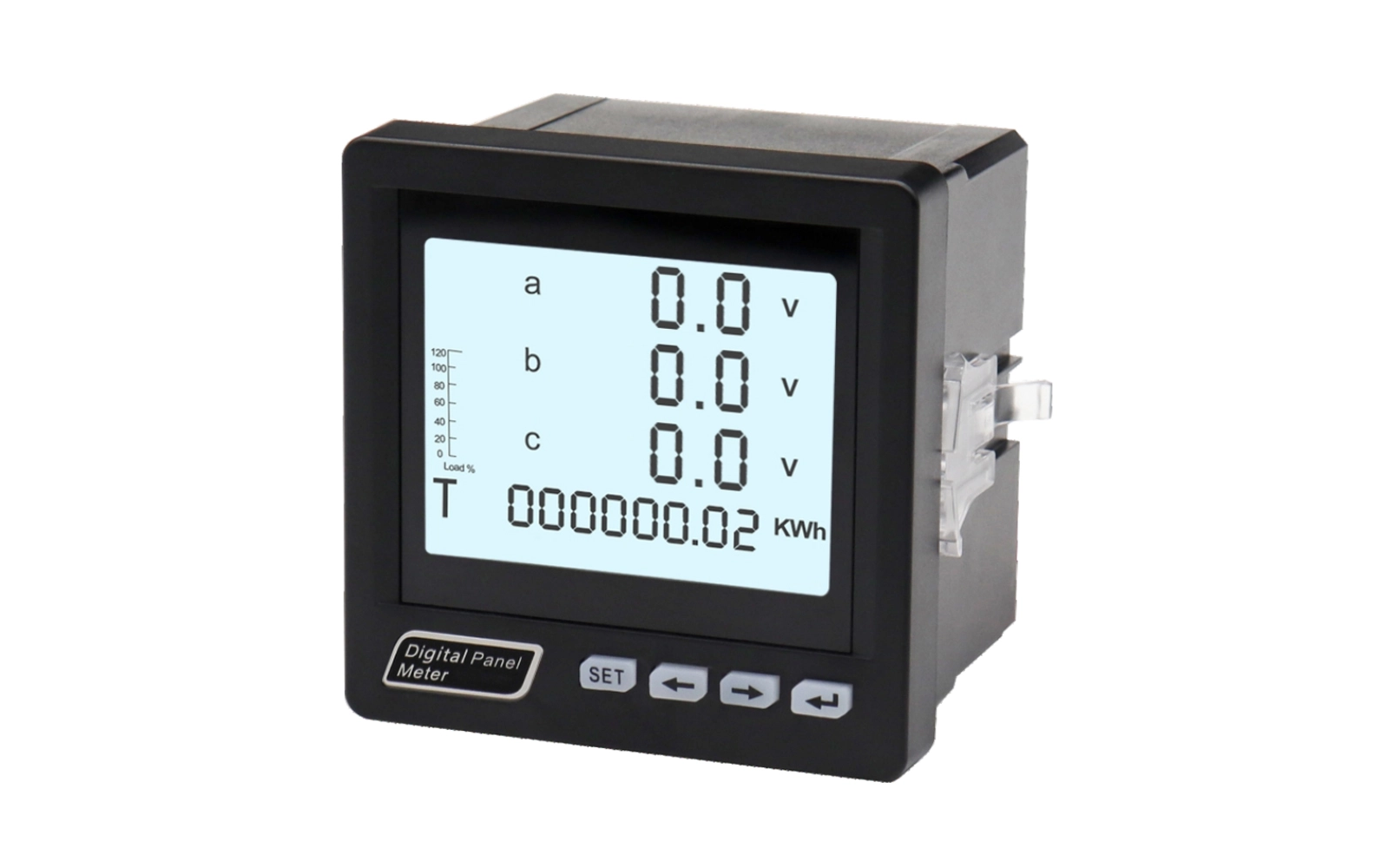

Un indicateur de panneau numérique est un appareil de mesure électronique utilisé pour afficher des paramètres électriques ou physiques dans un format numérique clair. Il est couramment installé sur les panneaux de commande, les équipements industriels, les systèmes de distribution d'énergie et les systèmes d'automatisation pour surveiller et afficher des valeurs telles que la tension, le courant, la puissance, la température, la fréquence, la pression et d'autres signaux de mesure. Par rapport aux compteurs analogiques traditionnels qui utilisent un pointeur et une échelle, les indicateurs numériques offrent une meilleure lisibilité, une meilleure précision et une surveillance des données plus pratique.

Un indicateur de panneau numérique typique se compose de plusieurs composants clés, notamment un circuit d'entrée de signal, un convertisseur analogique-numérique (CAN), un microprocesseur, une unité d'affichage et un circuit d'alimentation. Le circuit d'entrée reçoit les signaux de mesure des capteurs ou transducteurs. Par exemple, un transformateur de courant (CT) peut fournir un signal de courant réduit, tandis qu'un transducteur de tension peut fournir une sortie de tension standard. Le convertisseur analogique-numérique convertit ces signaux en données numériques, qui sont traitées par le microprocesseur interne. La valeur de mesure finale est affichée sur un écran LED ou LCD pour que les utilisateurs puissent la lire.

Les indicateurs de panneau numériques sont largement utilisés pour les applications de mesure électrique. Dans les systèmes électriques, ils sont souvent utilisés pour mesurer le courant alternatif, la tension alternative, le courant continu, la tension continue, la fréquence, le facteur de puissance, la puissance active et la consommation d'énergie. Dans l’automatisation industrielle, ils peuvent surveiller les paramètres des processus et fournir des informations en temps réel aux opérateurs. De nombreux indicateurs de tableau numériques modernes prennent en charge plusieurs types d'entrée, ce qui leur permet de fonctionner avec des signaux tels que 0 à 10 V, 4 à 20 mA, des signaux d'impulsion, des thermocouples et des détecteurs de température à résistance (RTD).

L’un des principaux avantages des indicateurs de tableau numériques est leur grande précision de mesure. La technologie de traitement numérique réduit les erreurs de lecture causées par l'observation humaine et les mouvements mécaniques. De nombreux modèles offrent des mesures de haute précision avec des paramètres réglables, des fonctions d'étalonnage et des réglages programmables. Les utilisateurs peuvent configurer les plages d'affichage, les limites d'alarme, les options de communication et les unités de mesure en fonction des différentes exigences de l'application.

Une autre caractéristique importante des indicateurs numériques est leur capacité à communiquer avec d’autres systèmes de contrôle. De nombreux modèles avancés incluent des interfaces de communication telles que RS485, Modbus RTU, Ethernet ou d'autres protocoles de communication industriels. Cela permet aux données de mesure d'être transmises aux systèmes PLC, aux systèmes SCADA, aux ordinateurs et aux plates-formes de surveillance à distance. En conséquence, les indicateurs numériques jouent un rôle important dans les usines intelligentes et les systèmes intelligents de gestion de l’énergie.

Les indicateurs de panneau numériques sont disponibles en différents types en fonction de leurs fonctions de mesure. Un ampèremètre numérique est conçu pour mesurer et afficher le courant, tandis qu'un voltmètre numérique mesure la tension. Un compteur numérique multifonction peut mesurer plusieurs paramètres électriques en même temps, notamment la tension, le courant, la puissance, l'énergie et la fréquence. Certains modèles spécialisés sont conçus pour être utilisés avec des transformateurs de courant, offrant ainsi une surveillance précise du courant dans les équipements de distribution électrique.

Dans les applications électriques, les indicateurs numériques sont généralement installés dans les appareillages de commutation, les armoires de distribution, les panneaux de commande, les équipements de test et les systèmes d'énergie renouvelable. Ils sont largement utilisés dans des secteurs tels que la production d’électricité, la fabrication, les télécommunications, les transports et la gestion énergétique des bâtiments. Par exemple, dans un système d'énergie solaire, un indicateur numérique peut surveiller la tension continue, le courant et la puissance de sortie pour aider les opérateurs à évaluer les performances du système.

Par rapport aux compteurs analogiques traditionnels, les indicateurs numériques offrent de nombreux avantages, notamment une lecture plus facile, une plus grande précision, une conception compacte, une capacité multifonction et une meilleure intégration avec les systèmes de contrôle modernes. Leur capacité à collecter et à transmettre des données de mesure en temps réel en fait un composant essentiel des applications modernes de surveillance électrique et d'automatisation.

Avec le développement des réseaux intelligents, de l’IoT industriel et des technologies de gestion de l’énergie, les compteurs numériques deviennent plus intelligents. Les futurs produits devraient inclure la communication sans fil, la surveillance du cloud, l'analyse avancée des données et une intégration améliorée avec les systèmes énergétiques intelligents. Alors que les industries continuent d’exiger des solutions de mesure plus efficaces et plus précises, les indicateurs numériques resteront un outil important pour la surveillance et le contrôle électriques.
