Fonctions Un transducteur de courant convertit le courant mesuré en signaux de sortie standard pour une mesure, un contrôle et un affichage ultérieurs. Ses principales fonctions sont les suivantes. Conversion de signal : il convertit le courant mesuré en signaux standards industriels tels que 4-20 mA et 0-10 V pour s'adapter aux unités de mesure, de contrôle et d'affichage back-end. Il peut également convertir le courant alternatif en signaux de sortie CC standard. Isolation électrique : il assure une isolation électrique entre le circuit de mesure et le circuit de contrôle pour améliorer la sécurité et la fiabilité du système. Amplification du signal : il amplifie les signaux de courant d'entrée faibles pour faciliter l'acquisition et le contrôle ultérieurs du signal. Filtrage du signal : il filtre les signaux de courant d'entrée pour éliminer les interférences sonores et améliorer la précision des mesures.
Compatibilité d'affichage et d'enregistrement : il peut être associé à des instruments d'affichage et à des équipements d'enregistrement pour réaliser un affichage et un enregistrement en temps réel des signaux actuels.
Principe de fonctionnement Un transducteur de courant adopte des éléments de détection de courant pour convertir le signal de courant mesuré en signal de tension. Grâce à des processus ultérieurs d'amplification, de filtrage, de conversion et d'isolation, des signaux industriels standard sont finalement émis. Les liens de travail spécifiques sont les suivants. Capteur de courant : en tant que composant principal du transducteur de courant, il convertit le signal de courant mesuré en signal de tension. Les types courants incluent les capteurs Hall, les shunts et les transformateurs de courant. Amplification du signal : le signal de tension faible émis par le capteur de courant est amplifié pour répondre aux exigences de traitement des circuits suivants. Filtrage du signal : des filtres passe-bas, des filtres passe-bande et d'autres circuits de filtrage sont utilisés pour traiter le signal de tension amplifié, éliminer les interférences sonores et améliorer la précision des mesures. Conversion du signal : le signal de tension filtré est converti en signaux de sortie standard tels que 4-20 mA et 0-10 V via des convertisseurs D/A et des convertisseurs V/I. Isolation du signal : l'isolation par optocoupleur, l'isolation magnétique et d'autres technologies d'isolation sont appliquées pour séparer le circuit de mesure du circuit de contrôle, améliorant ainsi efficacement la sécurité et la stabilité de l'ensemble du système.
Sortie et affichage du signal : coopérez avec les instruments d'affichage et d'enregistrement pour réaliser une surveillance, un affichage et un enregistrement des données en temps réel des signaux actuels.

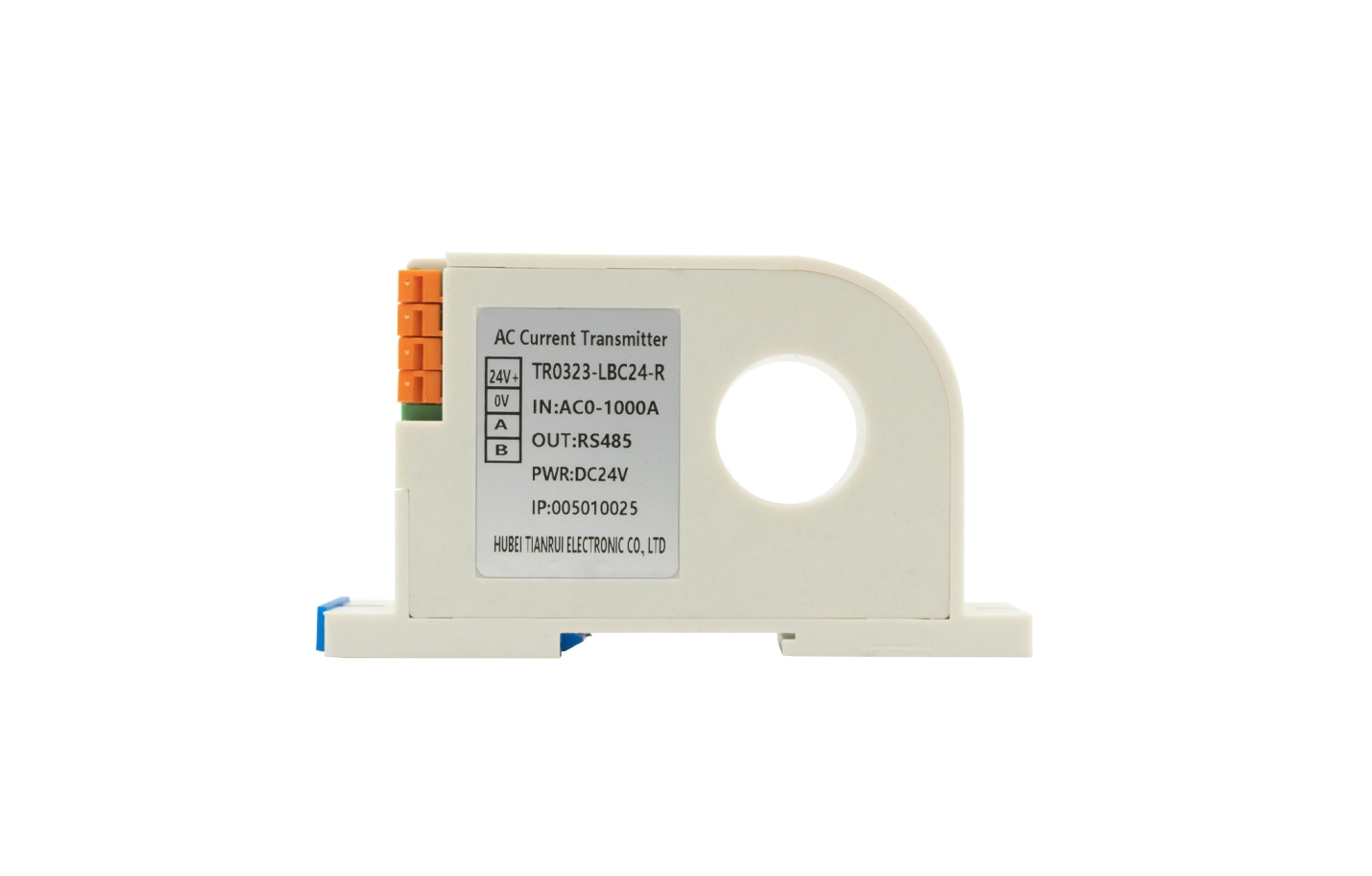

Classification Selon le principe de fonctionnement et les domaines d'application, les transducteurs de courant sont divisés dans les types suivants. Transducteur de courant CC : convient pour mesurer les signaux de courant CC et produire des signaux CC standard tels que 4 à 20 mA et 0 à 10 V. Transducteur de courant alternatif : convient pour mesurer les signaux de courant alternatif et produire des signaux CC standard tels que 4-20 mA et 0-10 V. Transducteur de courant universel AC-DC : capable de mesurer les signaux de courant AC et DC et de produire des signaux DC standard. Transducteur de courant à effet Hall : adopte le capteur Hall comme composant de détection principal, offrant une vitesse de réponse rapide, une précision de mesure élevée et une forte capacité anti-interférence. Transducteur de courant basé sur un shunt : prend le shunt comme élément de détection, avec une large plage de mesure, une bonne stabilité et un faible coût.
Transducteur de courant de type transformateur de courant : utilise un transformateur de courant pour l'échantillonnage, applicable à la mesure de courant important avec une large plage et une sécurité élevée.
Directives de sélection Les facteurs suivants doivent être pris en compte lors de la sélection d'un transducteur de courant. Plage de mesure : sélectionnez une plage de mesure appropriée en fonction de l'amplitude du signal de courant mesuré. Signal de sortie : choisissez un type de signal de sortie raisonnable tel que 4-20 mA ou 0-10 V en fonction des exigences de l'équipement arrière. Classe de précision : sélectionnez le niveau de précision approprié en fonction des exigences réelles de précision des mesures. Stabilité : choisissez des produits avec des performances de stabilité correspondantes en fonction de l'environnement de service et des normes de mesure. Capacité anti-interférence : sélectionnez des transducteurs de courant avec des performances anti-interférences correspondantes en fonction des conditions d'interférence électromagnétique du site d'application.
