Qu'est-ce qu'un transformateur de courant homopolaire ?

Un transformateur de courant homopolaire (Core Balance Current Transformer, CBCT), également connu sous le nom de transformateur de courant à noyau équilibré ou transformateur de courant résiduel, est un dispositif de détection spécial largement utilisé dans les systèmes de distribution d'énergie pour la protection contre les défauts à la terre et les fuites. Contrairement aux transformateurs de courant ordinaires qui mesurent le courant de charge monophasé, cet appareil se concentre sur la détection de la somme vectorielle de tous les courants traversant son noyau magnétique annulaire.

Son principe de fonctionnement est basé sur l'équilibre du courant alternatif triphasé. Dans des conditions normales de travail avec des charges triphasées équilibrées, la somme des courants de la phase A, de la phase B et de la phase C est égale à zéro. Les flux magnétiques générés par chaque courant de phase se compensent complètement à l'intérieur du noyau en anneau fermé, de sorte qu'aucun signal de courant ne sera émis par l'enroulement secondaire. En cas de dommages à l'isolation, de vieillissement des câbles ou d'accidents de choc électrique, une partie du courant circule vers la terre au lieu de revenir par les fils neutres. Un courant résiduel déséquilibré apparaît et crée un flux magnétique net dans le noyau. La bobine secondaire produira alors un signal de courant faible proportionnel et l'enverra aux relais de protection ou aux disjoncteurs adaptés.

La structure principale d'un transformateur de courant homopolaire comprend trois parties de base. Le premier est un noyau magnétique annulaire fermé. Les noyaux en alliage nanocristallin sont utilisés pour des scénarios à haute sensibilité afin de détecter de petits courants de fuite pour la sécurité personnelle, tandis que les noyaux en acier au silicium sont choisis pour la détection de défauts à la terre importants dans les systèmes moyenne tension. La deuxième partie est une bobine de cuivre secondaire enroulée uniformément. Les utilisateurs ne doivent jamais laisser le circuit secondaire ouvert, car cela produirait une haute tension dangereuse et endommagerait l'équipement associé. La troisième partie est une coque en plastique isolée avec différentes qualités d'étanchéité à l'eau et à la poussière pour une installation intérieure ou extérieure.

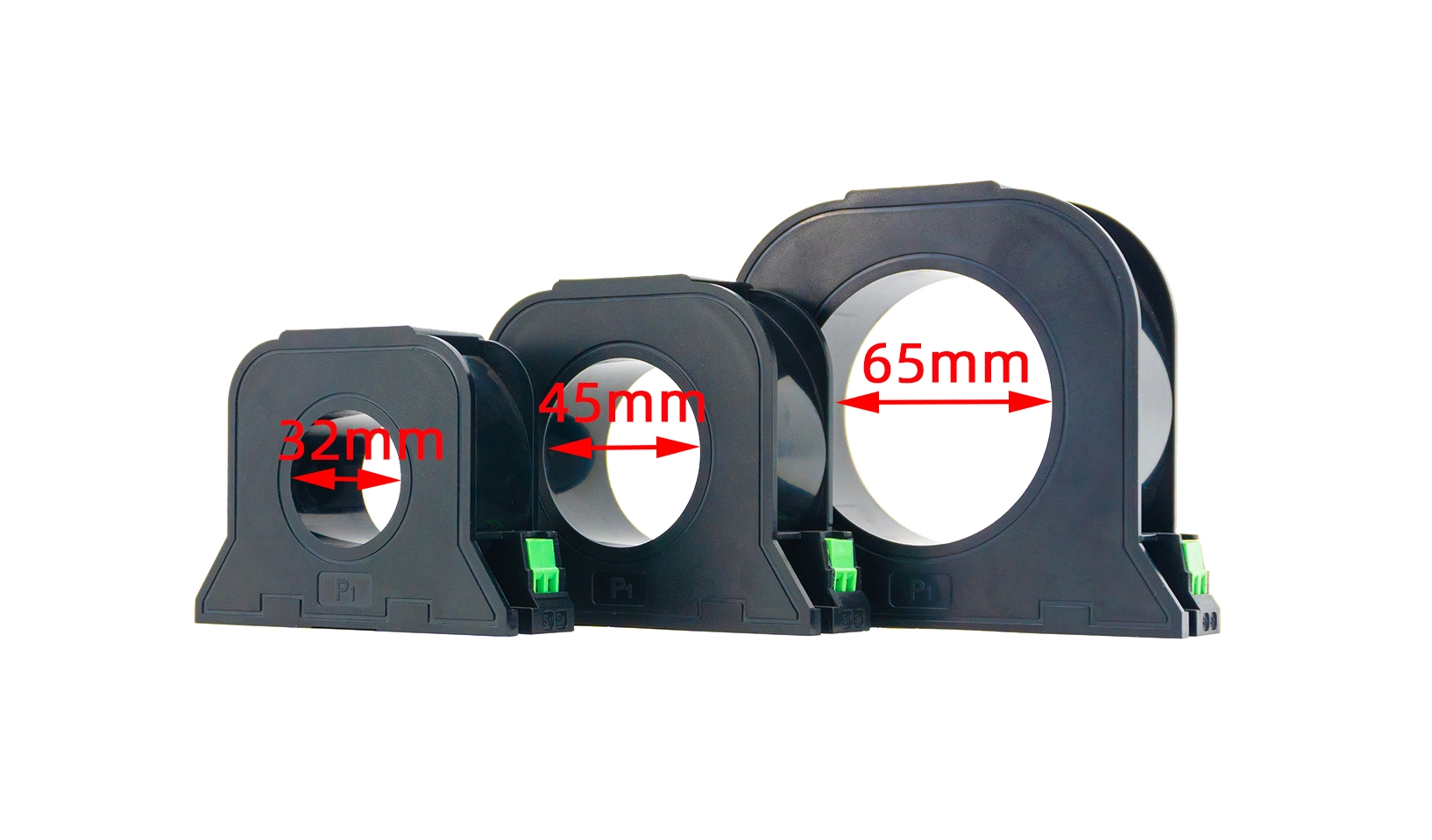

Cet appareil comporte plusieurs classifications pratiques selon sa structure et son utilisation. Les types à anneau intégré offrent une grande précision de mesure pour les nouvelles armoires électriques, tandis que les types à ouverture divisée permettent une installation pratique sur des câbles finis sans couper de fils. Les modèles basse tension sont destinés aux bâtiments résidentiels, aux bornes de recharge et aux équipements photovoltaïques, et les versions moyenne tension fonctionnent avec une protection par relais de réseau électrique de 10 kV.

Les transformateurs de courant homopolaire jouent un rôle irremplaçable dans la sécurité électrique. Dans les boîtes de distribution résidentielles, ils coopèrent avec des dispositifs à courant résiduel pour couper l'alimentation en quelques millisecondes dès qu'un courant de fuite de 30 mA se produit afin d'éviter un choc électrique mortel. Dans les ateliers industriels, ils surveillent les défauts des bobinages des moteurs pour éviter que les équipements ne brûlent. Pour les nouvelles installations énergétiques telles que les bornes de recharge et les boîtiers de combinaison photovoltaïques, ils surveillent en permanence les conditions d'isolation des câbles afin de réduire les risques d'incendie.

Une installation correcte affecte directement les performances de détection. Tous les fils sous tension, y compris les trois phases et la ligne neutre, doivent passer ensemble par le centre du noyau, tandis que le fil de terre de protection doit contourner l'anneau pour éviter un décalage du signal. Des fils torsadés blindés sont suggérés pour la connexion secondaire afin de résister aux interférences électromagnétiques des onduleurs et des contacteurs.

En bref, les transformateurs de courant homopolaires agissent comme le capteur de première ligne de la protection contre les défauts à la terre. Ils capturent de minuscules signaux de fuite anormaux qui ne peuvent pas être détectés par les équipements de mesure de courant classiques, protégeant ainsi efficacement les équipements électriques, les biens et la sécurité des personnes dans les systèmes électriques civils, industriels et de nouvelles énergies.
