Quelle est la différence entre un transformateur et un transformateur de courant ?

Un transformateur et un transformateur de courant (TC) sont tous deux des appareils électriques qui fonctionnent sur le principe de l'induction électromagnétique. Ils transfèrent de l'énergie électrique ou des signaux électriques d'un circuit à un autre via un champ magnétique. Bien qu’ils aient une construction similaire, leurs objectifs, conceptions et applications sont différents.

Un transformateur est un appareil électrique général utilisé pour modifier le niveau de tension du courant alternatif (AC). Il peut augmenter la tension (transformateur élévateur) ou diminuer la tension (transformateur abaisseur) tout en gardant la fréquence inchangée. Les transformateurs sont largement utilisés dans les systèmes de production, de transmission, de distribution et d’électricité industrielle. Leur objectif principal est de transférer efficacement l’énergie électrique entre les circuits et de fournir des niveaux de tension adaptés à différentes applications.

Un transformateur typique se compose d'un enroulement primaire, d'un enroulement secondaire et d'un noyau magnétique. Lorsqu’une tension alternative est appliquée à l’enroulement primaire, elle crée un champ magnétique changeant dans le noyau. Ce champ magnétique induit une tension dans l'enroulement secondaire. Le rapport de tension entre les côtés primaire et secondaire dépend du nombre de tours dans chaque enroulement. Les transformateurs sont conçus pour gérer des niveaux de puissance élevés et sont généralement connectés directement aux circuits d’alimentation.

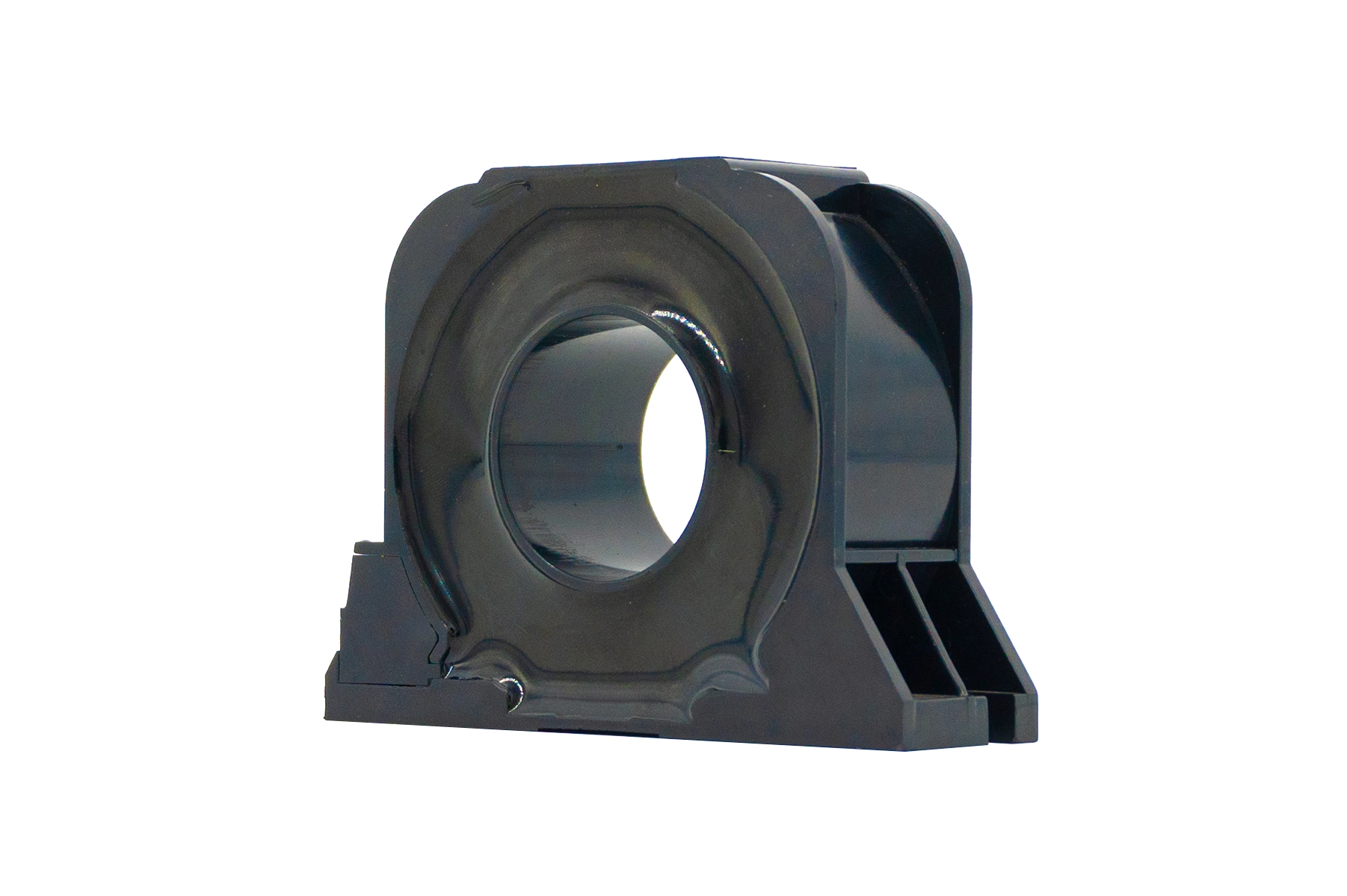

Un transformateur de courant (CT) est un type spécial de transformateur conçu spécifiquement pour mesurer le courant électrique. Au lieu de modifier principalement les niveaux de tension, un TC réduit un courant élevé dans un système électrique en un courant de sortie plus petit et standardisé qui peut être mesuré en toute sécurité par des instruments tels que des ampèremètres, des compteurs d'énergie, des relais de protection et des systèmes de surveillance.

La principale différence entre un transformateur et un transformateur de courant réside dans leur fonction. Un transformateur transfère l'énergie électrique et modifie les niveaux de tension, tandis qu'un transformateur de courant convertit les courants importants en valeurs mesurables à des fins de surveillance et de protection. Par exemple, un transformateur de puissance peut convertir une tension de transmission de 110 kV en une tension de distribution de 10 kV, tandis qu'un transformateur de courant peut convertir un courant de ligne de 1 000 A en un signal de sortie de 5 A ou 1 A pour un appareil de mesure.

Une autre différence importante est la méthode de connexion. Un transformateur normal comporte des enroulements primaires et secondaires connectés aux circuits électriques pour transférer l'énergie. Un transformateur de courant a généralement son enroulement primaire connecté en série avec la ligne électrique, permettant au courant de charge de le traverser. Le côté secondaire est connecté à des équipements de mesure ou de protection. Étant donné que le secondaire du TC produit du courant, il ne doit jamais être laissé ouvert lorsque le côté primaire est sous tension, car une haute tension dangereuse pourrait être générée.

La conception des enroulements est également différente. Les transformateurs de puissance comportent généralement de nombreuses spires sur les enroulements primaires et secondaires pour obtenir la transformation de tension requise. En revanche, un transformateur de courant ne comporte souvent qu'un ou quelques tours du côté primaire, tandis que le côté secondaire comporte de nombreux tours. Cette conception permet au CT de réduire les courants importants à un niveau inférieur tout en conservant une mesure précise.

La précision est une autre différence clé. Les transformateurs de puissance se concentrent principalement sur l'efficacité et la capacité de transfert de puissance, tandis que les transformateurs de courant nécessitent une précision de mesure élevée. Les TC sont classés selon des classes de précision, telles que la classe 0,5, la classe 0,2 ou des classes de protection comme 5P et 10P, en fonction des exigences de leur application.

Dans des applications pratiques, les transformateurs sont utilisés dans les alimentations électriques, les sous-stations, les équipements industriels et les réseaux électriques. Les transformateurs de courant sont largement utilisés dans les mesures électriques, les réseaux intelligents, les systèmes d'énergie renouvelable, l'automatisation industrielle et les systèmes de protection. Ils permettent aux ingénieurs de surveiller le courant électrique sans connecter directement les équipements sensibles aux circuits à courant élevé.

En résumé, les transformateurs et les transformateurs de courant utilisent l'induction électromagnétique, mais ils remplissent des rôles différents. Un transformateur est principalement utilisé pour la conversion de tension et la transmission de puissance, tandis qu'un transformateur de courant est utilisé pour la mesure du courant et la protection électrique. Les transformateurs gèrent le transfert d'énergie, tandis que les transformateurs de courant fournissent des informations de courant sûres et précises pour les systèmes de surveillance et de contrôle.
