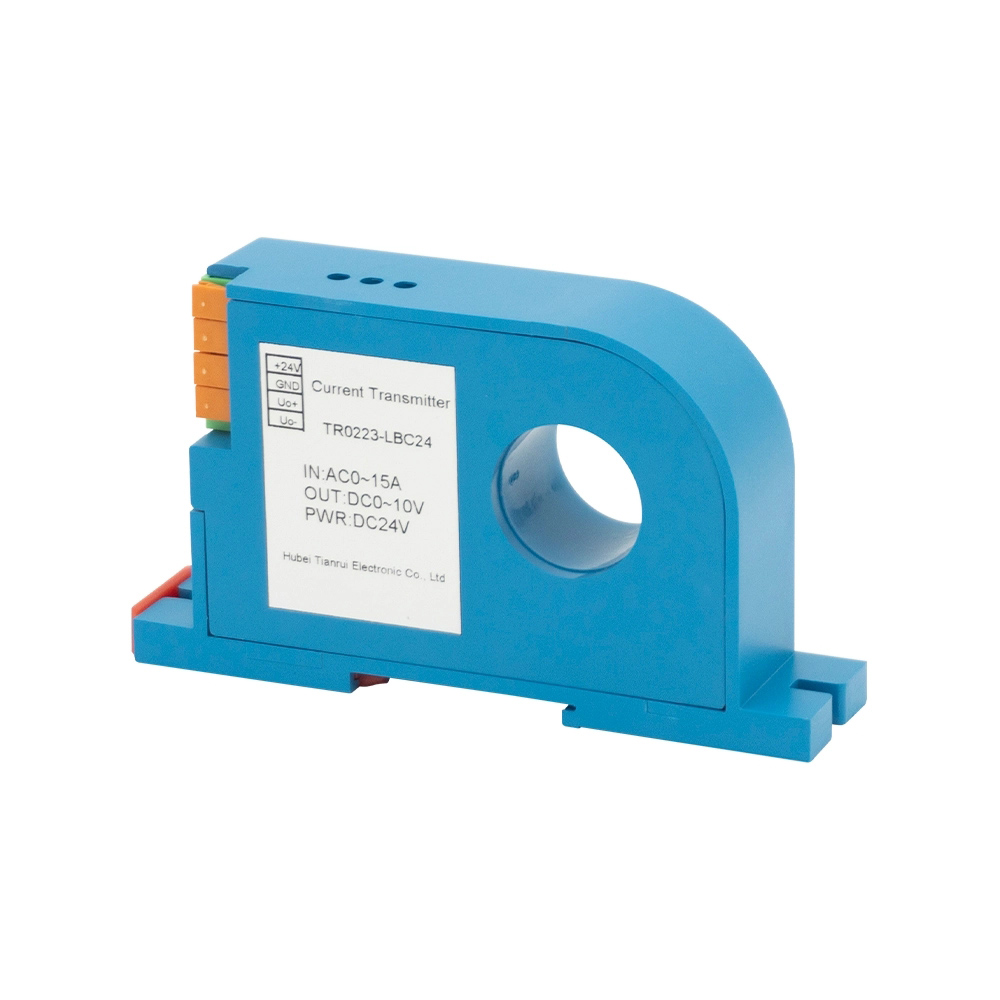

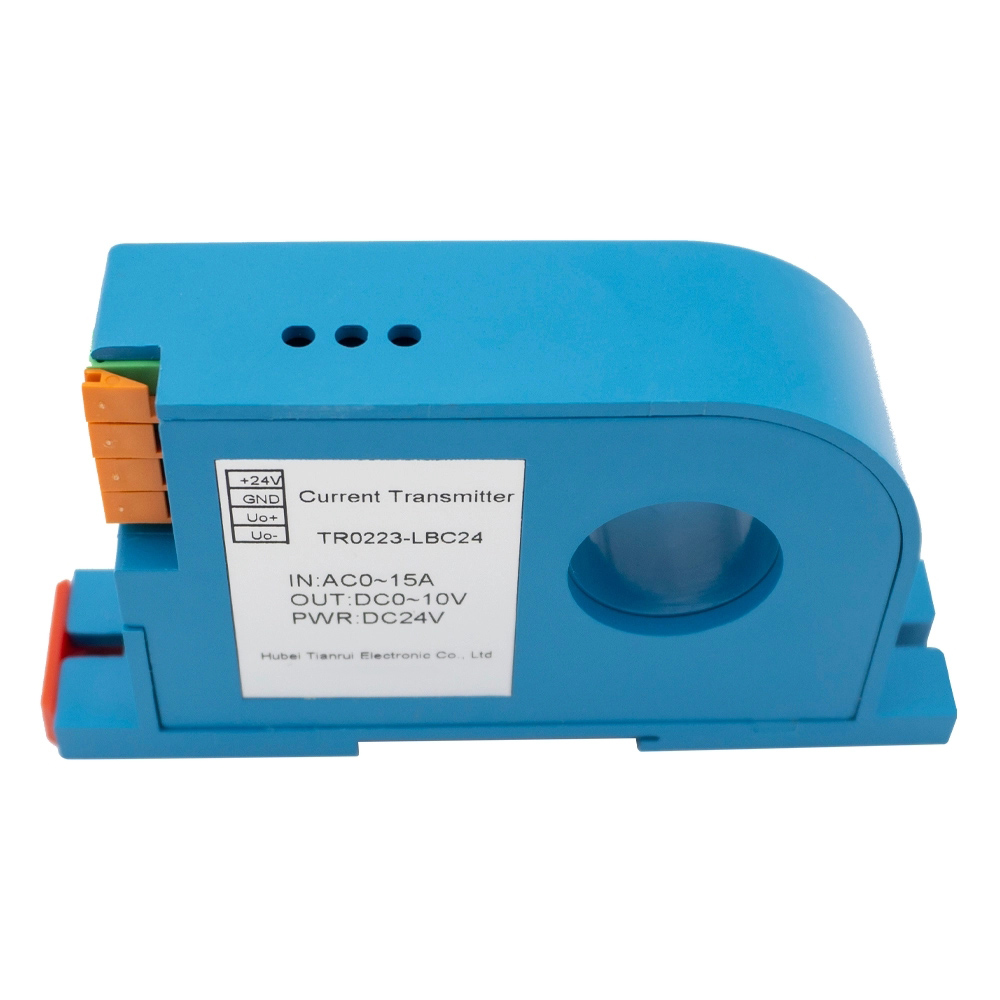

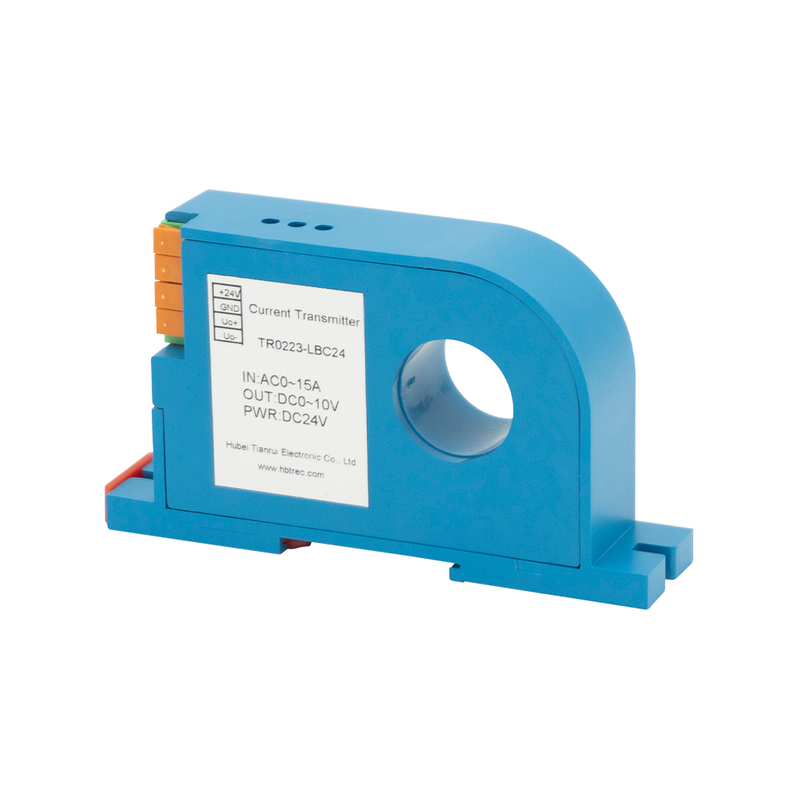

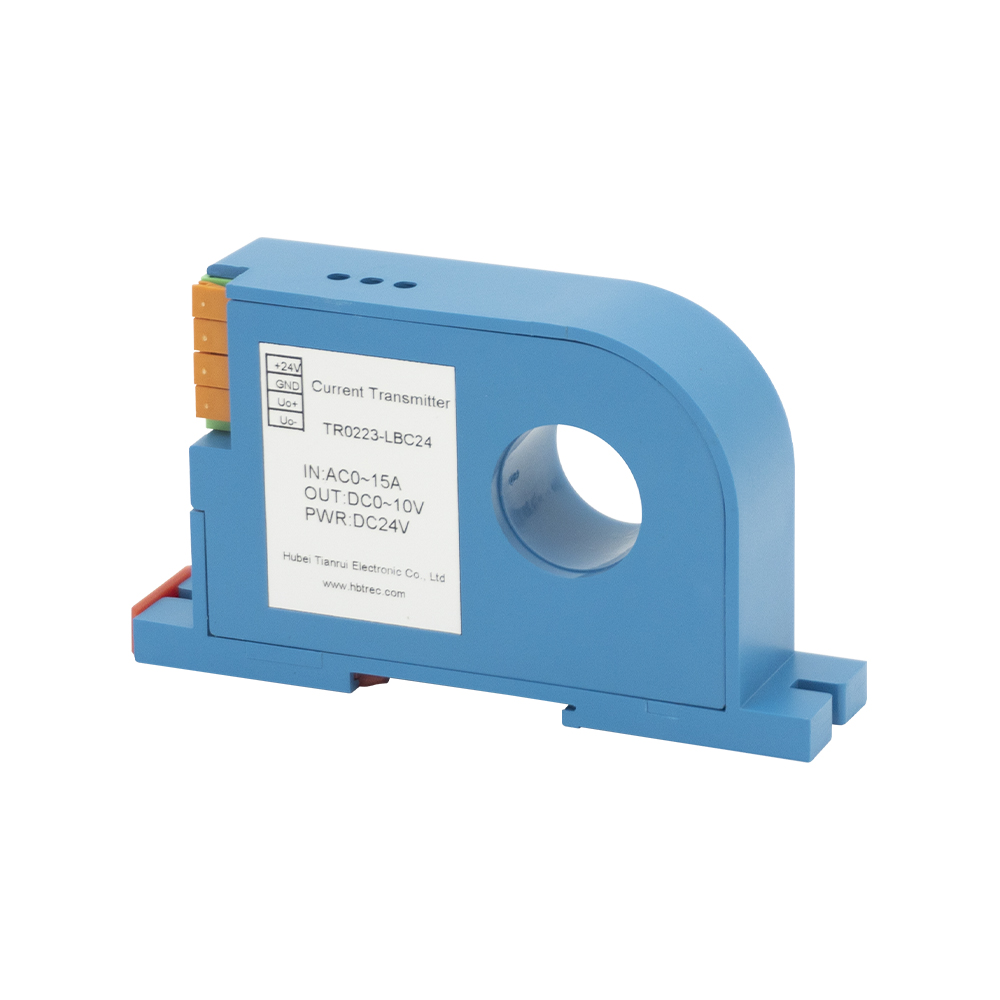

Tr0223-lbc24
TR
Aperçu du produit
Un émetteur de courant (transducteur de courant) est un appareil qui convertit un courant alternatif ou continu en un signal standard proportionnel tel que 0 à 5 V, 0 à 10 V ou 4 à 20 mA. Il assure une isolation galvanique entre le circuit d'alimentation primaire et le système de contrôle ou de surveillance, garantissant ainsi la sécurité et la précision des mesures. Utilisant la technologie Hall Effect ou Current Transformer, il présente une haute précision, une forte stabilité et une réponse rapide. Les transmetteurs de courant sont largement utilisés dans les systèmes électriques, l'automatisation industrielle, les entraînements de moteurs, les énergies renouvelables et les applications de surveillance de l'énergie. Ils jouent un rôle clé dans la mesure du courant en temps réel, la détection des défauts et l'optimisation des performances du système.
Caractéristiques de produits
* Excellente précision, bonne linéarité.
* Haute immunité aux interférences, excellent CMRR.
* Faible dérive, faible puissance, large bande passante.
* Structure perforée, aucune perte d'insertion.
Application du produit
* Contrôle automatique.
* Mètre de mesure.
* Système de surveillance ferroviaire.
* Système de contrôle de station.
Télécharger la feuille de tailles
Dimension mécanique (mm)
Diagramme de connexion du circuit
Données techniques
@ Ta = 25 ℃, sauf indication contraire
Taper | Tr0223-lbc24 | |
Je pn | Courant d'entrée nominal primaire | AC 15A |
I p | Plage de mesures de courant primaire | AC 0 ~ 18A |
V Sn | Tension de sortie nominale secondaire | DC 10V |
U c | La tension d' alimentation | DC 24V |
R L | Capacité de chargement | R L ≤ 500Ω |
ε L | Linéarité | 0,1% |
X | Précision | ± 0,5% |
Bw | Bande de fréquence | 40 ~ 5 kHz |
Capacité de surcharge | 10 fois | |
I c | Consommation actuelle | <15mA + I S |
U d | Fréquence de puissance Tension résistée | 2,5 kV AC / 1 min |
t r | Temps de réponse | <200 ms |
I0 | Courant de décalage | ≤80μA |
Dérive de température | ≤500 ppm / ℃ | |
T a | Température de fonctionnement ambiante | -10℃ ~ + 70 ℃ |
T s | Température de stockage ambiant | -25℃ ~ + 85 ℃ |
I S ： Courant de sortie
