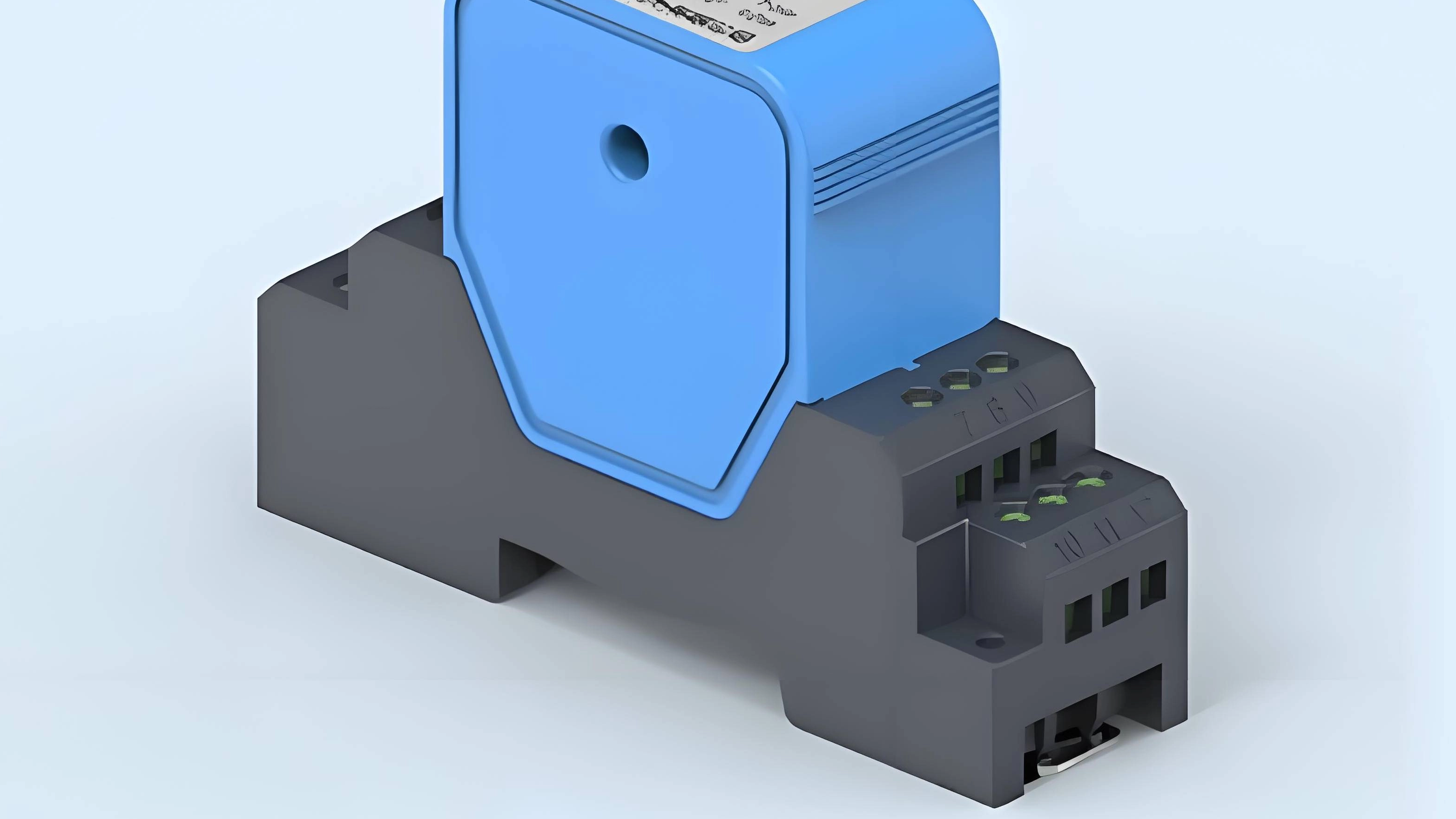

Qu'est-ce qu'un émetteur de courant ?

Un émetteur de courant est un appareil électronique qui convertit un courant mesuré (AC ou DC) en un signal de sortie standardisé, généralement 4 à 20 mA ou 0 à 10 V, pour la transmission aux systèmes de contrôle, aux enregistreurs ou aux équipements de surveillance. Il joue un rôle essentiel dans l'automatisation industrielle, la gestion de l'énergie et la surveillance de l'énergie, garantissant une communication précise et stable entre les points de mesure et les dispositifs de contrôle sur de longues distances.

Contrairement à un capteur de courant , qui détecte et émet uniquement un signal électrique brut proportionnel au courant, un émetteur de courant traite, met à l'échelle et conditionne ce signal sous une forme standardisée adaptée à une transmission de données fiable.

Principe de travail

Le principe de fonctionnement d'un émetteur de courant est basé sur la détection du courant et la conversion du signal. Il se compose de plusieurs étapes clés :

Étage de détection de courant
L'émetteur de courant détecte le courant circulant dans un conducteur à l'aide d'un élément de détection tel que :

Transformateur de courant (CT) – pour la mesure du courant alternatif basée sur l'induction électromagnétique.

Capteur à effet Hall – pour la mesure AC/DC utilisant le champ magnétique généré par le courant.

Conditionnement du signal
Le petit signal analogique provenant de l'élément de détection est amplifié, filtré et linéarisé. Cela garantit que le bruit ou la distorsion n’affecte pas la précision de la mesure.

Conversion en signal standard
Le signal conditionné est ensuite converti en un signal de sortie standard (par exemple 4 à 20 mA). Le niveau de 4 mA représente généralement un courant nul et 20 mA représente la valeur du courant à pleine échelle. Ce format de boucle de courant est très résistant à la perte de signal et aux interférences électriques, ce qui le rend idéal pour les environnements industriels.

Principales caractéristiques

Haute précision et stabilité

Isolation galvanique entre entrée et sortie

Signaux de sortie standardisés (4 à 20 mA ou 0 à 10 V)

Applications

Surveillance de l'alimentation et gestion de l'énergie
Utilisé dans les usines, les bâtiments et les services publics pour mesurer le flux de courant, surveiller la consommation d'énergie et optimiser la répartition de la charge.

Automatisation industrielle
Intégrée aux systèmes PLC ou DCS pour le contrôle des processus, la surveillance des moteurs et la protection des équipements.

Systèmes d'énergie renouvelable
Appliqué dans les installations solaires et éoliennes pour suivre les performances de production et de sortie de l'onduleur.

Avantages de l'utilisation d'un émetteur de courant

Transmission précise du signal longue distance

Câblage simplifié pour les modèles alimentés en boucle

Sécurité renforcée grâce à l'isolation galvanique

Différence entre un transmetteur de courant et un capteur de courant

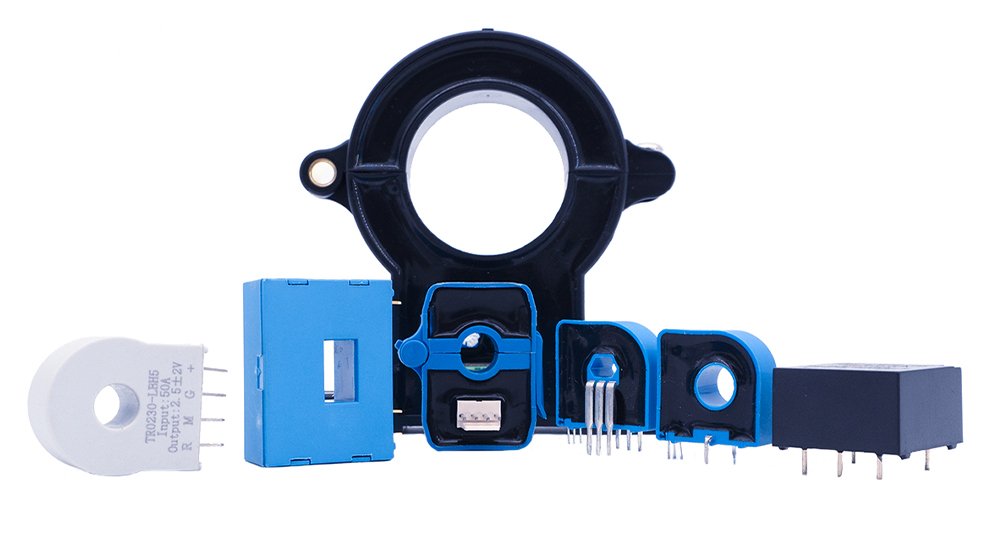

En résumé, un capteur de courant est un élément de détection, tandis qu'un émetteur de courant est une unité complète de conditionnement et de transmission du signal construite autour de ce capteur. De nombreux émetteurs utilisent en fait des capteurs de courant (comme les TC ou les capteurs Hall) comme étage d'entrée.
