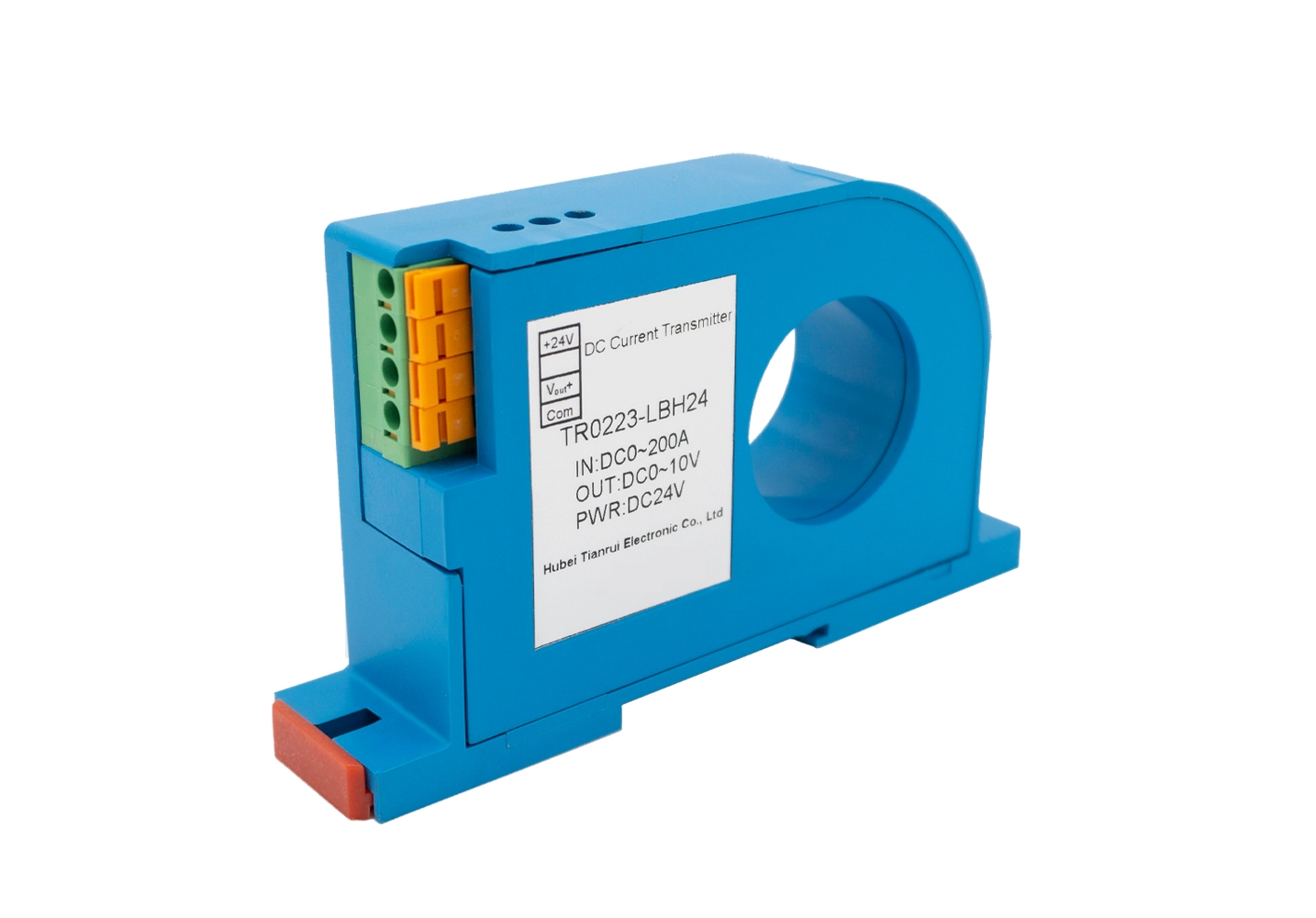

Transducteur de courant continu

Un transducteur de courant continu est un dispositif électronique de précision conçu pour convertir un signal d'entrée en courant continu en un signal de sortie standardisé et isolé pour les systèmes de mesure, de surveillance et de contrôle. Il relie les circuits CC haute puissance et les unités d'acquisition basse tension largement utilisées dans l'électronique de puissance, les énergies renouvelables, l'automatisation industrielle et les systèmes de gestion de batteries.

Contrairement aux simples résistances shunt qui reposent sur une chute de tension et manquent d'isolation galvanique, la plupart des transducteurs de courant continu adoptent les principes de fonctionnement à effet Hall ou à fluxgate. Les transducteurs à effet Hall constituent l’option dominante pour les scénarios industriels généraux. Lorsque le courant continu traverse le conducteur primaire, il génère un champ magnétique stable proportionnel à l’amplitude du courant. La puce Hall intégrée capture ce champ magnétique et les circuits de conditionnement de signal internes amplifient, filtrent et calibrent la faible tension Hall pour produire une sortie linéaire telle que 0 à 5 V, 0 à 10 V ou 4 à 20 mA. Les types Fluxgate offrent une précision et une stabilité bien supérieures, ce qui les rend adaptés aux applications haut de gamme qui exigent une mesure CC ultra-précise, telles que les alimentations de laboratoire et les bancs de test de batteries de haute précision.

L'isolation galvanique est l'un de ses principaux avantages. Le côté primaire haute tension CC et le côté sortie du signal secondaire sont électriquement séparés. Cela bloque les hautes tensions dangereuses, supprime les interférences de mode commun et protège les automates, les enregistreurs de données et les cartes d'acquisition contre les dommages causés par les surtensions. Cette fonctionnalité est essentielle pour les systèmes CC haute tension, notamment les boîtiers de combinaison photovoltaïques, les armoires de stockage d'énergie et les piles de chargement CC. Sans isolation, les différences de potentiel de terre et le bruit dans les circuits d'alimentation corromptaient les lectures et détruiraient le matériel de contrôle en aval.

Les types d'installation varient pour s'adapter aux différentes exigences du terrain. Les transducteurs CC à noyau divisé peuvent être fixés sur des câbles existants sans couper le circuit, ce qui simplifie grandement les travaux de mise à niveau des équipements en fonctionnement. Les modèles à noyau solide ont de meilleures performances anti-interférences et un coût inférieur pour une installation fixe et permanente. Les utilisateurs doivent sélectionner la plage de mesure de manière raisonnable : le courant d'entrée nominal doit correspondre au courant de fonctionnement normal du circuit, et la capacité de surcharge à court terme doit s'adapter au courant de pointe dû au démarrage du moteur ou à la charge du condensateur.

La linéarité du signal, la dérive en température et le temps de réponse sont des indicateurs de performance clés. Les transducteurs de haute qualité maintiennent une excellente sortie linéaire sur toute la plage de mesure, garantissant que le signal de sortie change proportionnellement au courant CC d'entrée. Une faible dérive de température garantit des lectures stables dans des températures ambiantes fluctuantes dans les ateliers d'usine ou les centrales électriques extérieures. Les versions à réponse rapide peuvent suivre les changements rapides de courant pour le contrôle en boucle fermée des onduleurs et des convertisseurs.

Dans les systèmes pratiques, le signal de sortie standardisé alimente directement les automates programmables, les compteurs à affichage ou les terminaux de surveillance à distance. Les opérateurs peuvent lire le courant CC en temps réel, définir des seuils d'alarme de surintensité et créer une logique de protection automatique. De la production d'énergie solaire à la recharge de véhicules électriques, en passant par les entraînements CC industriels jusqu'aux alimentations UPS, les transducteurs de courant CC fournissent des données actuelles fiables pour la surveillance de l'état, la mesure de l'énergie et la protection contre les pannes. À mesure que les systèmes électroniques de puissance évoluent vers une tension plus élevée et une capacité plus grande, ces transducteurs restent un composant fondamental indispensable pour une gestion sûre et intelligente de l’alimentation CC.
