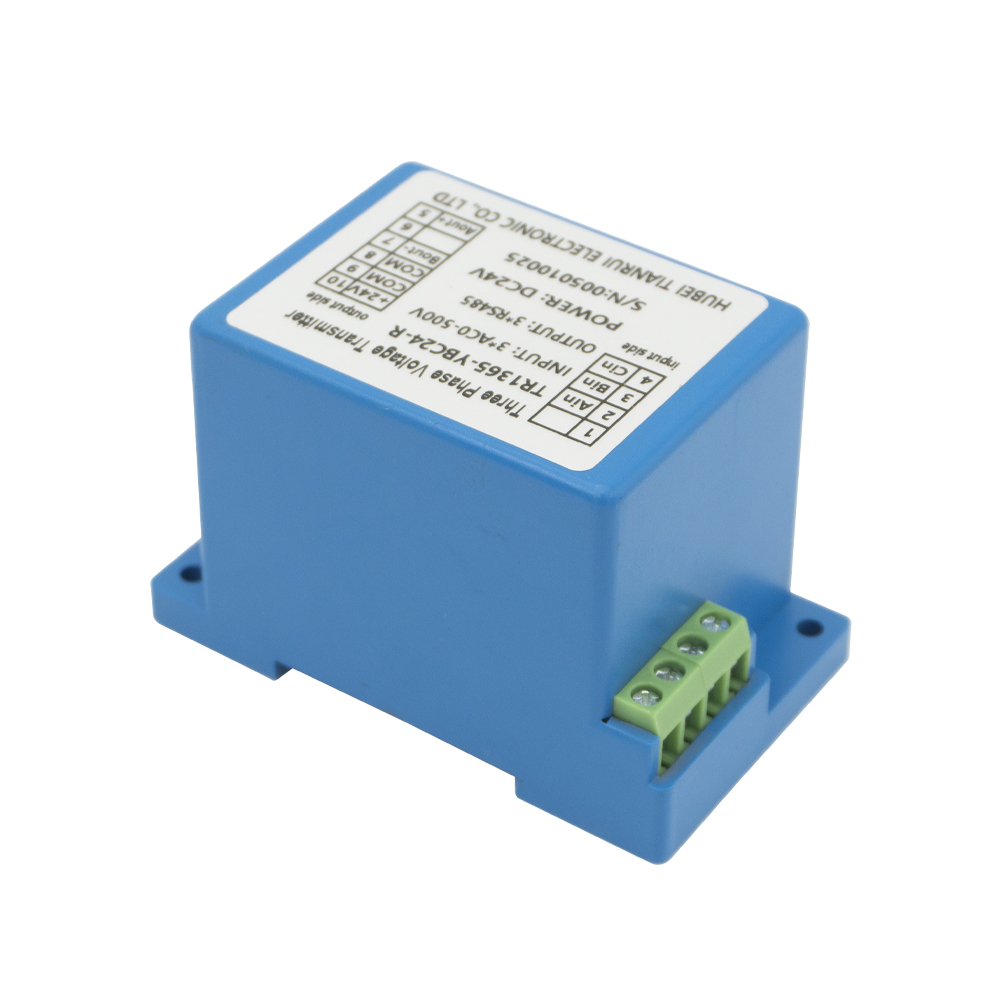

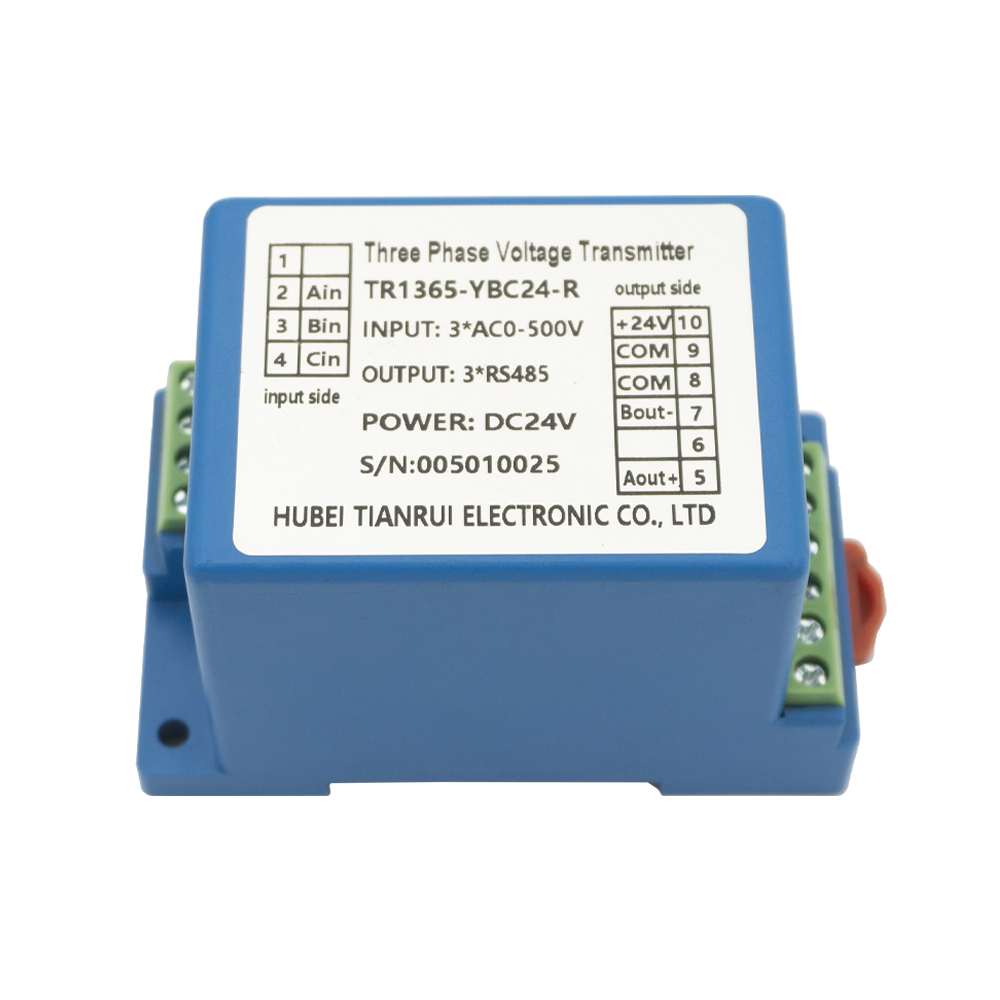

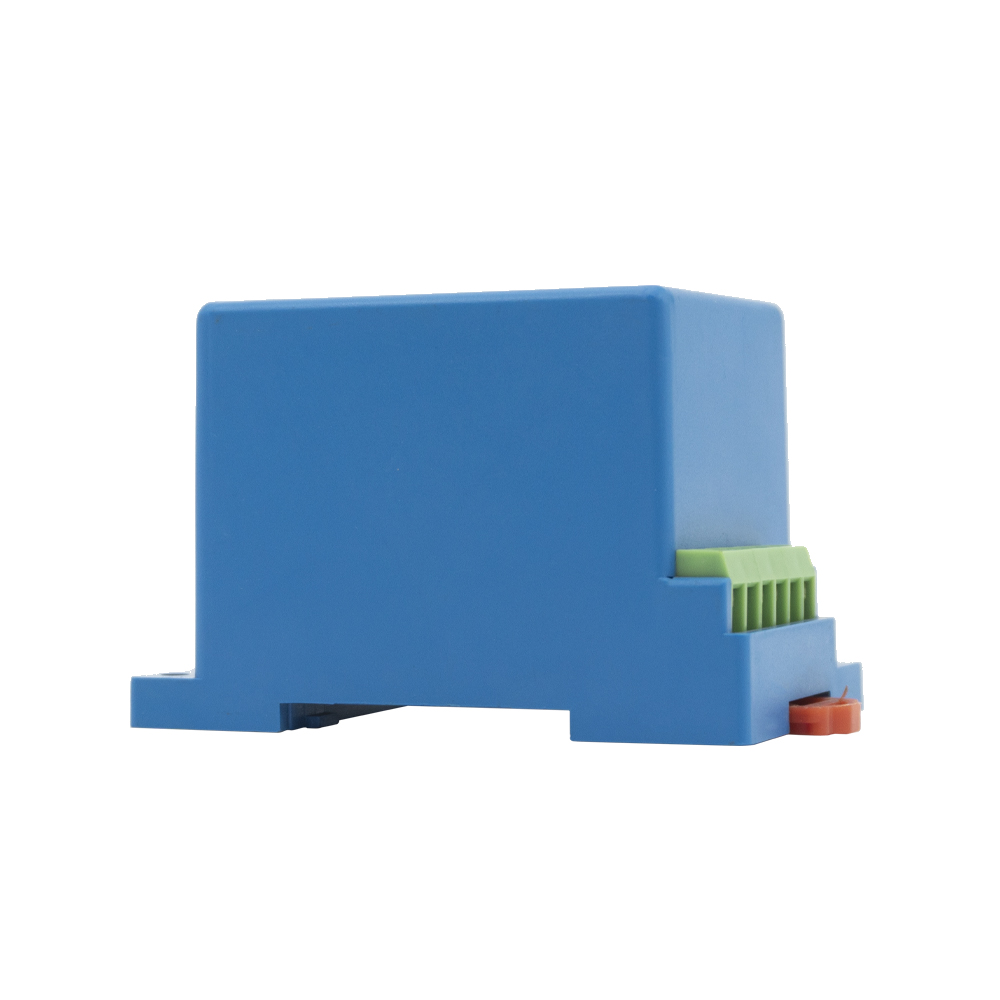

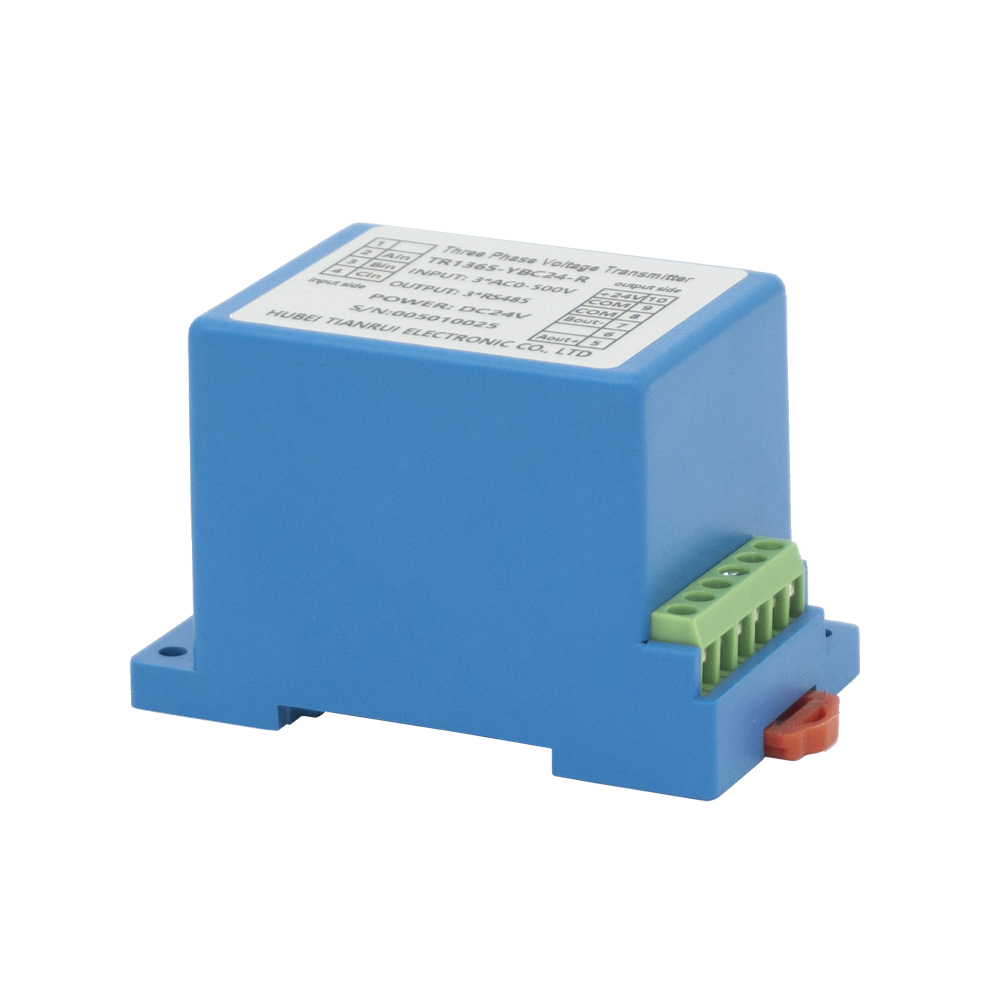

TR1365-YBC24-R
TR
Caractéristiques du produit
Un transducteur de tension triphasé est un appareil de mesure conçu pour surveiller la tension alternative triphasée et la convertir en un signal de sortie proportionnel et standardisé tel que 0-10 V ou 4-20 mA. Il permet une mesure précise des tensions phase-phase ou phase-neutre tout en assurant une isolation électrique entre les entrées haute tension et les circuits de commande de bas niveau. Avec une haute précision, une forte capacité anti-interférence et des performances stables, les transducteurs de tension triphasés sont idéaux pour la surveillance continue dans les systèmes électriques complexes. Ils sont largement utilisés dans les panneaux de distribution d'énergie, l'automatisation industrielle, le contrôle des moteurs, les systèmes de gestion de l'énergie et les installations d'énergie renouvelable, contribuant ainsi à améliorer la sécurité opérationnelle, l'efficacité et la fiabilité du système.
Applications du produit
Panneaux de distribution d'énergie : surveillance des jeux de barres et des tensions entrantes/sortantes dans les appareillages de commutation et les sous-stations.
Automatisation industrielle : fourniture d'un retour de tension pour les entraînements de moteur, les automates programmables et les systèmes de contrôle de processus.
Systèmes d'énergie renouvelable : suivi des tensions du réseau et des générateurs dans les installations solaires/éoliennes.
Gestion des bâtiments et des installations : surveillance de la qualité de l'approvisionnement triphasé pour les systèmes CVC, les ascenseurs et les centres de données.
Dimension mécanique (mm)
| Paramètres électriques | Plage de mesure primaire | 0-600 V CA | Sortie nominale secondaire | 0-10 V, 4-20 mA, 0-20 mA |
| Précision | 0,50% | Linéarité | 0,10% | |
| Capacité de chargement | Sortie tension : 5 mA Sortie courant : 6 V | Fréquence de puissance Tension résistée | 2,5 kV AC / 1 min | |
| Capacité de surcharge | 2 × entrée nominale | Bande de fréquence | 20-5 kHz | |
| Dérive de température | ≤100 ppm/℃ | Consommation actuelle | < 15 mA+IOUT | |
| Temps de réponse | < 250 ms | Tension d'alimentation | 12 V, 24 V CC ; 220 V CA | |
| Tension de décalage | ≤ 10mV | / | / | |
| Environnement opérationnel | Température de fonctionnement ambiante | -10℃-+70℃ | Température de stockage ambiant | -25℃-+85℃ |
