Comment détecter le courant de fuite ?

Le courant de fuite fait référence à un flux involontaire de courant électrique d'un conducteur vers la terre ou d'autres chemins involontaires, souvent provoqué par une dégradation de l'isolation, l'humidité ou des défauts dans l'équipement électrique. La détection du courant de fuite est essentielle pour garantir la sécurité électrique, prévenir les dommages aux équipements et éviter les dangers potentiels tels qu'un choc électrique ou un incendie. Les capteurs de courant de fuite sont des appareils spécialisés conçus pour mesurer et surveiller ces courants indésirables en temps réel.

Les capteurs de courant de fuite fonctionnent en mesurant le courant différentiel dans un circuit. Dans un système équilibré et correctement isolé, la somme des courants dans les conducteurs sous tension et neutre doit être nulle. Lorsqu’une fuite se produit, une partie du courant est détournée vers la terre ou vers un autre chemin involontaire, créant ainsi un déséquilibre. Les capteurs de courant de fuite détectent ce déséquilibre et le convertissent en un signal mesurable.

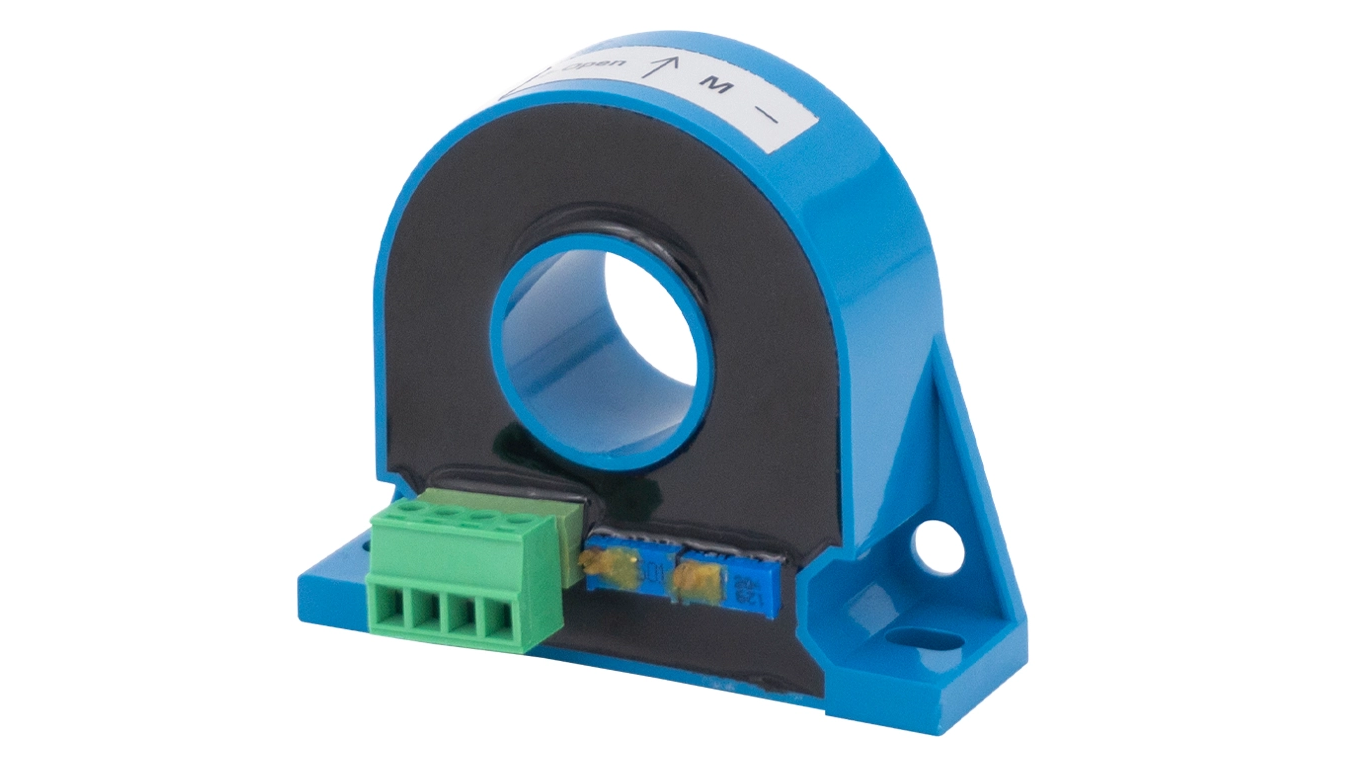

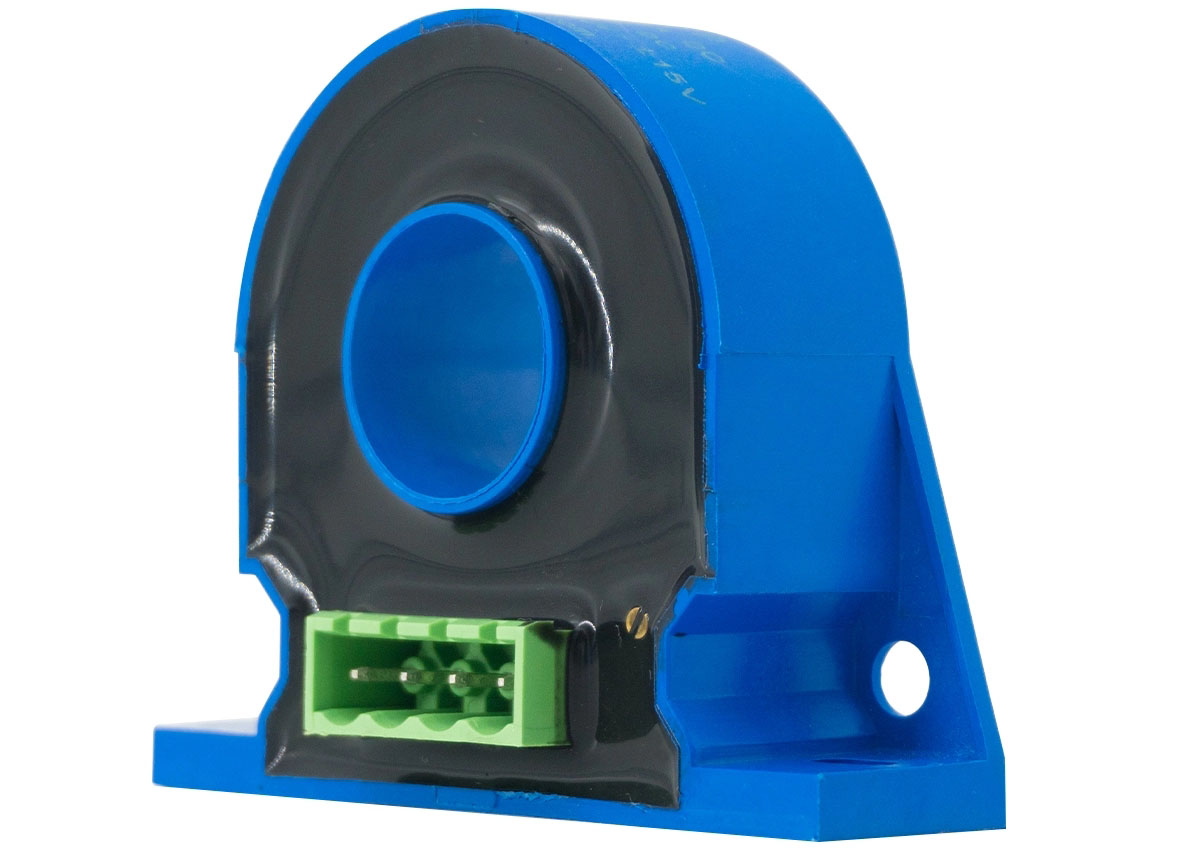

Les transformateurs de courant homopolaire sont couramment utilisés pour la détection des fuites. Ces capteurs encerclent les conducteurs sous tension et neutre. En fonctionnement normal, le flux magnétique généré par les courants s'annule. Si un courant de fuite se produit, le déséquilibre produit un flux magnétique net, qui est détecté par le noyau du transformateur et converti en un signal de tension proportionnel au courant de fuite.

Le capteur à effet Hall utilise un capteur de champ magnétique pour détecter le courant net dans un conducteur. Ils peuvent mesurer les courants de fuite CA et CC et conviennent aux systèmes où une surveillance continue des fuites est requise. Les capteurs de fuite à pince sont des appareils portables qui peuvent être fixés autour d'un conducteur pour détecter le courant de fuite sans couper le circuit. Ils sont pratiques pour les inspections de maintenance et la surveillance temporaire.

Les capteurs de courant de fuite ont de nombreuses applications dans les environnements industriels, commerciaux et résidentiels. Dans les bâtiments résidentiels et commerciaux, les capteurs de courant de fuite sont utilisés avec des dispositifs à courant résiduel ou des disjoncteurs à courant résiduel pour détecter les défauts à la terre et déclencher les circuits, évitant ainsi les risques de choc électrique. Les machines industrielles, les moteurs et les systèmes d'automatisation fonctionnent souvent à haute tension et dans des conditions difficiles. Les capteurs de courant de fuite détectent précocement la dégradation de l'isolation ou les défauts d'équipement, réduisant ainsi les temps d'arrêt et évitant des dommages coûteux.

Dans les installations photovoltaïques, les systèmes de stockage d'énergie et les stations de recharge pour véhicules électriques, les capteurs de courant de fuite contribuent à garantir la sécurité électrique et la conformité réglementaire en surveillant en permanence les conditions d'isolation et en détectant les défauts à la terre. Dans les centres de données et les établissements médicaux, la surveillance continue des courants de fuite garantit un fonctionnement ininterrompu et protège les équipements sensibles des défauts électriques.

Les capteurs de courant de fuite sont essentiels pour détecter les flux de courant involontaires qui pourraient indiquer une défaillance d'isolation ou des défauts dans les systèmes électriques. En surveillant les courants différentiels, ils fournissent des alertes précoces sur les dangers potentiels, permettant ainsi une maintenance préventive et le respect des normes de sécurité. Leur polyvalence permet une application dans les systèmes d’énergie résidentiels, commerciaux, industriels et renouvelables, ce qui en fait un composant essentiel des solutions modernes de sécurité et de surveillance électriques.
