Comment fonctionne un transducteur de courant ?

Principe de fonctionnement d'un transducteur de courant

Un transducteur de courant fonctionne en détectant le champ magnétique ou la tension généré par un courant électrique et en convertissant cette information en signal électrique. Différents types de transducteurs de courant utilisent différentes technologies de détection.

Un transducteur de courant basé sur un transformateur fonctionne selon le principe de l'induction électromagnétique. Lorsque le courant alternatif traverse le conducteur primaire, il crée un champ magnétique autour du conducteur. Un noyau magnétique à l'intérieur du transducteur collecte ce champ magnétique et génère un courant plus faible dans l'enroulement secondaire. Le signal secondaire est proportionnel au courant primaire et peut être utilisé pour la mesure et la protection.

Par exemple, un transformateur de courant peut convertir un courant élevé tel que 500 A en un signal plus petit tel que 5 A ou 1 A, qui peut être mesuré en toute sécurité par des compteurs et des équipements de contrôle.

Un transducteur de courant à effet Hall utilise la technologie à effet Hall pour mesurer le courant. Un capteur Hall est placé à l’intérieur du champ magnétique créé par le conducteur porteur de courant. Lorsque le courant traverse le conducteur, le champ magnétique change et l'élément Hall génère un signal de tension. Ce signal est ensuite amplifié et traité pour produire une sortie proportionnelle au courant d'entrée. Les transducteurs de courant à effet Hall peuvent mesurer les courants alternatifs et continus, ce qui les rend adaptés aux systèmes de batteries, aux véhicules électriques, aux systèmes d'énergie solaire et aux équipements industriels.

Un transducteur de courant shunt utilise une résistance de précision à faible résistance appelée résistance shunt. Lorsque le courant traverse la résistance, une petite chute de tension est créée. Le transducteur mesure cette tension et la convertit en valeur de courant. Cette méthode fournit des mesures précises et est couramment utilisée dans les appareils électroniques et les systèmes d'alimentation CC.

Signaux de sortie des transducteurs de courant

Les transducteurs de courant peuvent fournir différents types de signaux de sortie en fonction des exigences de l'application.

Les transducteurs de courant de sortie de tension fournissent des signaux tels que 0 à 5 V ou 0 à 10 V. Ces signaux sont couramment utilisés dans les systèmes de contrôle et les équipements de surveillance.

Les transducteurs de sortie de courant utilisent souvent des signaux de 4 à 20 mA. Cette norme est largement utilisée dans les applications industrielles car le signal peut parcourir de longues distances et présente une forte résistance aux interférences électriques.

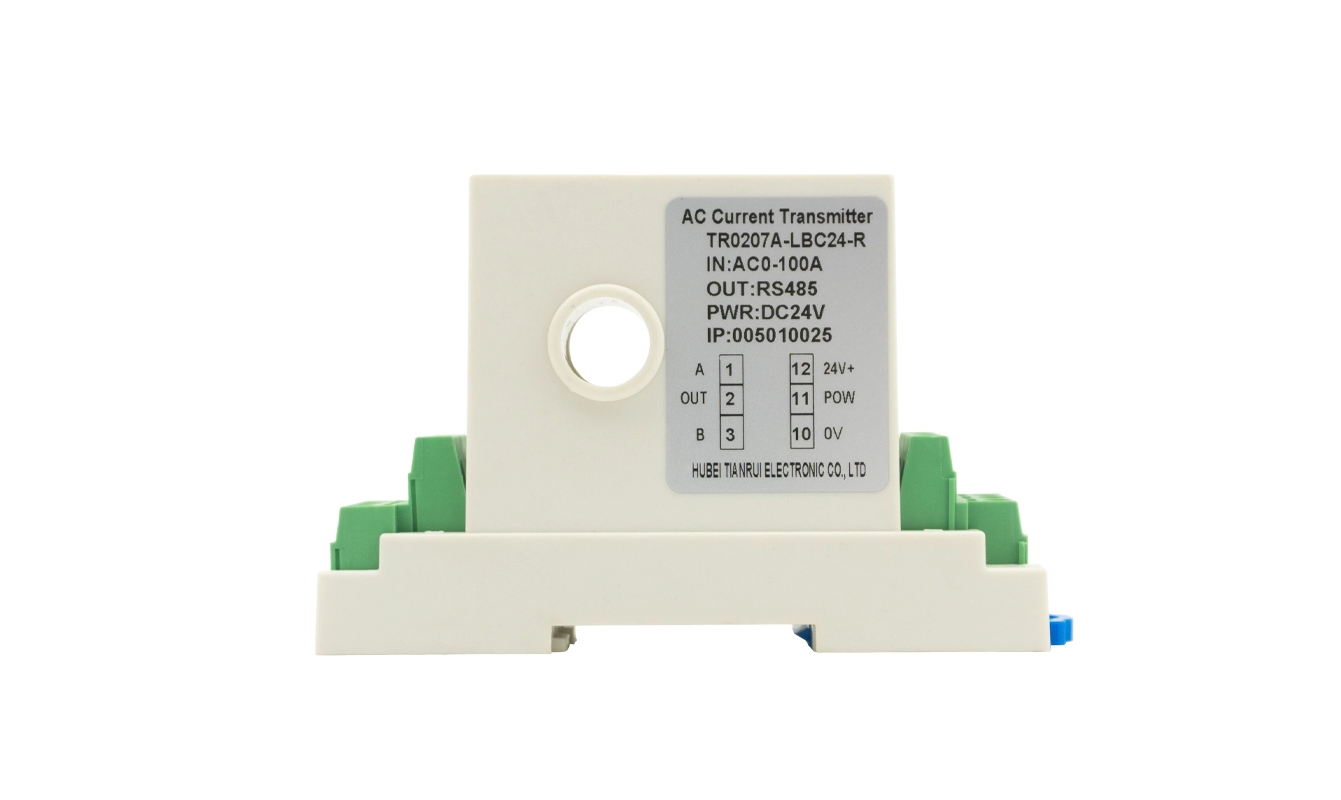

Les transducteurs de courant à sortie numérique peuvent communiquer directement avec les systèmes de contrôle modernes via des interfaces telles que RS485, bus CAN et Modbus. Ces appareils conviennent aux systèmes intelligents de surveillance et d’automatisation.

Avantages des transducteurs de courant

Les transducteurs de courant assurent l'isolation électrique entre les circuits haute puissance et les équipements de mesure. Cela améliore la sécurité du système et protège les appareils électroniques sensibles des conditions de haute tension et de courant élevé.

Ils offrent également une précision de mesure élevée, une vitesse de réponse rapide, une conception compacte et une intégration facile avec les systèmes automatisés. Les transducteurs de courant modernes ont généralement une faible consommation d'énergie et peuvent fonctionner de manière fiable dans des environnements industriels exigeants.

Applications des transducteurs de courant

Les transducteurs de courant sont largement utilisés dans de nombreuses industries. Dans les systèmes électriques, ils sont utilisés pour la surveillance de l’énergie, la protection électrique et la gestion de la charge. Dans les systèmes d’énergie renouvelable, ils mesurent le courant provenant des panneaux solaires, des éoliennes et des systèmes de stockage par batteries. Dans les véhicules électriques, ils surveillent le courant de charge de la batterie et le courant du moteur. Dans l'automatisation industrielle, ils sont utilisés pour le contrôle des moteurs, la surveillance des équipements et la détection des défauts.

Conclusion

Un transducteur de courant fonctionne en détectant le courant électrique par induction électromagnétique, technologie à effet Hall ou mesure de résistance, et en le convertissant en un signal de sortie lisible. En fournissant une mesure de courant précise et isolée, les transducteurs de courant jouent un rôle important dans les systèmes électriques modernes, en améliorant la sécurité, l'efficacité énergétique et les performances de contrôle.
