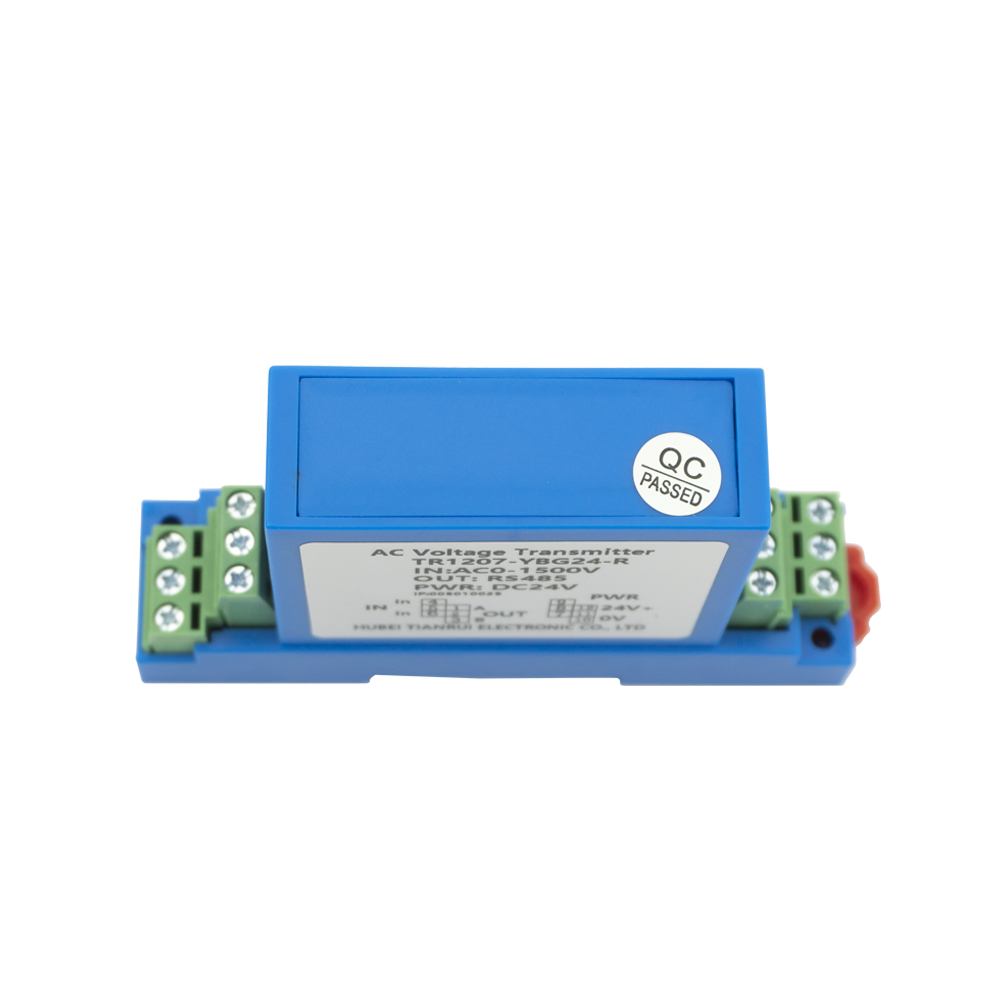

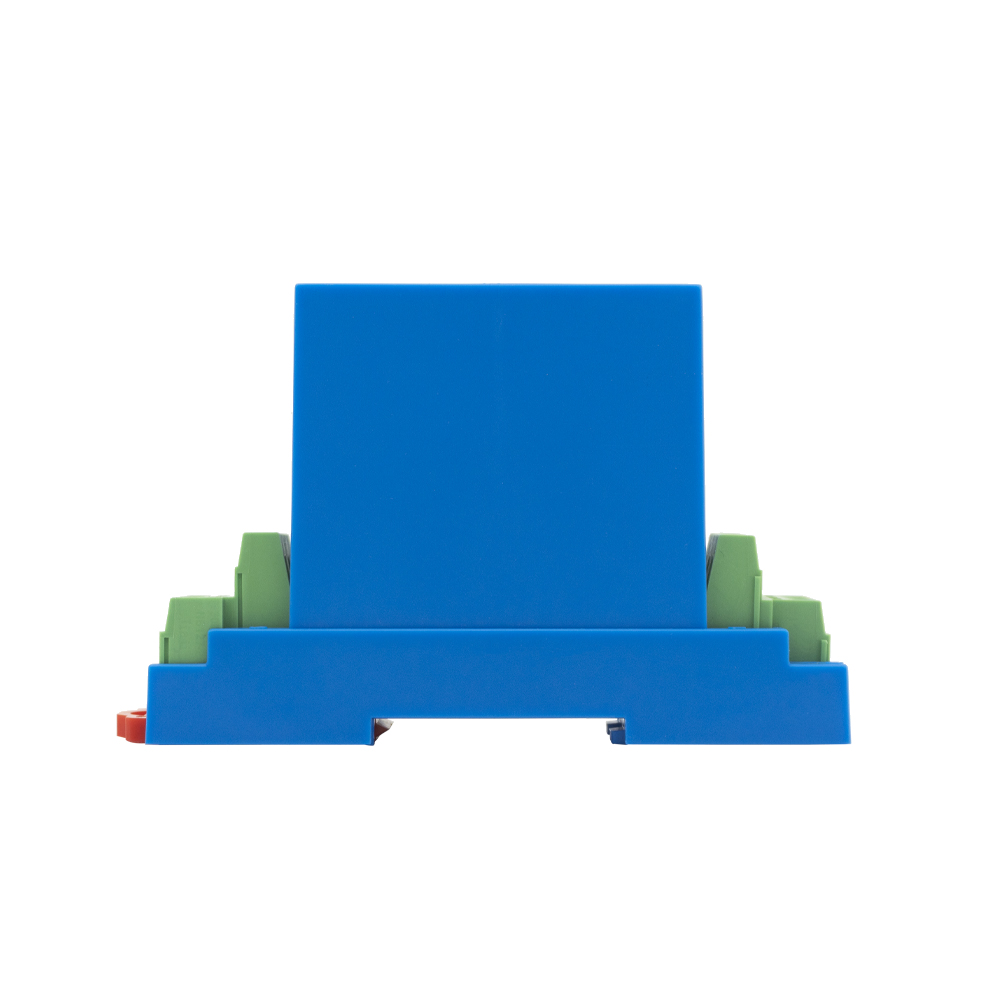

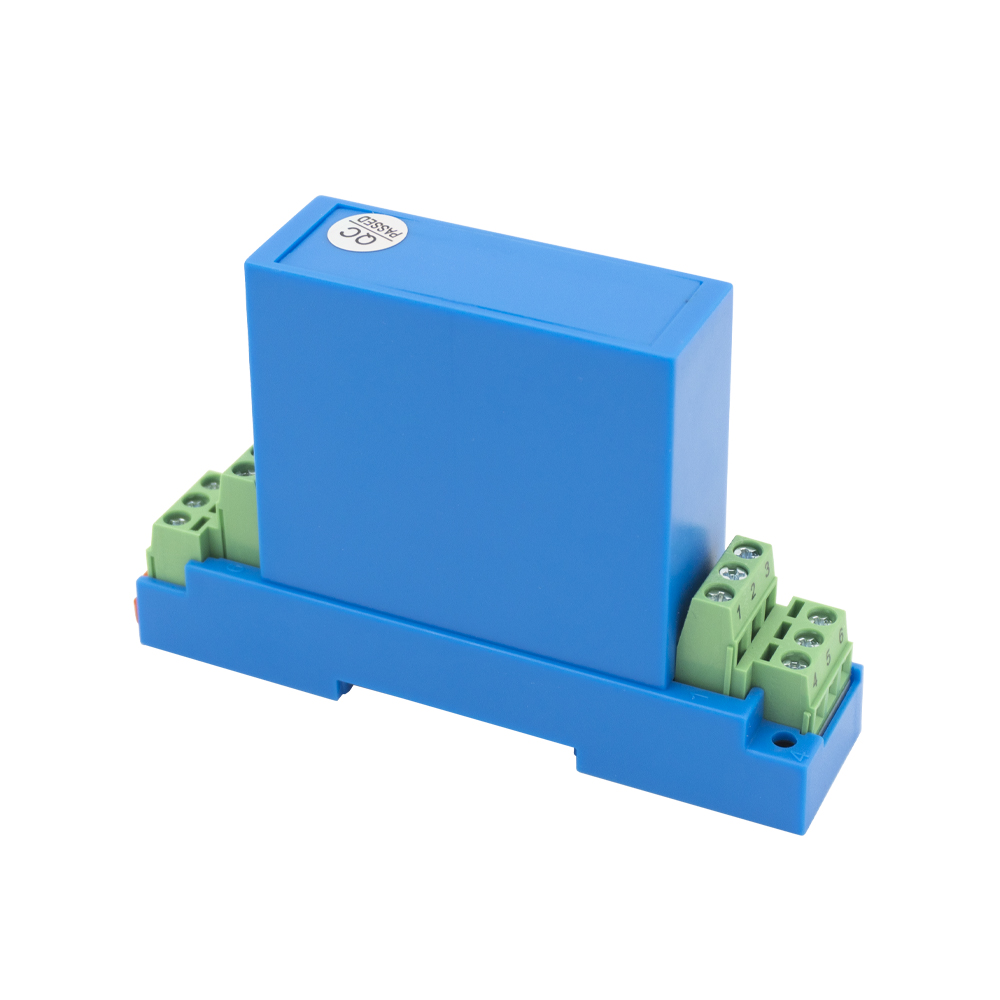

TR1307-YBG24-R
TR
Un transducteur de tension alternative (capteur de courant) est un appareil de mesure utilisé pour surveiller la tension alternative et la convertir en un signal électrique proportionnel adapté aux systèmes de contrôle et de surveillance. Il combine la mesure de tension avec une technologie de détection de courant pour fournir des signaux de sortie précis, stables et fiables tels que 0 à 10 V ou 4 à 20 mA. Le dispositif assure une isolation électrique efficace entre l'entrée haute tension et la sortie basse tension, garantissant un fonctionnement sûr et une forte résistance aux interférences électromagnétiques. Les transducteurs de tension alternative sont largement utilisés dans la distribution d'énergie, l'automatisation industrielle, la gestion de l'énergie et la surveillance des équipements électriques, contribuant ainsi à améliorer l'efficacité, la protection et la fiabilité opérationnelle du système.
Systèmes de distribution d'énergie : surveillance des tensions des jeux de barres et des lignes dans les appareillages de commutation et les sous-stations.
Automatisation industrielle : fourniture d'un retour de tension pour les automates programmables et les entraînements de moteur dans les processus de fabrication.
Énergie renouvelable : surveillance de la tension du réseau CA et de la sortie de l'onduleur dans les systèmes d'énergie solaire/éolienne.
Gestion des bâtiments : mesure de la tension d'alimentation pour les systèmes de CVC et de contrôle de l'éclairage.
| Paramètres électriques | Plage de mesure primaire | 0-1500 V CA | Sortie nominale secondaire | 0-5V, 0-10V, 4-20mA, 0-20mA |
| Précision | 1% | Linéarité | 0,50% | |
| Capacité de chargement | 5 mA | Fréquence de puissance Tension résistée | 2,5 kV AC / 1 min | |
| Dérive de température | ≤500 ppm/℃ | Bande de fréquence | 50Hz | |
| di / dt suivi avec précision | > 50A / μs | Consommation actuelle | < 10mA+I SORTIE | |
| Temps de réponse | < 200 ms | Tension d'alimentation | 12 V, 24 V CC ; 220 V CA | |
| Environnement opérationnel | Température de fonctionnement ambiante | -10℃-+70℃ | Température de stockage ambiant | -25℃-+85℃ |
