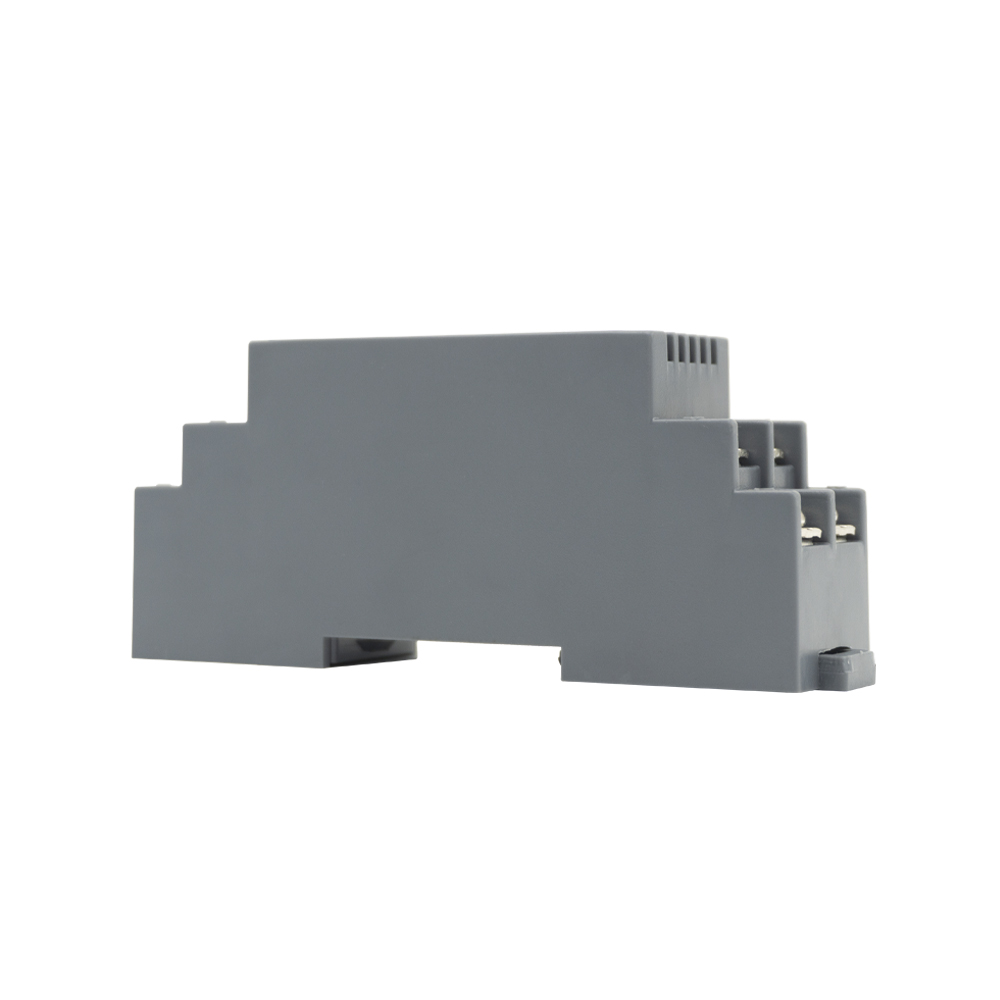

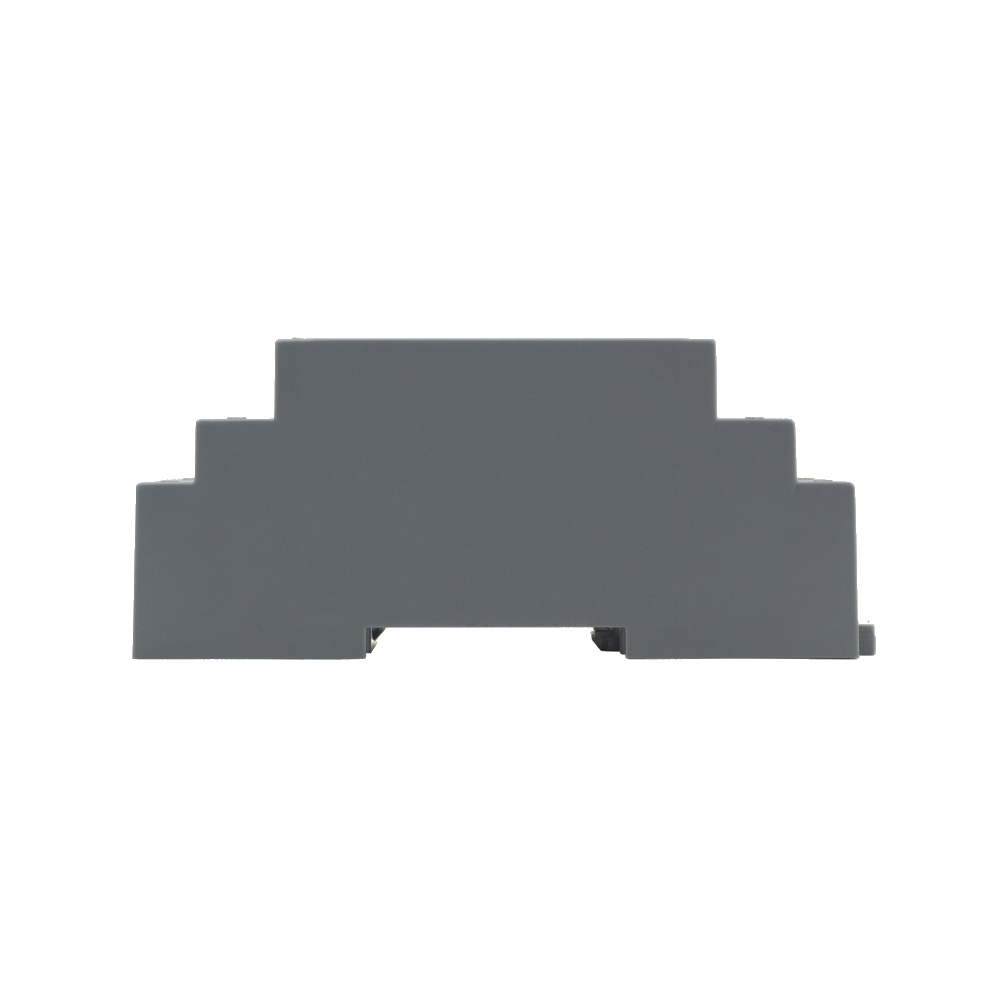

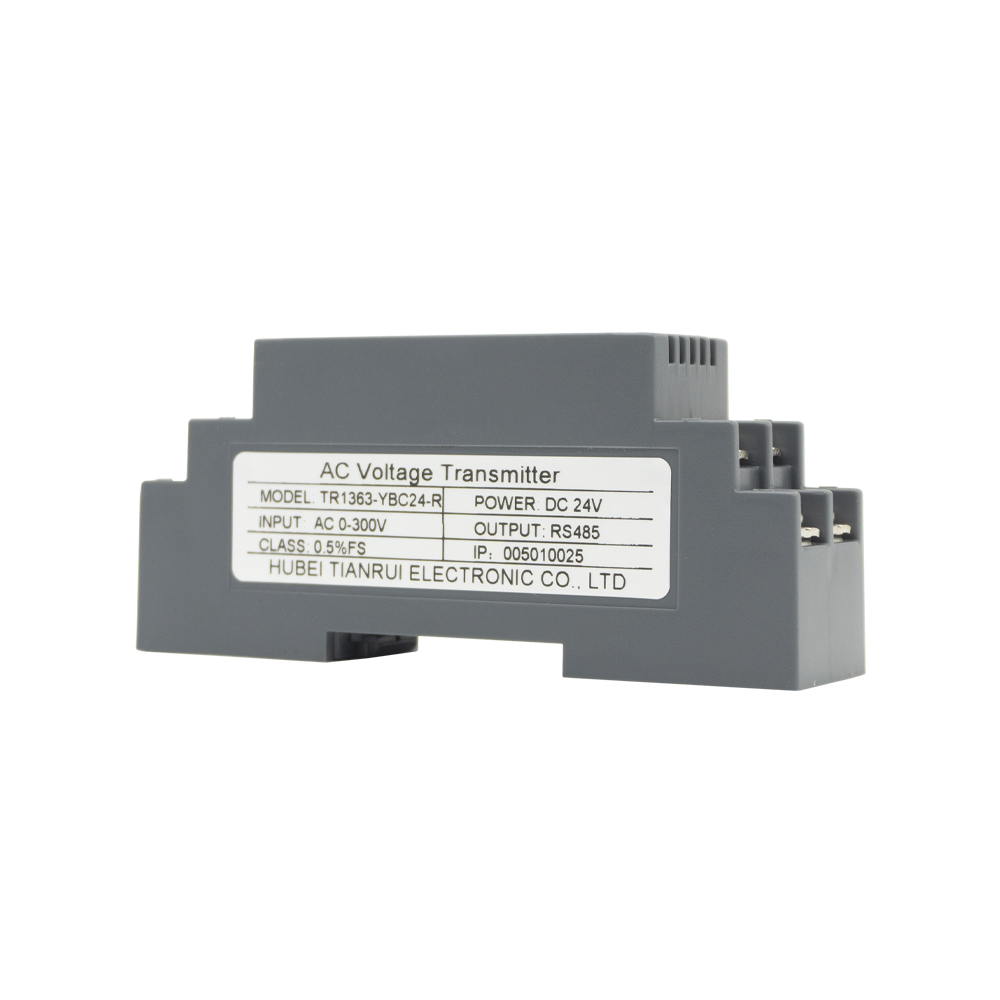

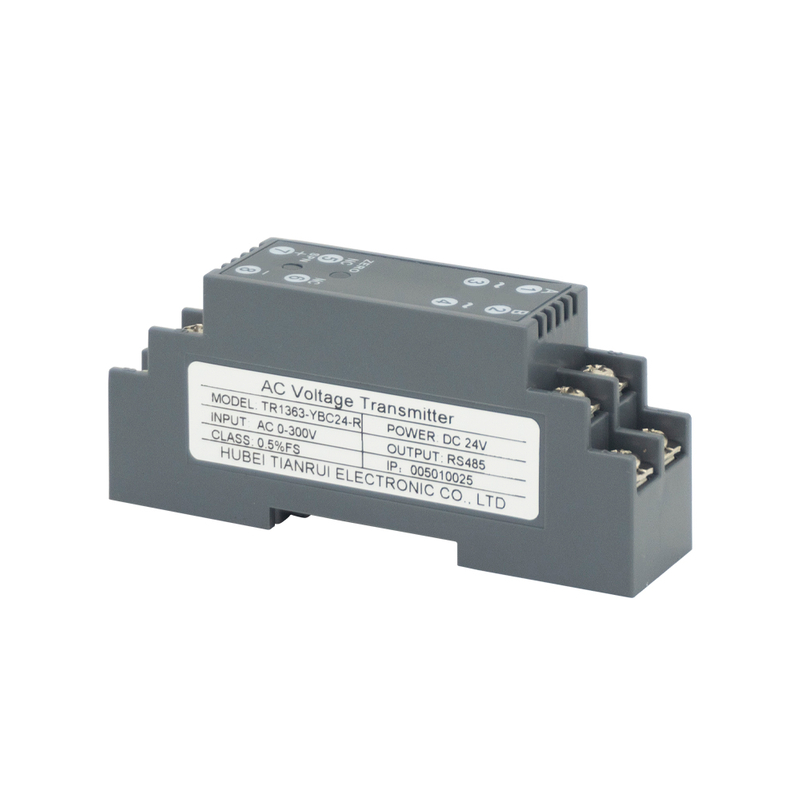

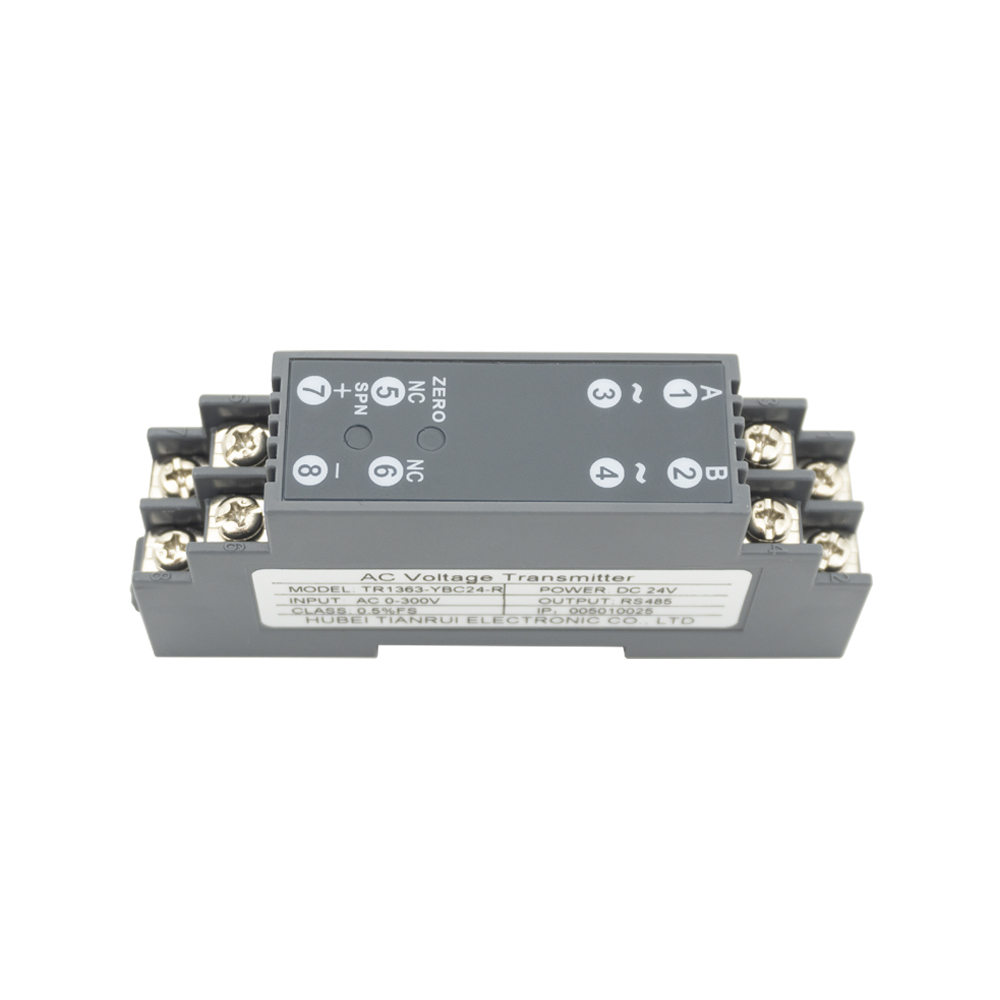

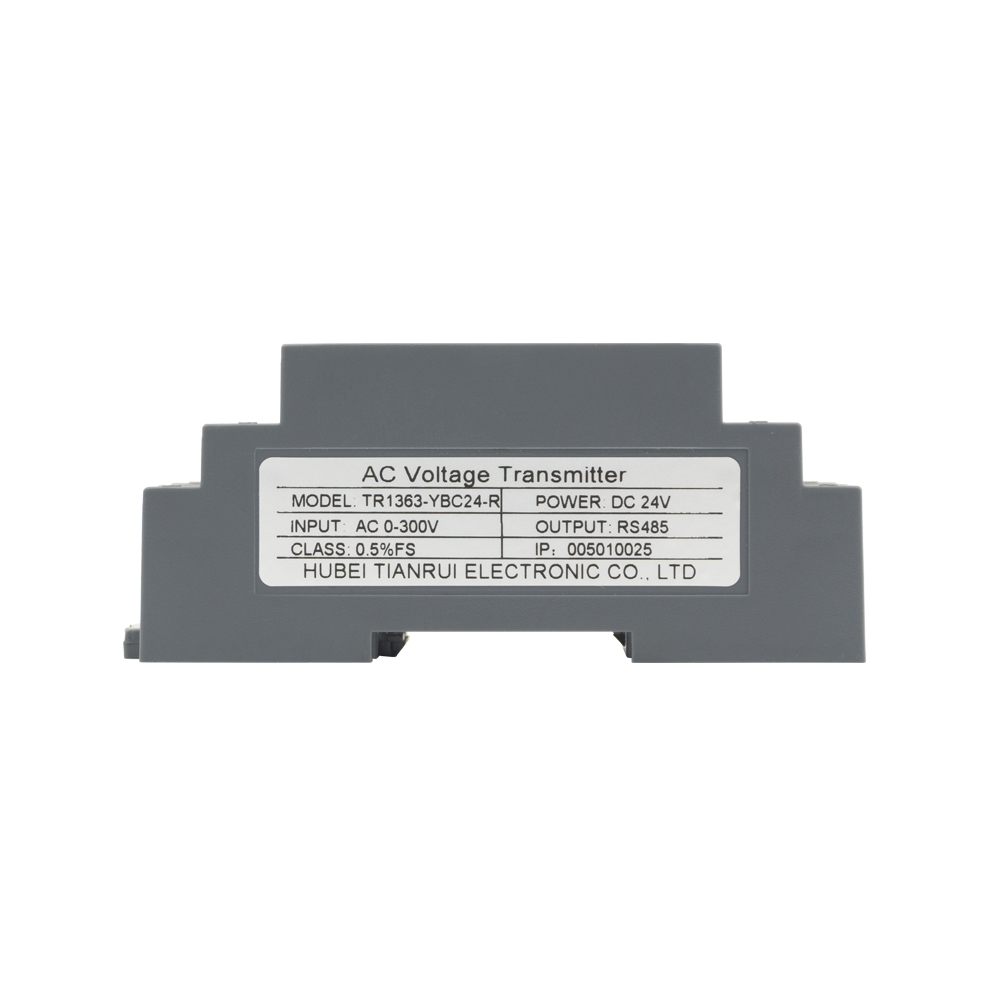

TR1363-YBC24-R
TR
Un transducteur de tension alternative est un appareil de précision utilisé pour mesurer la tension alternative et la convertir en un signal de sortie standardisé, tel que 0 à 10 V ou 4 à 20 mA, pour les systèmes de surveillance et de contrôle. Il fournit une isolation électrique précise entre l'entrée haute tension et la sortie basse tension, garantissant ainsi un fonctionnement sûr des équipements connectés. Les transducteurs de tension alternative sont conçus pour une haute précision, une réponse rapide et des performances stables à long terme. Ils sont largement utilisés dans les systèmes de distribution d’énergie, l’automatisation industrielle, la gestion de l’énergie et les applications de tests électriques. En permettant la mesure de tension en temps réel, les transducteurs de tension alternative contribuent à améliorer la fiabilité, l'efficacité et la protection du système contre les conditions de fonctionnement anormales.
Systèmes de distribution d'énergie : surveillance des tensions des jeux de barres et des lignes dans les appareillages de commutation et les sous-stations.
Automatisation industrielle : fourniture d'un retour de tension pour les automates programmables et les entraînements de moteur dans les processus de fabrication.
Énergie renouvelable : surveillance de la tension du réseau CA et de la sortie de l'onduleur dans les systèmes d'énergie solaire/éolienne.
Gestion des bâtiments : mesure de la tension d'alimentation pour les systèmes de CVC et de contrôle de l'éclairage.
Données techniques
| Paramètres électriques | Plage de tension d'entrée | 0-1000 V CA | Sortie nominale secondaire | 0-5V, 0-10V, 4-20mA, 0-20mA |
| Précision | 0,2% FS | Gamme de fréquences | 50-400Hz | |
| Capacité de chargement | Sortie tension : RL≤ 500Ω Sortie courant : RL≥ 10kΩ | Fréquence de puissance Tension résistée | 2kV CA/1min | |
| Consommation d'énergie nominale | ≤ 1,5W | Dérive de température | ≤ 0,02 %FS/℃ | |
| Temps de réponse | < 200 ms | Tension d'alimentation | 12 V-32 V CC | |
| Environnement opérationnel | Température de fonctionnement ambiante | -20℃-+55℃ | / | / |
