Mesurer les signaux d'impulsion avec les bobines de Rogowski

Dans le domaine de l'ingénierie électrique, une mesure précise des signaux d'impulsion avec des valeurs de pointe élevées est cruciale. L'un des outils les plus efficaces pour cette tâche est la bobine Rogowski. Cet article plonge dans les subtilités de la mesure des signaux de pouls à l'aide de bobines Rogowski, explorant leurs avantages, leurs applications et la science derrière leur fonctionnalité.

Comprendre les bobines Rogowski

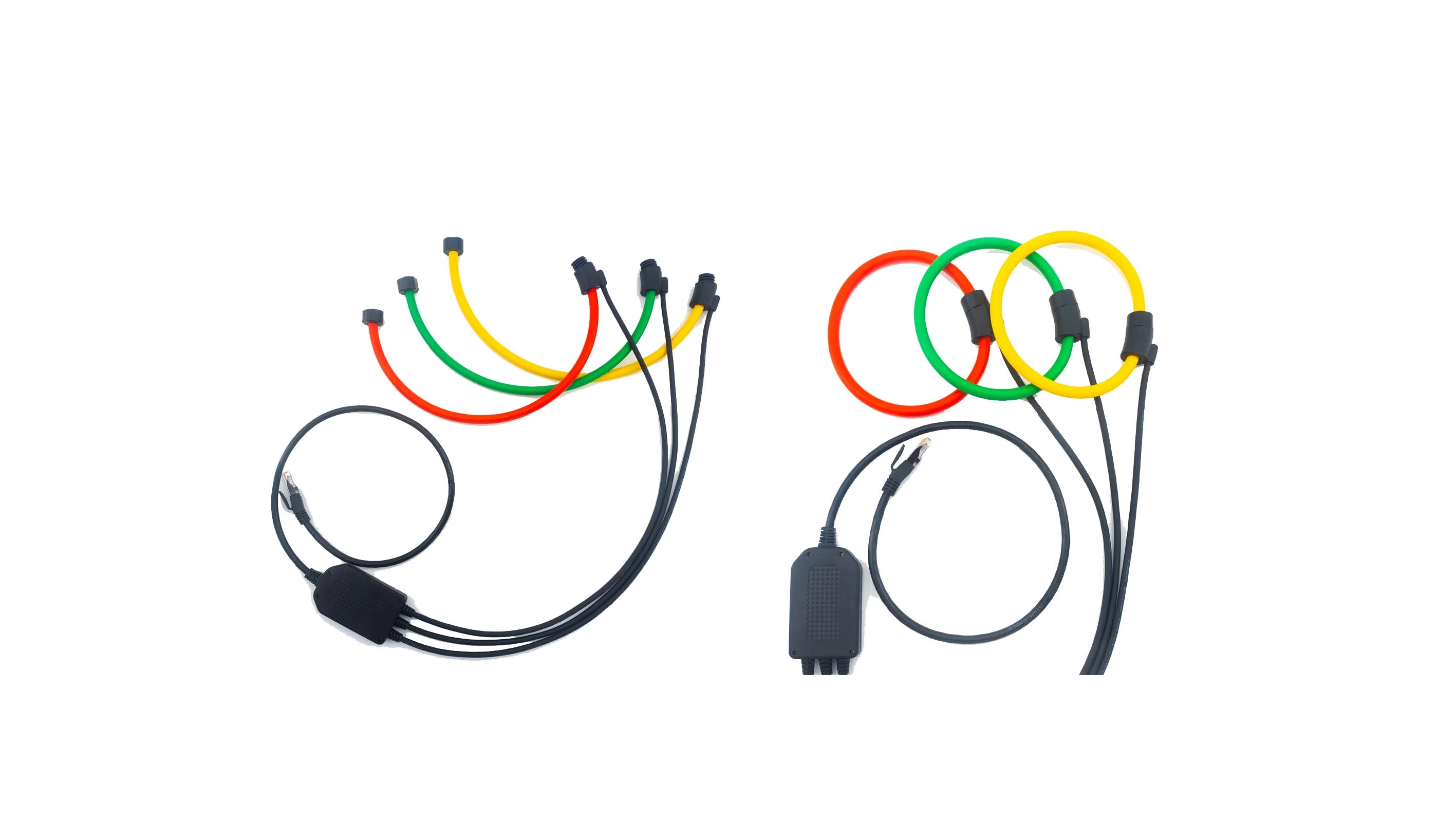

Les bobines de Rogowski sont des appareils spécialisés utilisés pour mesurer le courant alternatif (AC) et les signaux d'impulsion. Nommées d'après le physicien allemand Walter Rogowski, ces bobines sont conçues pour détecter les signaux haute fréquence et les valeurs de crête élevées avec une précision remarquable.

Conception et structure

La bobine de Rogowski consiste en un enroulement hélicoïdal de fil, généralement enroulé sur un noyau non magnétique. Cette conception permet à la bobine d'être flexible et adaptable à différentes formes et tailles de conducteurs. La principale caractéristique d'une bobine Rogowski est son noyau à air, qui élimine les problèmes de saturation généralement associés aux transformateurs à noyau de fer.

Principe de fonctionnement

Le principe de fonctionnement d'une bobine Rogowski est basé sur la loi de Faraday sur l'induction électromagnétique. Lorsqu'un conducteur de courant de courant passe par la bobine, il induit une tension proportionnelle au taux de variation du courant. Cette tension induite est ensuite intégrée pour fournir une mesure de la forme d'onde de courant, ce qui rend les bobines Rogowski idéales pour capturer des signaux d'impulsion avec des valeurs de pic élevées.

Avantages de l'utilisation de bobines Rogowski

Les bobines Rogowski offrent plusieurs avantages par rapport aux transformateurs de courant traditionnels et autres dispositifs de mesure. Ces avantages en font le choix préféré pour de nombreuses applications en génie électrique et en systèmes d'alimentation.

Haute précision et linéarité

L’un des principaux avantages des bobines de Rogowski réside dans leur grande précision et leur linéarité. Contrairement aux transformateurs de courant traditionnels, les bobines Rogowski ne souffrent pas de saturation du noyau.
