Qu'est-ce qu'un transducteur de puissance ?

Un transducteur de puissance est un appareil de mesure électrique qui convertit les paramètres électriques tels que la tension, le courant, la puissance, la fréquence ou le facteur de puissance en signaux analogiques ou numériques standard pour les systèmes de surveillance, de contrôle et d'acquisition de données. Il agit comme un pont essentiel entre les circuits électriques haute puissance et les équipements de contrôle, d'automatisation ou de mesure basse tension, garantissant une transmission de signal sûre, précise et isolée. Largement utilisés dans la distribution d'énergie, l'automatisation industrielle, la gestion de l'énergie et les équipements électriques, les transducteurs de puissance fournissent des données stables et fiables pour une surveillance en temps réel et un contrôle intelligent.

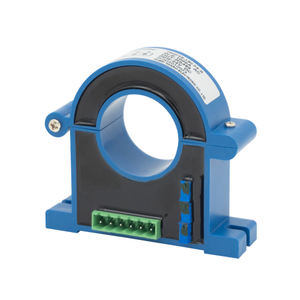

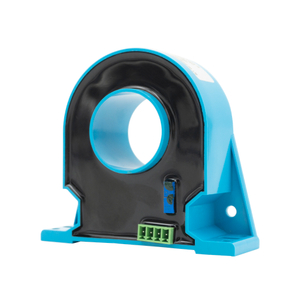

Un transducteur de courant est un transducteur spécialement conçu pour mesurer le courant alternatif (AC) ou le courant continu (DC) dans un circuit. Il échantillonne le signal de courant via une unité de détection de haute précision, telle qu'un transformateur de courant, un capteur à effet Hall ou une résistance shunt, et le convertit en une sortie de courant continu standard, généralement 4 à 20 mA, 0 à 5 V ou 0 à 10 V. Ce type de transducteur assure une isolation électrique entre le circuit primaire à courant élevé et le circuit de commande secondaire à basse tension, empêchant ainsi efficacement les interférences et garantissant la sécurité de l'opérateur. Les transducteurs de courant sont largement utilisés dans la commande de moteurs, les systèmes d'alimentation, les convertisseurs de fréquence et les panneaux de surveillance de puissance pour détecter les surcharges, les courts-circuits et les conditions de fonctionnement anormales.

Un transducteur de tension est utilisé pour mesurer la tension alternative ou continue et convertir les signaux haute tension en signaux standardisés basse tension ou faible courant. Il utilise des diviseurs de tension résistifs de précision, des transformateurs de tension ou des capteurs de tension Hall pour obtenir un échantillonnage et une isolation précis. En réduisant la haute tension à un niveau sûr et mesurable, il permet aux instruments, automates et enregistreurs de données de surveiller en toute sécurité la tension du réseau, la sortie du générateur, la tension de la batterie et l'alimentation de l'équipement. Les transducteurs de tension se caractérisent par une grande précision, une bonne linéarité, une forte capacité anti-interférence et une stabilité à long terme, ce qui les rend indispensables dans les armoires de distribution d'énergie, les systèmes UPS, les réseaux intelligents et la surveillance de l'alimentation industrielle.

Dans les applications pratiques, les transducteurs de courant et de tension sont souvent utilisés ensemble pour calculer la puissance active, la puissance réactive, la puissance apparente et la consommation d'énergie. Ensemble, ils forment le cœur d’un système complet de surveillance de l’énergie. Avec le développement des réseaux intelligents et de l'intelligence industrielle, les transducteurs de puissance modernes deviennent de plus en plus miniaturisés, numériques et intégrés, prenant en charge une plus grande précision, une réponse plus rapide et des fonctions de communication telles que RS485 et Modbus.
