Quelle est la précision d’une bobine Rogowski ?

Une bobine de Rogowski est un type de transformateur de courant conçu pour mesurer le courant alternatif avec une grande précision, une large bande passante et d'excellentes performances de sécurité. Il se compose d’une bobine enroulée uniformément placée autour d’un conducteur porteur de courant. Contrairement aux transformateurs de courant à noyau de fer traditionnels, une bobine de Rogowski utilise une structure à noyau d'air, qui élimine la saturation magnétique et lui permet de mesurer avec précision une très large gamme de courants. En raison de ces caractéristiques, les bobines Rogowski sont largement utilisées dans la surveillance de l'alimentation, l'analyse de la qualité de l'énergie et les systèmes électriques industriels.

La précision d'une bobine Rogowski dépend de plusieurs facteurs, notamment la conception de la bobine, l'uniformité du bobinage, la qualité de l'intégrateur électronique, la méthode d'étalonnage et les conditions d'installation. En général, une bobine Rogowski bien conçue peut atteindre une précision de mesure de 1 % près pour de nombreuses applications industrielles et commerciales. Dans les systèmes de haute précision, la précision peut atteindre environ 0,5 pour cent, voire mieux, lorsque la bobine est correctement calibrée et utilisée avec un circuit de conditionnement de signal de haute qualité.

L’un des principaux avantages affectant la précision est l’absence de noyau ferromagnétique. Les transformateurs de courant traditionnels peuvent souffrir d'une saturation du noyau lors de la mesure de courants élevés ou de signaux transitoires, ce qui réduit la précision des mesures. Une résistance Rogowski évite ce problème car son noyau d'air ne sature pas. Cela permet à l'appareil de maintenir des performances de mesure stables même lors d'événements de court-circuit, de courants d'appel élevés ou de formes d'onde de courant changeant rapidement. De ce fait, il est particulièrement adapté à la surveillance des courants importants et des phénomènes transitoires dans les systèmes électriques modernes.

Un autre facteur influençant la précision est la bande passante de la bobine de Rogowski. Parce que la bobine réagit au taux de variation du courant, elle peut mesurer des signaux sur une très large plage de fréquences. À l'aide d'un circuit intégrateur, le signal de sortie devient proportionnel au courant réel circulant dans le conducteur. Cette large bande passante permet aux bobines de Rogowski de mesurer non seulement les courants de fréquence industrielle standard, mais également les harmoniques et les signaux de commutation rapide produits par les équipements électroniques de puissance tels que les onduleurs, les entraînements de moteur et les systèmes d'énergie renouvelable.

L'installation joue également un rôle important dans le maintien de la précision des mesures. La bobine doit être placée uniformément autour du conducteur et le fil de retour doit suivre le chemin de la bobine pour minimiser les interférences électromagnétiques externes. Si la bobine n'est pas correctement positionnée ou si de forts champs magnétiques externes sont présents, les erreurs de mesure peuvent légèrement augmenter. Cependant, les conceptions modernes de bobines Rogowski incluent souvent des techniques de blindage et de compensation pour minimiser ces effets.

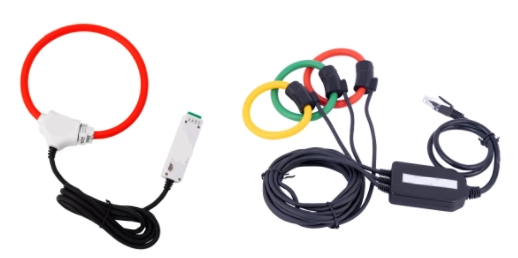

Dans les applications pratiques, les bobines de Rogowski sont couramment utilisées comme transformateurs de courant flexibles dans les panneaux de distribution électrique, les systèmes de surveillance de l'énergie et les analyseurs de qualité de l'énergie. Ils sont particulièrement utiles lors de la mesure de grandes barres omnibus ou de conducteurs irréguliers là où les transformateurs de courant conventionnels ne peuvent pas être facilement installés. Leur structure légère, leur niveau de sécurité élevé et leur précision fiable en font une excellente solution pour les mesures électriques modernes.

Dans l'ensemble, une bobine de Rogowski offre une grande précision pour la mesure du courant alternatif tout en offrant des avantages tels qu'une large plage de mesure, une immunité à la saturation magnétique et une excellente réponse dynamique. Lorsqu'il est correctement conçu et installé, il peut fournir des mesures de courant fiables qui répondent aux exigences de nombreuses applications de surveillance des systèmes industriels et électriques.
