Quels sont les avantages d'une bobine Rogowski

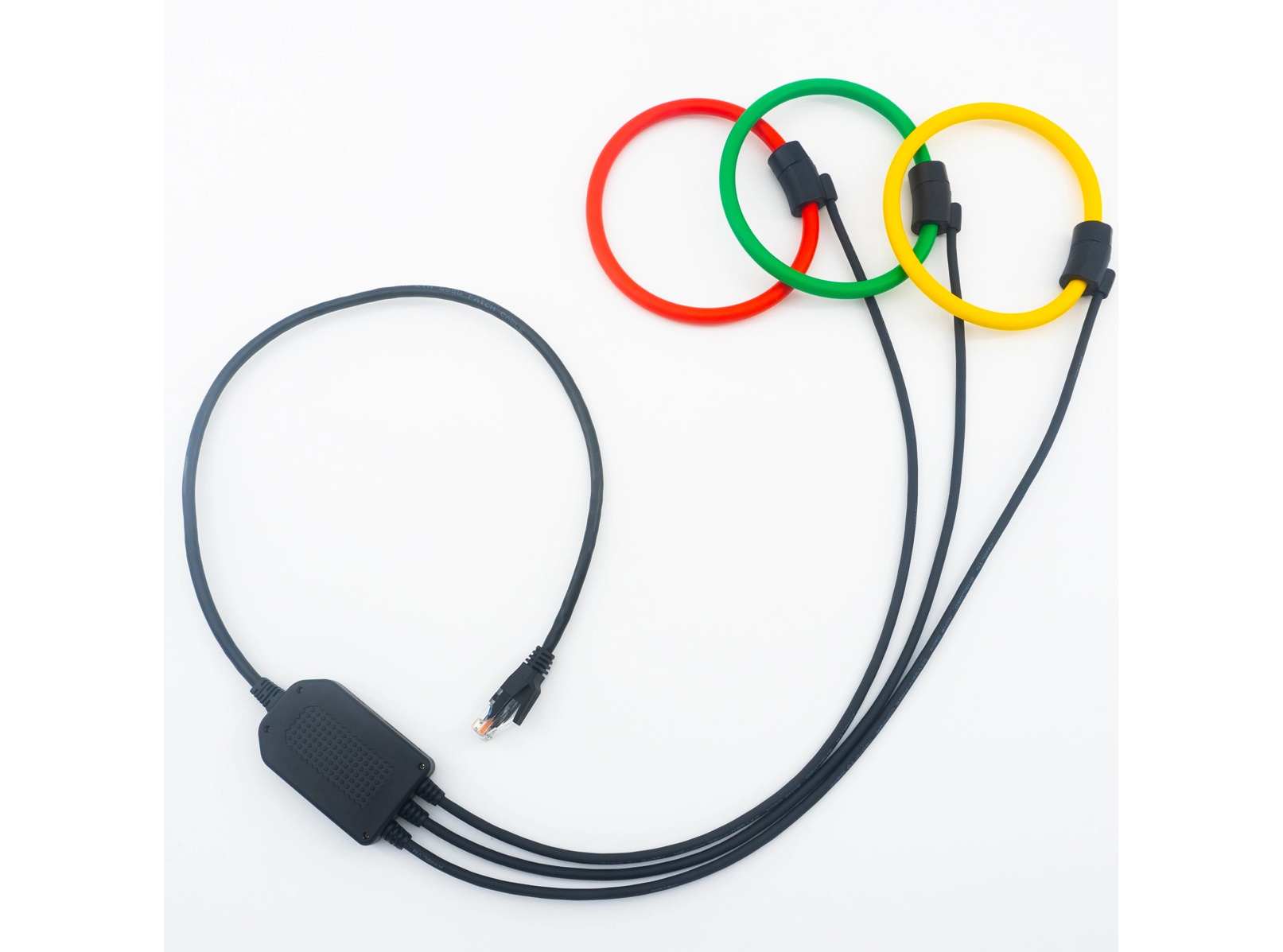

Une bobine de Rogowski est un dispositif flexible de détection de courant à noyau d'air largement utilisé pour mesurer le courant alternatif et le courant d'impulsion transitoire dans l'électronique de puissance, les réseaux électriques et les tests industriels. Comparé aux transformateurs de courant traditionnels dotés de noyaux de fer, il possède de nombreux avantages importants, ce qui en fait un choix privilégié dans de nombreux scénarios de mesure modernes.

Tout d’abord, les bobines Rogowski présentent une excellente linéarité sur une large plage de courant. Sans matériaux de noyau ferromagnétique, ils évitent les problèmes de saturation magnétique qui perturbent les transformateurs de courant à noyau de fer classiques. Même lors de la mesure de courants extrêmement importants allant de plusieurs centaines d'ampères à des centaines de kiloampères, le signal de sortie conserve une relation proportionnelle avec le courant mesuré. Ces performances linéaires exceptionnelles garantissent des résultats de mesure fiables, qu'il s'agisse d'un faible courant de fonctionnement ou d'un courant de défaut de court-circuit important. Il n'y a aucun risque de distorsion de mesure causée par la saturation du noyau lors de brusques surtensions de courant.

Deuxièmement, sa structure flexible et légère apporte une grande commodité d'installation. La plupart des bobines Rogowski peuvent être pliées et ouvertes, de sorte que les opérateurs n'ont pas besoin de déconnecter les conducteurs primaires lors de l'installation sur site. Les utilisateurs peuvent directement enrouler la bobine autour des jeux de barres, des câbles d'alimentation ou des bornes d'équipement. Une telle installation non intrusive permet d'économiser beaucoup de temps d'arrêt pour les équipements électriques. Dans les armoires électriques compactes et les espaces industriels étroits où les lourds transformateurs à noyau de fer ne peuvent pas s'adapter, les fines bobines de Rogowski peuvent compléter la détection du courant sans modifier les schémas de câblage existants.

Troisièmement, les bobines Rogowski offrent de bonnes performances en matière de sécurité. Puisqu'il n'y a pas de noyau de fer, aucune tension dangereuse en circuit ouvert ne se produira du côté secondaire, même si le circuit de traitement du signal est déconnecté. Pour les transformateurs de courant traditionnels, un circuit ouvert secondaire peut générer une haute tension mortelle et brûler les équipements, ce qui présente des risques cachés majeurs pour le personnel de terrain. Cette caractéristique réduit considérablement les risques de sécurité lors de la mise en service, de la maintenance et du fonctionnement à long terme.

De plus, il possède une large réponse en fréquence. Il peut capturer avec précision le courant alternatif à fréquence industrielle, le courant harmonique haute fréquence et le courant d'impulsion transitoire rapide. Les transformateurs de courant traditionnels affichent généralement de mauvaises performances dans des conditions de haute fréquence. Les bobines de Rogowski fonctionnent bien sur les basses fréquences d'alimentation jusqu'aux signaux de niveau mégahertz, adaptées à la surveillance des harmoniques, aux tests de décharge partielle et à l'analyse de la forme d'onde des dispositifs électroniques de puissance.
