Quels sont les inconvénients de la bobine Rogowski ?

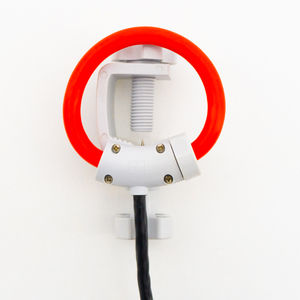

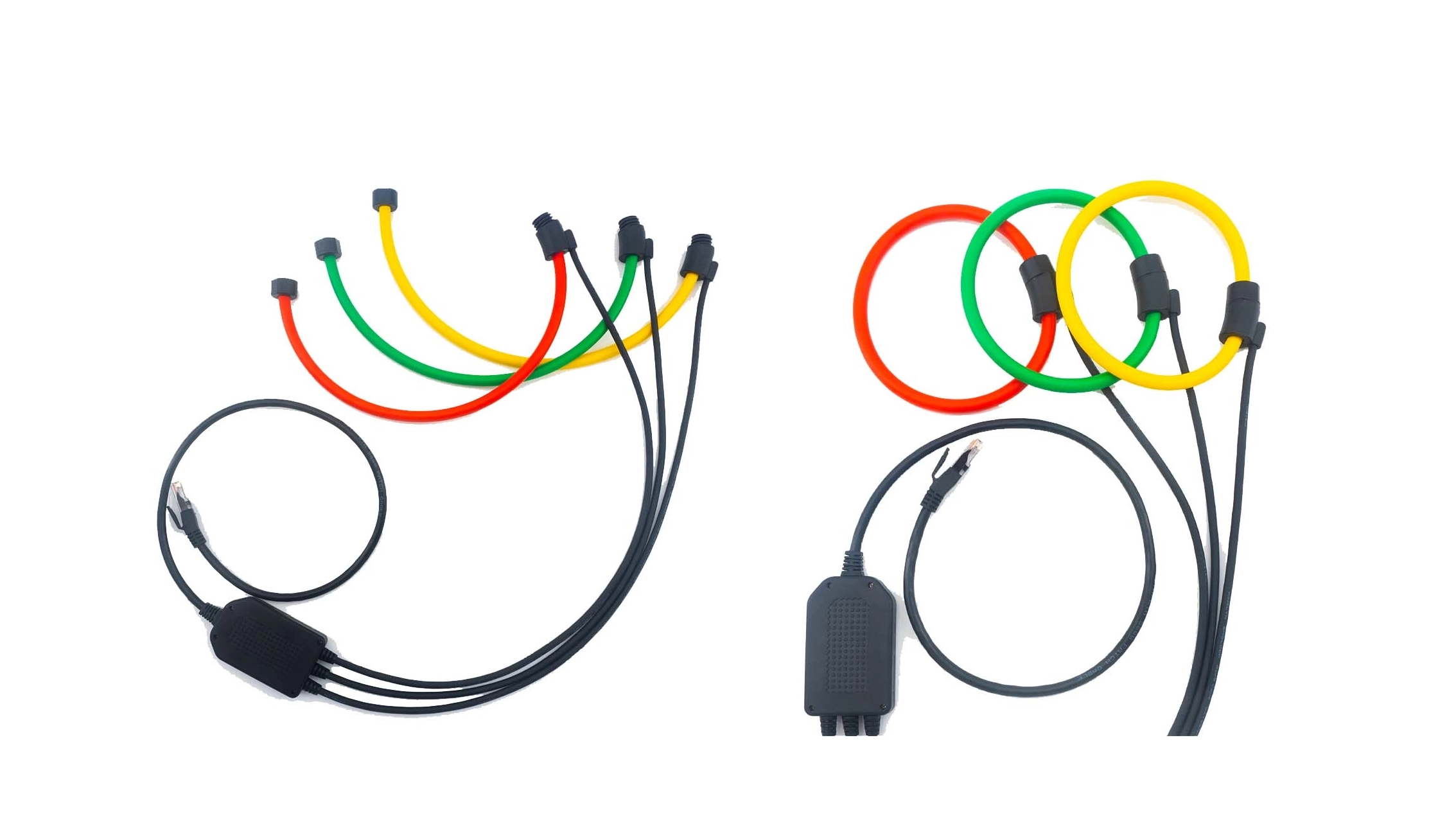

La bobine de Rogowski est un type d'appareil électrique utilisé pour mesurer le courant alternatif (AC), en particulier dans les applications à courant élevé ou à haute fréquence. Il fonctionne sur le principe de l'induction électromagnétique et consiste en une bobine hélicoïdale de fil enroulé sur un noyau non magnétique. Lorsqu'un courant alternatif circule dans un conducteur entouré par la bobine, le champ magnétique changeant induit une tension dans la bobine proportionnelle au taux de variation du courant. Cette tension induite est ensuite intégrée électroniquement pour fournir un signal proportionnel à la forme d'onde réelle du courant.

Principe de travail

La bobine de Rogowski mesure le courant sans contact électrique direct. Il fonctionne sur la base de la loi de Faraday sur l'induction électromagnétique, qui stipule qu'un champ magnétique changeant induit une tension dans un conducteur proche.

Applications

Les bobines Rogowski sont largement utilisées dans divers domaines en raison de leur flexibilité, de leur large réponse en fréquence et de leur facilité d'installation. Ils sont couramment appliqués dans :

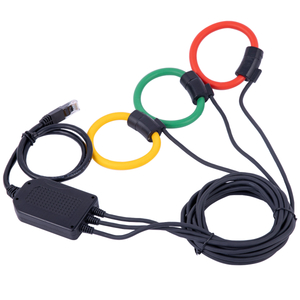

Surveillance des systèmes électriques – Pour mesurer les courants alternatifs dans les réseaux électriques, les appareillages de commutation et les sous-stations sans couper le circuit.

Automatisation industrielle – Utilisé pour surveiller les gros moteurs à courant alternatif, les entraînements et les convertisseurs de puissance.

Détection de courant transitoire – Convient à la capture d'impulsions de courte durée ou de courants riches en harmoniques dans l'électronique de puissance et l'analyse des défauts.

Mesure et protection – Installé dans les compteurs intelligents, les relais de protection et les équipements de surveillance pour mesurer le courant en toute sécurité et avec précision.

Recherche et tests en laboratoire – Pour les configurations expérimentales nécessitant des mesures de courant à large bande non intrusives.

Malgré ces avantages, la bobine de Rogowski présente également plusieurs inconvénients notables, qui peuvent limiter ses performances dans certaines conditions.

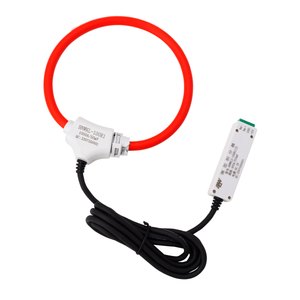

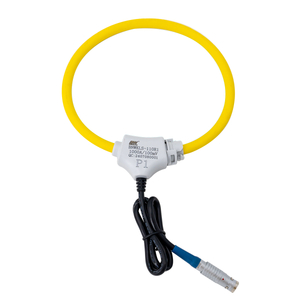

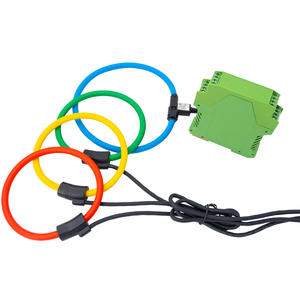

Nécessité d'un circuit intégrateur
L'un des principaux inconvénients est la nécessité d'un circuit intégrateur externe ou intégré pour obtenir un signal proportionnel au courant. La sortie de la bobine est proportionnelle à la dérivée du courant, et non au courant lui-même. Cela rend le système de mesure plus complexe, car il nécessite des composants électroniques supplémentaires pour l'intégration, l'étalonnage et le filtrage. Toute erreur dans l'intégrateur (telle que dérive, décalage ou bruit) peut affecter directement la précision de la lecture actuelle.

Performances limitées à basse fréquence
Les bobines de Rogowski sont moins efficaces pour mesurer les courants basse fréquence ou continus (DC). Étant donné que la tension de sortie dépend du taux de variation du courant, l'amplitude du signal diminue à mesure que la fréquence diminue. À très basses fréquences ou pour les mesures CC, la bobine fournit peu ou pas de sortie, ce qui limite son utilisation aux applications CA et transitoires uniquement.

Sensibilité au bruit externe et au positionnement
Les bobines Rogowski n'ayant pas de noyau magnétique, elles peuvent être plus sensibles aux interférences électromagnétiques externes. Un blindage et une mise à la terre appropriés sont nécessaires pour minimiser la captation du bruit. De plus, la précision des mesures dépend du positionnement de la bobine et de la façon dont elle entoure le conducteur. Si la bobine n'est pas centrée ou si sa boucle n'est pas complètement fermée, des erreurs peuvent survenir en raison d'un flux de fuite ou d'un couplage magnétique non uniforme.

Étalonnage et dérive de température
Les bobines Rogowski nécessitent un étalonnage périodique pour maintenir leur précision, en particulier lorsqu'elles sont utilisées dans des environnements présentant des variations de température importantes. La résistance de l'enroulement de la bobine et les performances de l'intégrateur électronique peuvent changer avec la température, entraînant une dérive de sortie et une précision de mesure réduite au fil du temps.

Fragilité mécanique et entretien d'installation
Bien que flexible et facile à installer, la construction physique de la bobine peut être relativement délicate. Une flexion, un étirement ou une contrainte mécanique excessifs peuvent endommager le bobinage ou l'isolation, affectant ainsi la précision. De plus, si la boucle de la bobine ne se ferme pas correctement, la mesure ne sera pas fiable.

Plage dynamique limitée
Par rapport aux transformateurs de courant traditionnels , les bobines Rogowski peuvent avoir une plage dynamique inférieure, en particulier pour détecter avec précision les courants très faibles et très importants. Leurs performances peuvent être limitées par la sensibilité de l'intégrateur et le niveau de bruit du système.

Conclusion

La bobine de Rogowski reste un excellent choix pour la mesure de courant alternatif à courant élevé, à large fréquence et non intrusive. Sa flexibilité, sa conception légère et sa réponse linéaire le rendent inestimable dans la surveillance de l'alimentation, les systèmes industriels et la recherche. Cependant, ses inconvénients, notamment la nécessité d'un intégrateur, les limitations des basses fréquences et la sensibilité potentielle au bruit, signifient qu'il doit être soigneusement mis en œuvre et calibré pour obtenir les meilleures performances. Dans les applications nécessitant une mesure DC, de très basses fréquences ou une haute précision sans compensation électronique, les transformateurs de courant traditionnels ou les capteurs à effet Hall peuvent être plus adaptés.
