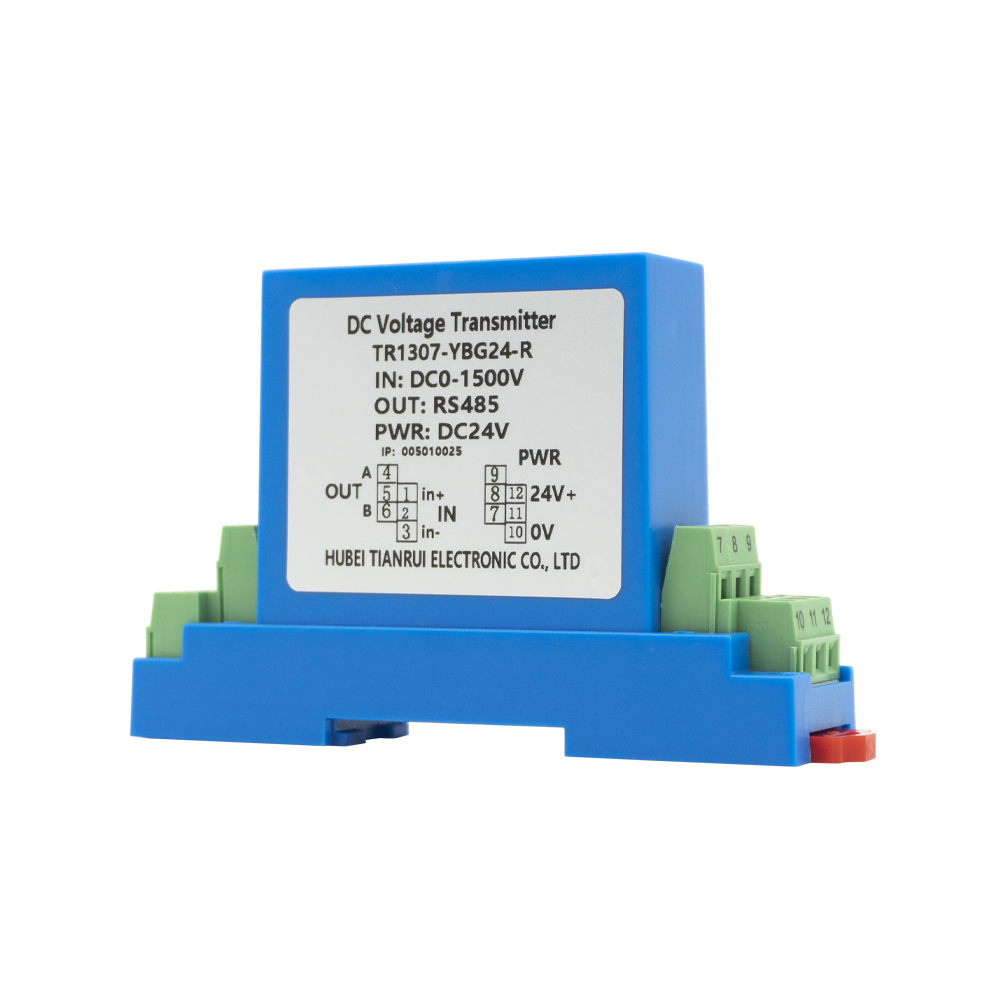

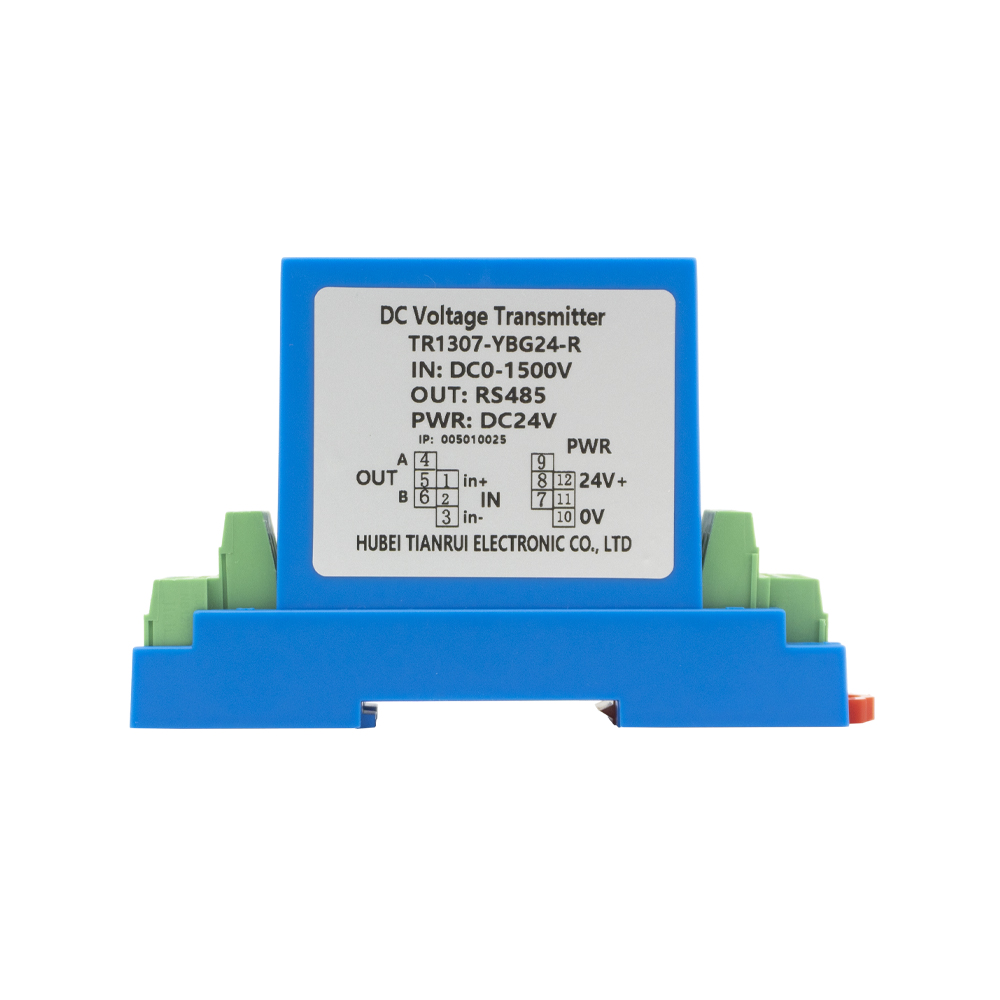

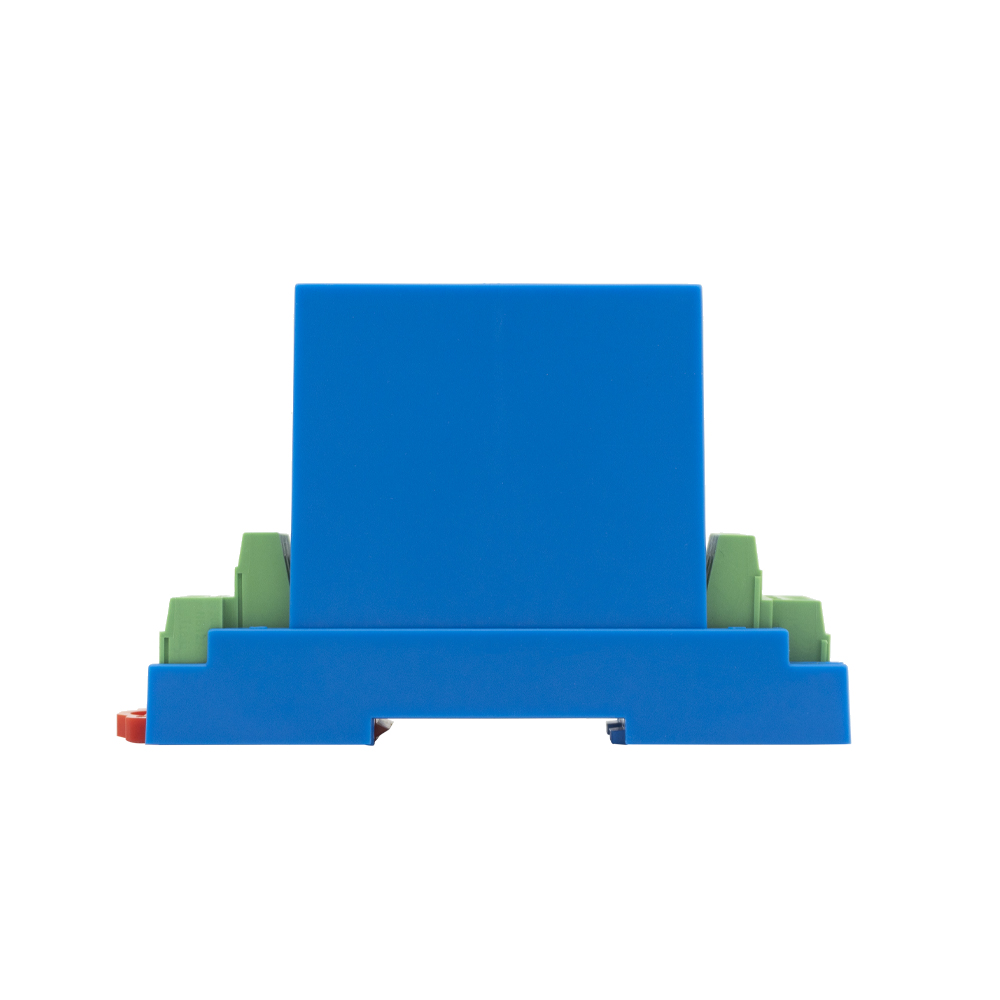

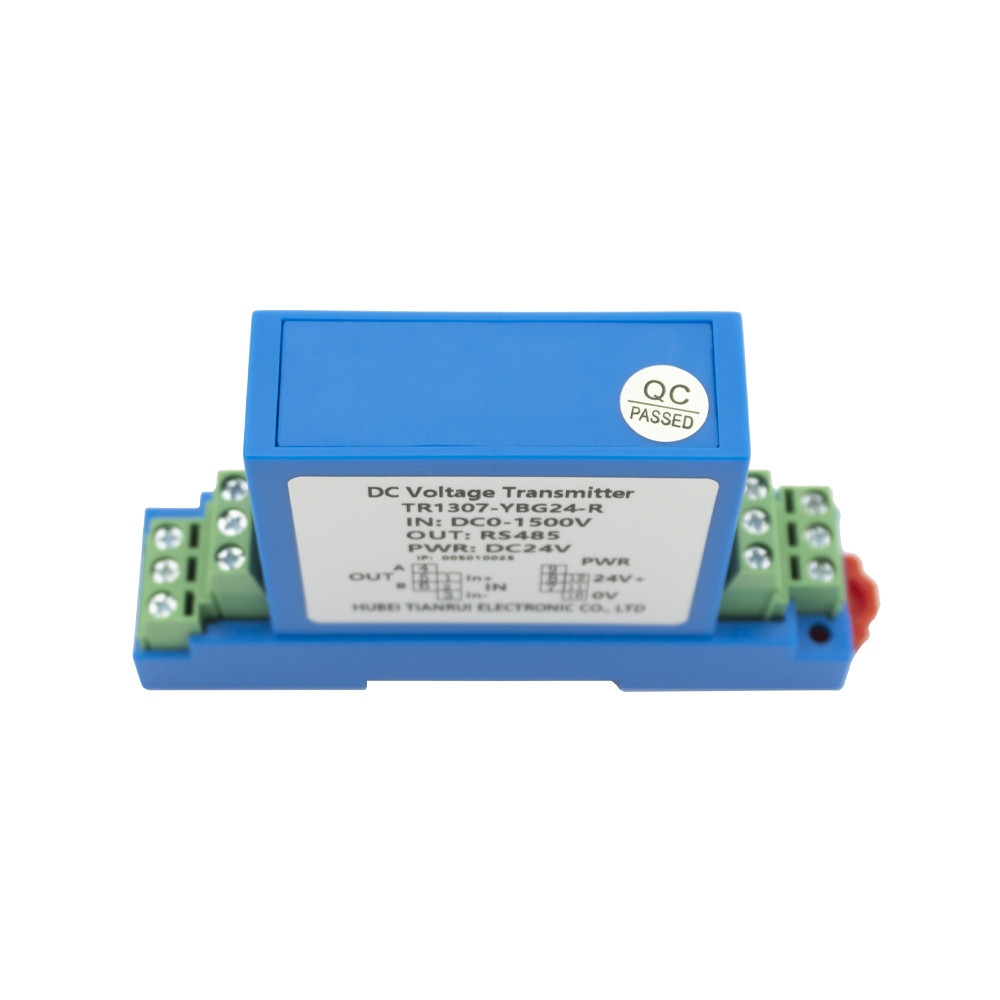

TR1307-YBG24-R
TR
Caractéristiques du produit
Un transducteur de tension (transducteur de puissance) est un appareil de précision conçu pour mesurer la tension électrique et la convertir en un signal de sortie standardisé tel que 0-10 V ou 4-20 mA pour les applications de surveillance et de contrôle. Il fournit une isolation électrique fiable entre les entrées haute tension et les circuits de sortie bas niveau, garantissant un fonctionnement sûr et la stabilité du signal. Les transducteurs de tension se caractérisent par une grande précision, une réponse rapide, une faible dérive de température et une forte résistance aux interférences électromagnétiques. Ils sont largement utilisés dans les systèmes de distribution d'énergie, l'automatisation industrielle, la gestion de l'énergie et les équipements de test électrique, permettant une surveillance de la tension en temps réel, une protection du système et une efficacité globale améliorée.
Haute précision – Fournit une mesure de tension continue précise et stable
Isolation électrique – Assure une isolation sûre entre l'entrée et la sortie
Sortie standard – Prend en charge 0 à 10 V ou 4 à 20 mA pour une intégration facile du système
Applications du produit
Alimentation électrique et systèmes de batteries : surveillance de la tension de sortie des redresseurs, des onduleurs et des parcs de batteries dans les installations de télécommunications/industrielles.
Contrôle des processus industriels : fourniture d'un retour de tension pour les automates et les entraînements dans les équipements d'automatisation, de contrôle de moteur et de fabrication.
Énergie renouvelable : mesure de la tension du bus CC dans les panneaux solaires photovoltaïques, les convertisseurs d'éoliennes et les systèmes de stockage d'énergie.
Électrification des transports : surveillance des batteries et de la tension du circuit intermédiaire dans les véhicules électriques et les bornes de recharge.
| Paramètres électriques | Plage de mesure primaire | 0-500 V CC | Sortie nominale secondaire | 0-5V, 0-10V, 4 ~ 20 mA, 0 ~ 20 mA |
| Précision | 1% | Linéarité | 0,50% | |
| Capacité de chargement | 5 mA | Fréquence de puissance Tension résistée | 2,5 kV AC / 1 min | |
| Dérive de température | ≤500 ppm/℃ | Bande de fréquence | DC-20kHz | |
| di / dt suivi avec précision | > 50A / μs | Consommation actuelle | < 10mA+I SORTIE | |
| Temps de réponse | < 200 ms | Tension d'alimentation | 24 V CC | |
| Environnement opérationnel | Température de fonctionnement ambiante | -10℃-+70℃ | Température de stockage ambiant | -25℃-+85℃ |
