À quoi sert une bobine Rogowski ?

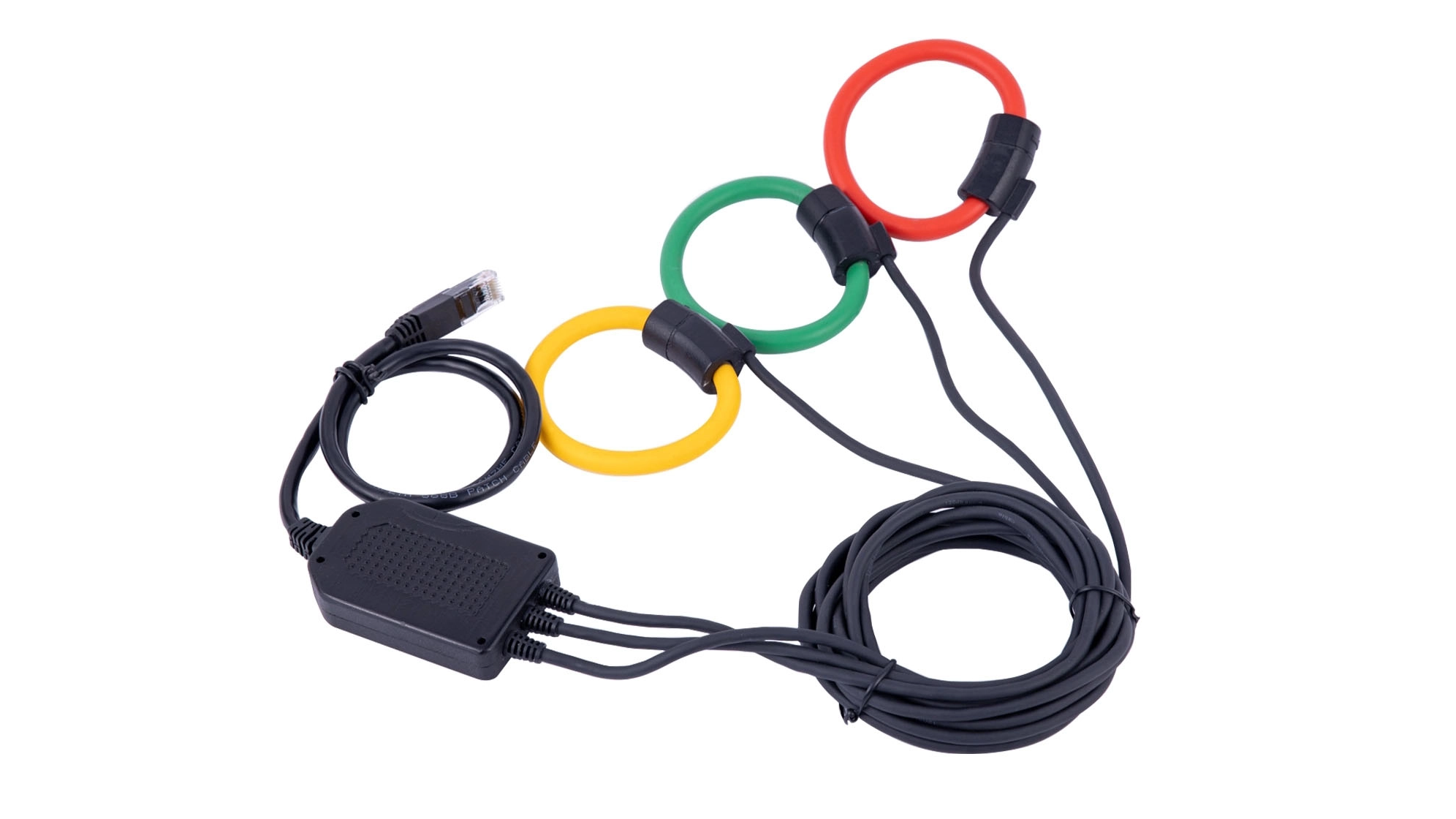

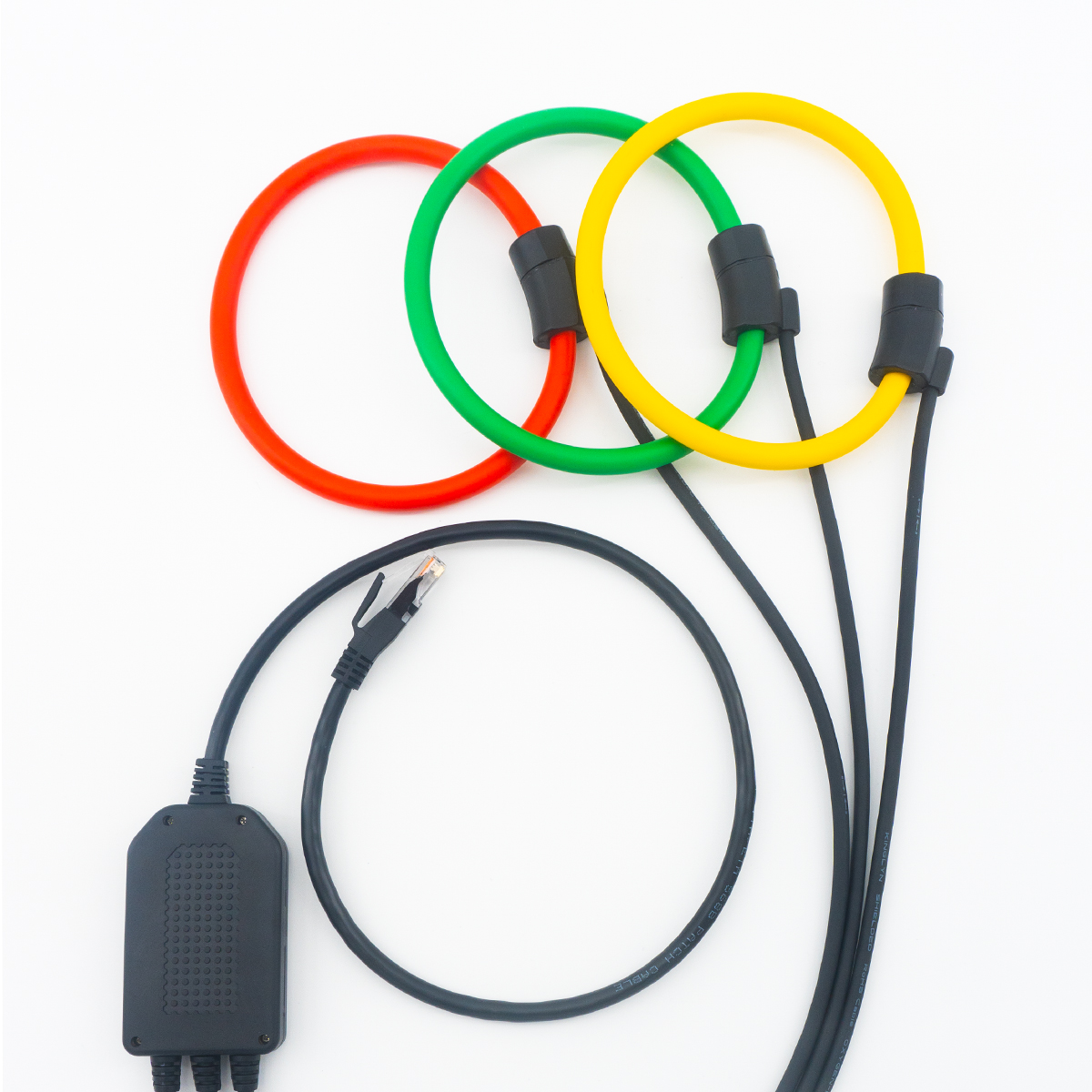

Une bobine de Rogowski est un appareil électrique utilisé pour mesurer le courant alternatif (AC) avec une grande précision, une excellente linéarité et une large plage dynamique. Il appartient à la famille des non intrusifs capteurs de courant et est couramment utilisé dans la surveillance de l'alimentation, les systèmes de protection et l'automatisation industrielle. Contrairement aux transformateurs de courant (TC) classiques, une bobine de Rogowski ne contient pas de noyau magnétique. Au lieu de cela, il est constitué d’une bobine hélicoïdale uniformément enroulée placée autour du conducteur mesuré. L'absence de noyau magnétique lui confère plusieurs avantages, notamment l'immunité à la saturation du noyau, une structure légère et d'excellentes performances dans la mesure de courants changeant rapidement.

Le rôle fondamental d'une bobine de Rogowski est de détecter le taux de variation du courant (di/dt) circulant dans un conducteur. Lorsque le courant alternatif traverse le conducteur primaire, il crée un champ magnétique variable. Ce champ magnétique changeant induit une tension dans la bobine enroulée selon la loi de Faraday sur l'induction électromagnétique. La tension induite est proportionnelle à la dérivée de la forme d'onde du courant. Pour convertir ce signal en une mesure proportionnelle au courant réel, la sortie doit passer par un circuit intégrateur. Une fois intégrée, la bobine fournit une représentation précise et linéaire du courant primaire.

Parce qu'elle mesure le di/dt plutôt que le flux magnétique absolu, la bobine de Rogowski évite de nombreuses limitations associées aux TC traditionnels. Il n'y a pas de noyau de fer à saturer, ce qui permet au capteur de gérer des courants extrêmement élevés, y compris des événements de court-circuit. Cela le rend idéal pour la détection de défauts et les systèmes de protection à grande vitesse. La bobine est également flexible et peut être conçue comme un type à noyau divisé, permettant une installation facile autour des barres omnibus, des câbles ou des gros conducteurs existants sans débrancher l'alimentation. Cette conception non intrusive offre un confort exceptionnel aux techniciens sur le terrain et réduit considérablement le temps d'installation.

En plus de mesurer les courants alternatifs sinusoïdaux, les bobines de Rogowski excellent dans les environnements où des harmoniques, des transitoires rapides ou des formes d'onde de commutation sont présents. Leur large bande passante leur permet de capturer les composants haute fréquence produits par l’électronique de puissance, les entraînements à vitesse variable et les onduleurs. Cela en fait un choix privilégié dans la surveillance des réseaux intelligents modernes et dans les applications industrielles où les TC traditionnels peuvent ne pas maintenir leur précision.

Les bobines Rogowski sont également appréciées pour leurs avantages en matière de sécurité et d'isolation. Étant donné que la bobine elle-même n’a pas de conducteurs exposés et fonctionne à basse tension, elle assure une isolation électrique inhérente du circuit primaire. La structure légère et flexible améliore encore la sécurité des utilisateurs, en particulier dans les armoires de commutation confinées ou les installations haute tension. Avec une plage de fonctionnement linéaire typique s'étendant de quelques milliampères à des centaines de kiloampères, une seule bobine de Rogowski peut répondre à plusieurs besoins de mesure, réduisant ainsi le nombre de capteurs requis dans les systèmes complexes.

Applications des bobines Rogowski

Les bobines de Rogowski sont largement utilisées dans les secteurs de l'industrie électrique, de l'automatisation industrielle et de la surveillance énergétique. L’une de leurs applications les plus courantes concerne les analyseurs de qualité d’énergie. Leur capacité à détecter les harmoniques et les courants transitoires en fait des outils indispensables pour diagnostiquer les perturbations du système électrique et garantir le respect des normes de qualité de l’énergie.

Ils sont également largement utilisés dans les relais de protection pour les appareillages moyenne et haute tension. Dans ces systèmes, une réponse rapide est essentielle pour détecter les courts-circuits ou les surcharges. Le comportement sans saturation de la bobine Rogowski lui permet de mesurer des courants de défaut qui dépasseraient les limites des TC à noyau de fer, garantissant ainsi un fonctionnement précis du relais même dans des conditions extrêmes.

Dans la gestion industrielle de l'énergie, les bobines Rogowski sont utilisées pour surveiller la consommation électrique dans les usines, les centres de données et les bâtiments commerciaux. Leur conception d'installation flexible les rend idéales pour moderniser des équipements existants sans temps d'arrêt. Ils sont généralement intégrés aux compteurs intelligents, aux systèmes de comptage secondaire et aux plateformes de surveillance de l'énergie basées sur l'IoT.

D'autres scénarios d'application clés incluent les chargeurs de véhicules électriques, les systèmes d'énergie renouvelable, les tests de semi-conducteurs de puissance, les équipements de soudage, les onduleurs de stockage de batteries et la surveillance des batteries de condensateurs. Dans tous ces environnements, une mesure de courant rapide, précise et non intrusive est essentielle.

Dans l'ensemble, une bobine de Rogowski joue un rôle essentiel dans la mesure électrique moderne en offrant une installation sûre, une haute précision et des performances exceptionnelles sur une large gamme de niveaux de courant et de fréquences.
