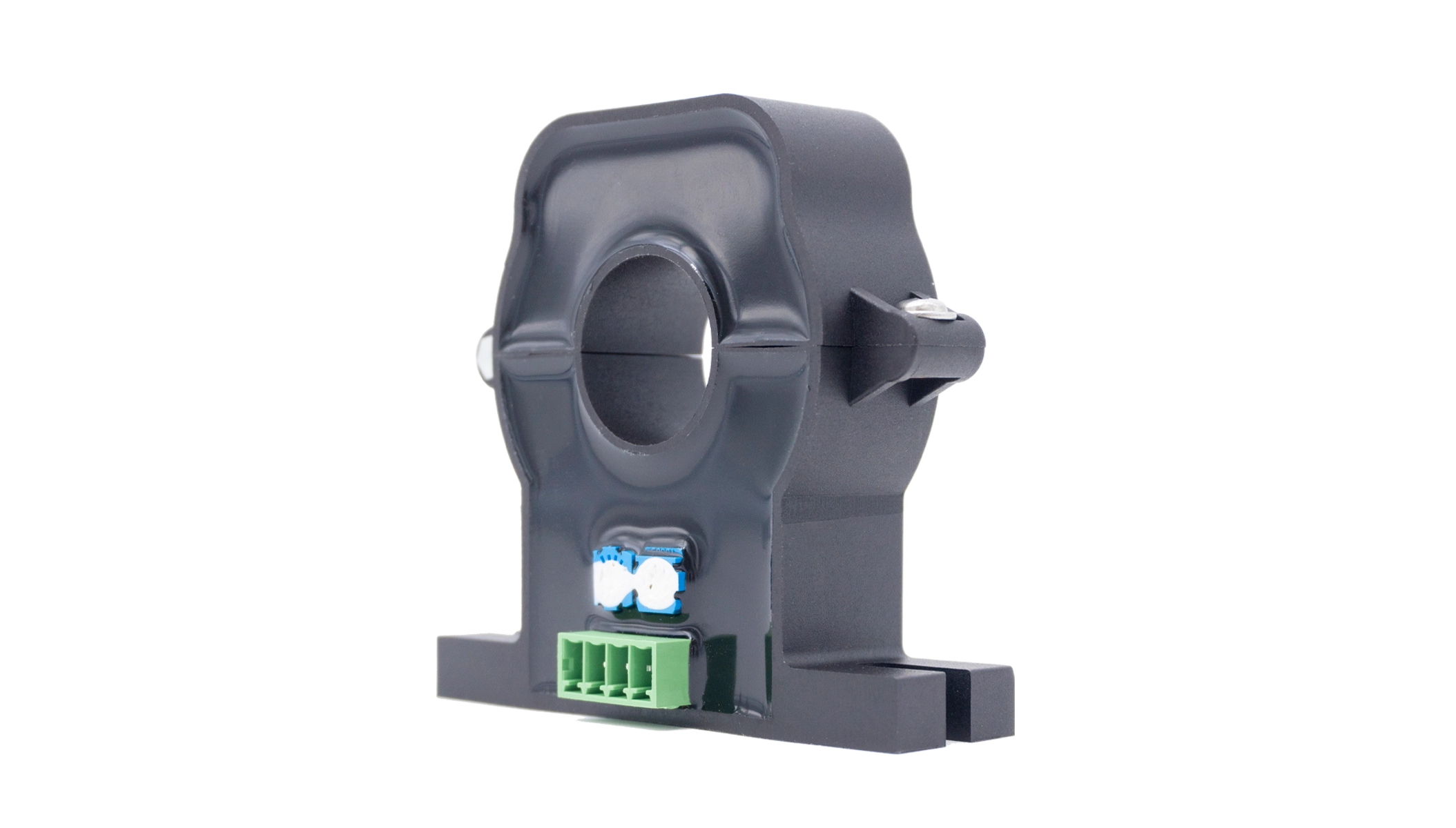

Capteurs de courant à effet Hall

Découverts pour la première fois par le physicien Edwin Hall en 1879, les capteurs de courant à effet Hall sont devenus le composant de mesure de courant isolé dominant dans les équipements électroniques de puissance, automobiles et industriels, résolvant les limites critiques des résistances shunt et des transformateurs de courant traditionnels. Basé sur le principe de l'effet Hall, lorsque des porteurs chargés à l'intérieur d'une plaque semi-conductrice traversent un champ magnétique perpendiculaire, une tension transversale mesurable (tension Hall) se forme. Étant donné que le flux magnétique entourant un conducteur est linéairement proportionnel à son courant transporté selon la loi de l'Ampère, la tension de Hall peut être convertie en un signal précis représentant l'amplitude du courant, réalisant ainsi une isolation entièrement galvanique entre les circuits primaires haute tension et les circuits de commande basse tension.

Il existe deux catégories structurelles principales : les capteurs en boucle ouverte et en boucle fermée. Les conceptions en boucle ouverte adoptent un noyau magnétique simple avec un entrefer intégrant une puce Hall linéaire. Le courant primaire génère un flux magnétique concentré capturé par l'élément Hall, dont la sortie amplifiée reflète directement les valeurs du courant. Dotés d'une taille compacte, d'une construction légère, d'une consommation d'énergie ultra faible et d'un prix abordable, ils excellent dans les scénarios de courant élevé supérieur à 300 A et dans les tâches de surveillance de base telles que la détection de l'état de charge de la batterie. Leur principal inconvénient réside dans leur précision modérée, l’hystérésis magnétique et la dérive de température introduisant des erreurs de mesure mineures après des surcharges de courant. Les capteurs en boucle fermée (flux nul) intègrent une bobine de compensation supplémentaire pour la rétroaction négative. La bobine génère un flux magnétique inverse pour neutraliser le champ primaire, maintenant ainsi le flux net du noyau proche de zéro. Cela élimine les erreurs de non-linéarité et d'hystérésis, offrant une précision inférieure à 0,5 % et une large bande passante supérieure à 150 kHz, idéale pour les domaines à forte demande tels que le contrôle de moteur d'onduleur et les tests de puissance de précision, malgré un coût plus élevé et un encombrement plus important.

Comparés aux résistances shunt, les capteurs Hall ne produisent aucune perte de puissance ni chaleur sur le trajet à courant élevé, évitant ainsi le gaspillage d'énergie sous de lourdes charges. Contrairement aux transformateurs de courant limités au courant alternatif, ils mesurent simultanément les formes d'onde CC, CA et impulsionnelles irrégulières, prenant en charge la détection de courant bidirectionnelle. Leur isolation galvanique constitue un avantage essentiel en matière de sécurité : les surtensions sur le fil mesuré ne peuvent pas endommager les cartes de commande du microcontrôleur, ce qui réduit considérablement les risques de défaillance des équipements.
