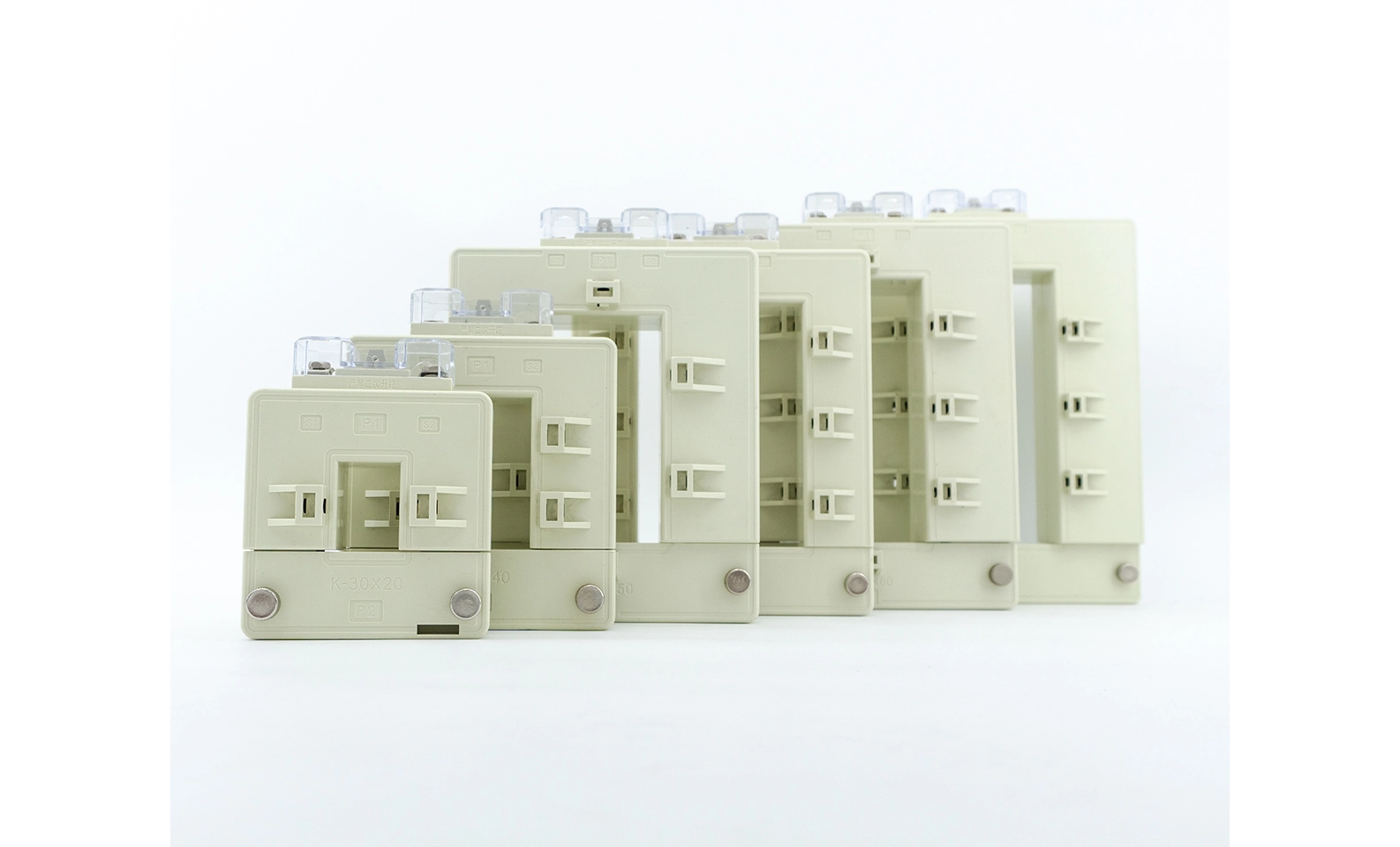

Classe de précision du transformateur de courant

Une classe de précision d'un transformateur de courant définit la précision avec laquelle un transformateur de courant peut mesurer le courant électrique dans des conditions de fonctionnement spécifiées. La classe de précision est l'un des paramètres les plus importants lors de la sélection d'un transformateur de courant, car elle affecte directement la fiabilité des mesures de puissance, des systèmes de protection et des équipements de surveillance. En génie électrique, les transformateurs de courant sont largement utilisés dans les systèmes de distribution d'énergie, l'automatisation industrielle, la gestion de l'énergie et les applications de relais de protection.

La classe de précision indique l'erreur maximale tolérée du transformateur de courant pendant le fonctionnement. Il est généralement exprimé en pourcentage, par exemple classe 0,1, 0,2, 0,5, 1, 3, 5P ou 10P. Un nombre inférieur représente une précision de mesure plus élevée. Par exemple, un transformateur de courant de classe 0,2 présente une erreur de mesure plus petite qu'un transformateur de classe 1. Les applications de mesure nécessitent généralement une grande précision, tandis que les applications de protection se concentrent davantage sur des performances fiables en cas de panne.

Les transformateurs de courant de mesure sont généralement classés en classes de précision telles que 0,1, 0,2, 0,5 et 1. Ces transformateurs sont conçus pour fournir des mesures de courant précises pour les compteurs d'énergie, les compteurs numériques et les systèmes de surveillance de puissance. Dans les bâtiments commerciaux, les usines et les sous-stations de services publics, une mesure précise du courant contribue à améliorer l’efficacité énergétique et la précision de la facturation. Par exemple, un transformateur de courant de classe 0,2 est souvent utilisé dans les systèmes de comptage de revenus où un calcul précis de l'énergie est essentiel.

Les transformateurs de courant de protection utilisent différentes classes de précision, notamment 5P10, 10P10 et 5P20. Dans ces désignations, la lettre « P » signifie protection, tandis que le chiffre après la lettre indique le facteur limite de précision. Les transformateurs de courant de protection sont conçus pour maintenir une précision acceptable même en cas de courants de défaut élevés. Ils sont généralement connectés aux relais de protection des systèmes électriques pour détecter les surcharges, les courts-circuits et autres conditions de fonctionnement anormales. Les performances fiables du transformateur de protection aident à prévenir les dommages aux équipements et améliorent la sécurité du système électrique.

Plusieurs facteurs influencent la précision du transformateur de courant. Ceux-ci incluent la charge, la température de fonctionnement, la fréquence, la qualité du noyau magnétique et les conditions d'installation. Si la charge connectée dépasse la valeur nominale, le transformateur peut produire des erreurs de mesure plus importantes. De même, une température excessive ou une saturation magnétique peuvent réduire les performances de précision. Des matériaux de noyau magnétique de haute qualité et une conception d'enroulement appropriée contribuent à améliorer la précision et la stabilité du transformateur.

La sélection de la classe de précision correcte du transformateur de courant dépend des exigences de l'application. Pour les tests de précision en laboratoire et le comptage des revenus, des classes de précision plus élevées telles que 0,1 ou 0,2 sont préférées. Pour la surveillance industrielle générale, la classe 0,5 ou 1 est généralement suffisante. Dans les systèmes de protection par relais, des classes de protection telles que 5P10 sont généralement sélectionnées pour garantir un fonctionnement stable en cas de panne.

Les systèmes électriques numériques modernes nécessitent de plus en plus une mesure de courant précise et stable. En conséquence, les fabricants continuent d’améliorer les matériaux des transformateurs, la technologie d’isolation et les processus de production pour obtenir une meilleure précision et une fiabilité à long terme. Les transformateurs de courant avancés sont désormais largement utilisés dans les réseaux intelligents, les systèmes d'énergie renouvelable, les stations de recharge de véhicules électriques et les équipements d'automatisation industrielle.

En conclusion, la classe de précision du transformateur de courant est une spécification critique qui détermine la fiabilité des mesures et les performances de protection dans les systèmes électriques. Comprendre les différentes classes de précision aide les ingénieurs à sélectionner le transformateur approprié pour les applications de mesure, de surveillance ou de protection. Une sélection appropriée améliore l’efficacité du système, la sécurité opérationnelle et les performances globales de gestion de l’énergie.
