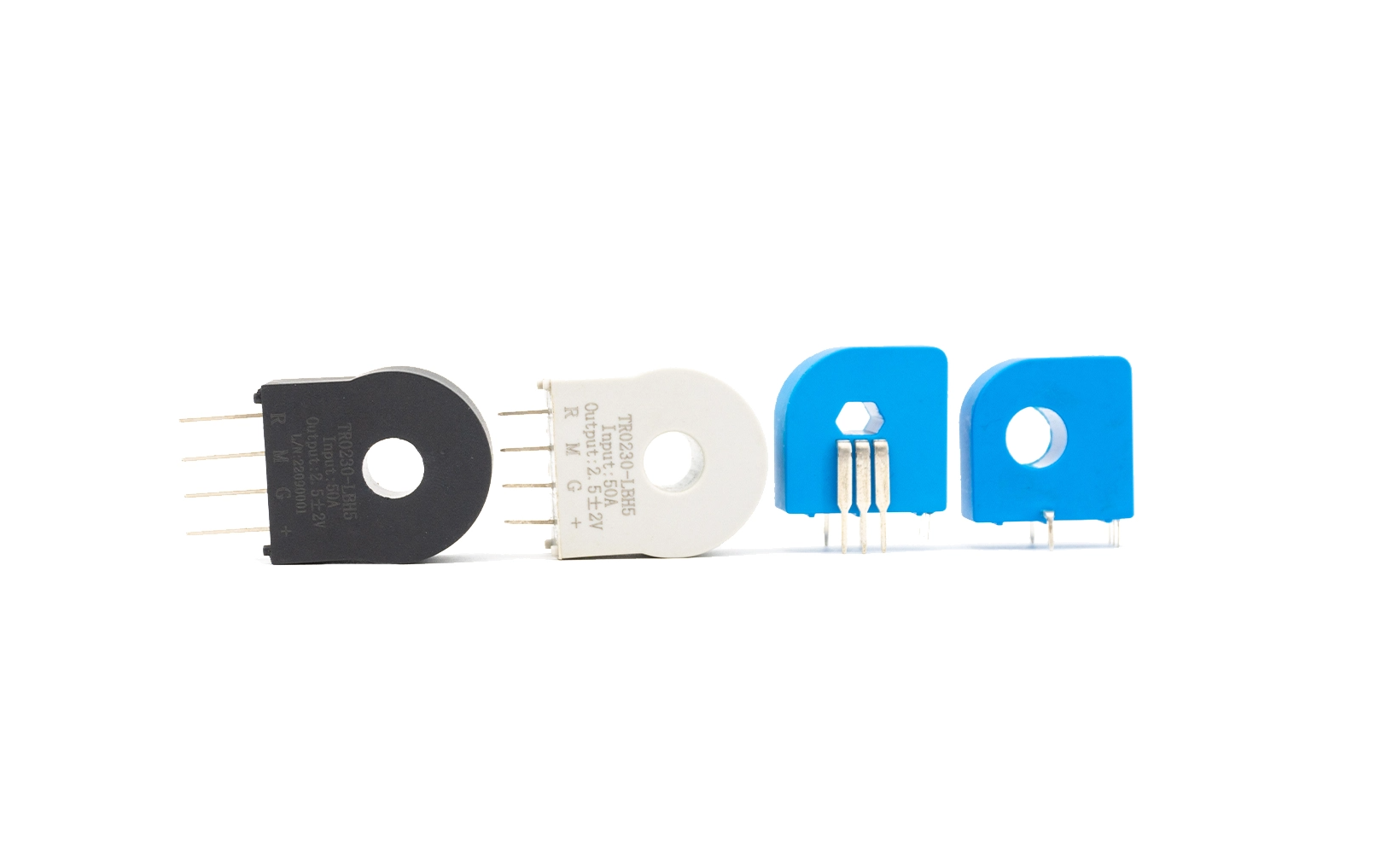

Comment fonctionne un capteur de courant Hall？

Un capteur de courant Hall repose sur l'effet Hall, un phénomène physique fondamental découvert par Edwin Hall. Lorsqu'un conducteur porteur de courant se trouve à l'intérieur d'un champ magnétique perpendiculaire au flux de charge électrique, les porteurs de charge à l'intérieur du conducteur subissent une force latérale. Cette force pousse les charges positives et négatives vers les côtés opposés du matériau, créant une différence de tension mesurable appelée tension de Hall. Les capteurs de courant Hall modernes utilisent ce principe pour détecter le courant électrique sans contact électrique direct avec le circuit mesuré.

Il existe deux types courants : les capteurs en boucle ouverte et en boucle fermée. Pour une conception en boucle ouverte, le courant cible traverse un noyau magnétique. Le courant génère un champ magnétique proportionnel concentré par le noyau ferromagnétique, qui dirige le flux magnétique à travers un élément Hall placé dans l'entrefer du noyau. L'élément Hall produit une petite tension Hall directement proportionnelle à l'intensité du champ magnétique, et donc proportionnelle au courant mesuré. Un amplificateur interne amplifie ce signal faible en un signal de tension ou de courant de sortie standard utilisable pour les contrôleurs et les compteurs.

Les capteurs Hall en boucle fermée, également appelés capteurs à flux nul, offrent une plus grande précision. Le courant primaire produit un flux magnétique dans le noyau. La puce Hall détecte ce flux et envoie un signal à une bobine auxiliaire enroulée sur le noyau. La bobine génère un courant secondaire opposé qui crée un champ magnétique opposé pour annuler le flux d'origine. Lorsque le flux magnétique à l’intérieur du noyau atteint zéro, le courant secondaire maintient l’équilibre. L'amplitude de ce courant secondaire de compensation reflète avec précision le courant primaire mesuré. Les modèles en boucle fermée présentent une faible dérive, une excellente linéarité et des erreurs de température minimales, ce qui les rend idéaux pour les applications industrielles de haute précision.

Le plus grand avantage des capteurs de courant Hall est l’isolation galvanique. Il n'y a pas de connexion électrique directe entre le circuit mesuré haute tension et le côté sortie du signal basse tension. Cela isole les circuits de commande des circuits de puissance et évite les surtensions et les dommages causés par le bruit. Contrairement aux résistances shunt, elles ne consomment presque pas d'énergie et peuvent mesurer à la fois le courant alternatif et le courant continu, y compris les courants d'impulsion irréguliers.

Cependant, des limites de performances existent. Les capteurs en boucle ouverte souffrent d’hystérésis magnétique et de dérive de température. La sensibilité de l'élément Hall change avec la température, ce qui peut introduire des erreurs de mesure sans circuits de compensation. Les interférences magnétiques provenant de fils ou d'aimants à proximité peuvent également fausser les lectures. Les fabricants intègrent le conditionnement du signal, la compensation de température et le blindage pour réduire ces effets négatifs.
