Description du transformateur de courant

Un transformateur de courant (CT) est un transformateur d'instrument électrique conçu pour mesurer le courant alternatif (AC) dans les systèmes électriques de manière sûre et précise. Il réduit les courants primaires élevés à un courant secondaire standardisé plus faible qui peut être facilement surveillé par des instruments de mesure, des relais de protection et des systèmes de contrôle. Les transformateurs de courant sont largement utilisés dans les installations industrielles, les réseaux de distribution d'énergie, les systèmes d'énergie renouvelable et les bâtiments commerciaux où une mesure précise du courant et une protection électrique sont essentielles.

Le principe de fonctionnement de base d’un transformateur de courant est l’induction électromagnétique. L'enroulement primaire est connecté en série avec le conducteur véhiculant le courant à mesurer. Dans de nombreuses conceptions, le conducteur lui-même fait office d’enroulement primaire. Lorsque le courant alternatif traverse le conducteur primaire, il crée un champ magnétique dans le noyau du transformateur. Ce champ magnétique induit un courant proportionnel dans l'enroulement secondaire. Le courant secondaire est généralement normalisé à 5 A ou 1 A, ce qui permet aux compteurs et aux équipements de surveillance de mesurer en toute sécurité des courants élevés sans être directement connectés au circuit d'alimentation.

L’un des avantages les plus importants d’un transformateur de courant est l’isolation électrique. En séparant le circuit de mesure du circuit d'alimentation haute tension, un TC améliore la sécurité du personnel et des équipements. Cette isolation protège également les instruments sensibles des courants excessifs et des fluctuations de tension. Par conséquent, les transformateurs de courant constituent un composant essentiel des systèmes de surveillance et de protection de l’alimentation.

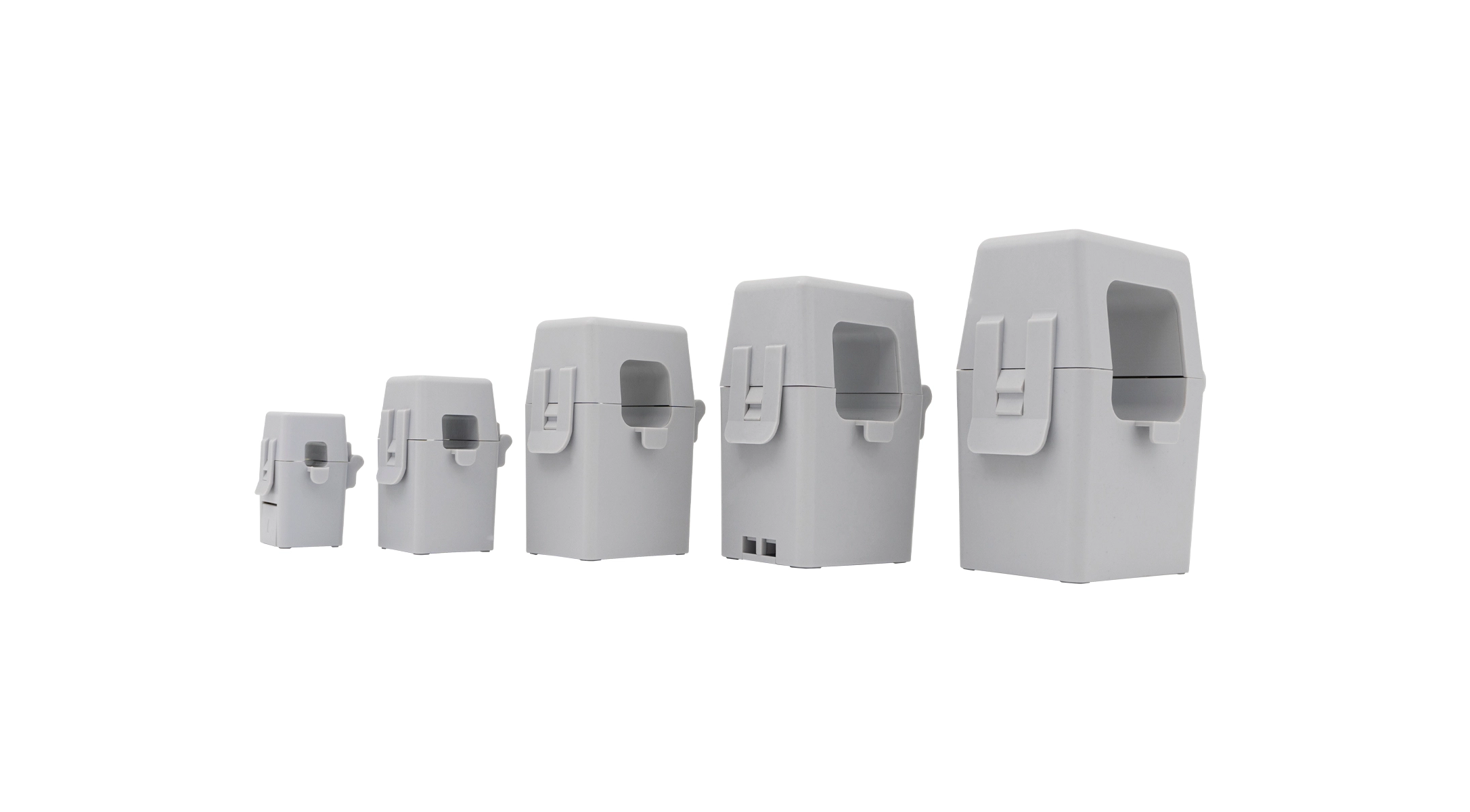

Les transformateurs de courant sont disponibles en différents types pour s'adapter à différentes applications. Les transformateurs de courant de type anneau ou beignet comportent un centre creux à travers lequel passe le conducteur. Les transformateurs de courant ouvrant peuvent être ouverts et installés autour des conducteurs existants sans déconnecter le circuit, ce qui les rend idéaux pour les projets de rénovation et les systèmes de gestion de l'énergie. Les transformateurs de courant de type barre utilisent un conducteur intégré comme enroulement primaire et se trouvent couramment dans les appareillages de commutation et les panneaux électriques. Les transformateurs de courant de type bobiné comprennent un enroulement primaire dédié et sont utilisés lorsqu'une plus grande précision de mesure est requise.

La précision est une autre caractéristique clé des transformateurs de courant. Différentes classes de précision sont disponibles en fonction de l'application. Les TC de mesure sont conçus pour fournir des mesures de courant précises à des fins de surveillance de l'énergie et de facturation, tandis que les TC de protection sont conçus pour fonctionner de manière fiable en cas de panne et fournir des signaux précis aux relais de protection. La sélection de la classe de précision appropriée garantit des performances optimales dans l'application prévue.

Les transformateurs de courant sont largement utilisés dans les centrales électriques, les sous-stations, les systèmes d'automatisation industrielle, les centres de contrôle de moteurs et les installations d'énergie renouvelable. Ils permettent la surveillance du courant en temps réel, la détection des surcharges, l'analyse de la qualité de l'énergie et la protection des équipements. Dans les systèmes modernes de réseau intelligent et de gestion de l’énergie, les TC fournissent des données essentielles qui contribuent à améliorer l’efficacité énergétique et la fiabilité du système.

En résumé, un transformateur de courant est un appareil essentiel pour mesurer et surveiller le courant électrique dans les systèmes AC. En convertissant les courants élevés en niveaux sûrs et gérables, il permet une mesure précise, une protection efficace et un fonctionnement fiable des équipements électriques. Sa polyvalence, ses avantages en matière de sécurité et sa large gamme d'applications font du transformateur de courant un composant indispensable dans les systèmes d'alimentation électrique modernes.
