Praticité et opérabilité des transformateurs de courant étanches extérieurs

Auteur : Dr Michael T. Warren, Ph.D., ingénieur électricien principal et spécialiste des systèmes électriques
Qualification : Ph.D. en génie électrique, plus de 15 ans de travail dans les systèmes de mesure des réseaux électriques, chercheur publié en instrumentation et surveillance de l'énergie.

Introduction

Les transformateurs de courant (TC) étanches extérieurs sont des composants essentiels des systèmes modernes de distribution électrique et de surveillance industrielle. Conçus pour des performances fiables dans des environnements difficiles, ces dispositifs convertissent des courants primaires élevés en courants secondaires standardisés et mesurables tout en préservant la protection de l'environnement et la stabilité opérationnelle à long terme. Leur praticité et leur opérabilité les ont rendus indispensables dans les réseaux électriques, les installations d’énergie renouvelable et les infrastructures de surveillance intelligente du monde entier.

Qu'est-ce qu'un transformateur de courant et pourquoi une conception extérieure étanche est importante ?

Un transformateur de courant (CT) est un instrument électromagnétique qui réduit le courant alternatif (AC) important en un courant standardisé inférieur (généralement 5 A ou 1 A) adapté aux systèmes de mesure, aux relais de protection et aux systèmes d'acquisition de données. En fournissant une isolation électrique sûre et une mesure proportionnelle précise, les TC constituent l'épine dorsale de la détection de courant dans les systèmes électriques.

Les CT étanches d'extérieur sont spécialement conçus pour résister à l'humidité, à la poussière, à l'exposition aux UV et aux températures extrêmes. Un indice IP67 ou IP65 , par exemple, indique que l'appareil peut résister à une immersion dans l'eau pendant de courtes périodes et bénéficier d'une protection complète contre la pénétration de poussière - une nécessité lorsqu'il est installé sur des poteaux électriques, un appareillage de commutation extérieur ou dans des champs d'énergie renouvelable.

Avantages pratiques clés

1. Résilience environnementale et longévité

Les TC extérieurs avec indice de protection IP (par exemple IP67 ) offrent une protection garantie contre la pluie, l'humidité et la poussière, ce qui est essentiel pour les installations exposées aux éléments. Les noyaux remplis d'époxy et les thermoplastiques stables aux UV augmentent la durée de vie et réduisent les besoins d'entretien, en particulier dans les zones soumises à des changements climatiques fréquents.

2. Installation flexible

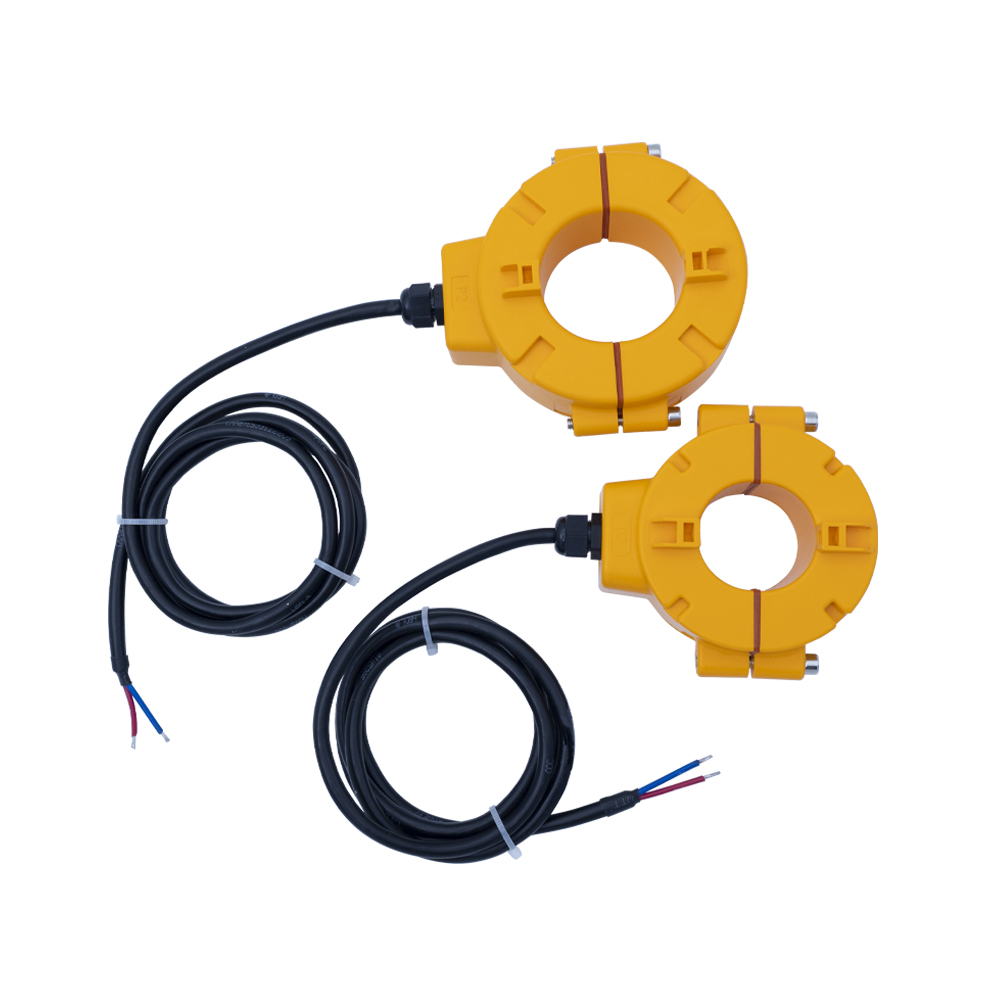

De nombreux TC extérieurs (en particulier les modèles à noyau divisé) permettent une installation sans interruption du service . Cela signifie que les techniciens peuvent fixer le TC autour des conducteurs existants sans coupure de courant, réduisant ainsi considérablement les temps d'arrêt opérationnels et les risques de sécurité.

3. Large applicabilité sur l’infrastructure électrique

Ces TC sont utilisés dans :

• Surveillance du courant des poteaux électriques

• Comptage par transformateur de distribution extérieur

• Systèmes de protection et de sécurité dans les sous-stations

• Centrales d'énergie renouvelable comme les parcs solaires et éoliens

• Réseaux intelligents et configurations de surveillance compatibles IoT

Cette large gamme augmente leur valeur pratique dans de multiples secteurs.

Opérabilité – simple mais robuste

Les TC étanches d'extérieur combinent des classes de haute précision (0,5 à 1,0) avec une conception mécanique robuste. Les fonctionnalités typiques incluent :

• Sorties secondaires standardisées (1 A ou 5 A) pour une compatibilité universelle.

• Noyaux scellés robustes qui maintiennent la précision en cas d’humidité ou de submersion.

• Modèles à noyau divisé qui facilitent l'installation sans déconnecter les conducteurs primaires.

Représentation des données textuelles (simplifiée) :

Tableau : Valeurs nominales typiques et facteurs d'opérabilité pour les TC étanches extérieurs.

Opinion faisant autorité

'Dans la surveillance du courant extérieur, les TC étanches ne sont pas de simples appareils : ce sont des passerelles de données qui garantissent des mesures fiables en cas de stress environnemental. Leur résilience a un impact direct sur la sécurité du réseau, la comptabilité énergétique et la réactivité du système.'
— Prof. Alan R. Jennings, membre senior de l'IEEE et expert en mesure de puissance.

Ce point de vue d'expert s'aligne sur les normes industrielles telles que CEI 61869-2 et IEEE C57.13 , qui guident la conception et les critères de performances des TC utilisés dans les applications critiques.

Exemple de cas client : surveillance du réseau industriel

Cas : mise en œuvre du système de cloud industriel au Vietnam

Dans une installation industrielle au Vietnam, des transformateurs de courant extérieurs ouvrant ont été déployés pour mesurer les courants triphasés circulant vers les lignes de production. Les TC à noyau divisé ont permis une surveillance continue sans déconnecter les barres omnibus en cuivre, réduisant ainsi considérablement le temps d'installation et évitant les interruptions de courant pendant la configuration. Les courants détectés ont été intégrés dans une solution de surveillance basée sur le cloud, permettant une visibilité en temps réel de la consommation électrique dans l'ensemble de la centrale.

Points saillants des résultats :

• Temps d'installation réduit : aucune coupure de courant nécessaire.

• Qualité des données améliorée : surveillance continue du courant pour chaque phase.

• Économies de coûts : réduction des coûts de main-d'œuvre et des temps d'arrêt.

Conclusion

Les transformateurs de courant étanches pour l'extérieur offrent des performances très pratiques, opérationnelles et fiables pour une variété d'applications de surveillance électrique extérieure. Avec une protection environnementale robuste, une installation flexible, des signaux de sortie standardisés et une conformité aux normes internationales, ils constituent des atouts stratégiques dans les systèmes électriques modernes, des réseaux électriques aux réseaux industriels et aux installations renouvelables.

FAQ – Transformateurs de courant étanches extérieurs

1. Quelle est la différence entre un transformateur de courant étanche intérieur et extérieur ?

La principale différence réside dans la protection de l’environnement. Les transformateurs de courant étanches d'extérieur sont conçus avec des boîtiers scellés, des matériaux résistants aux UV et des indices IP élevés (généralement IP65 ou IP67) pour résister à la pluie, à l'humidité, à la poussière et aux fluctuations de température. Les TC d'intérieur ne disposent généralement pas de ce niveau d'étanchéité environnementale et sont destinés aux environnements contrôlés tels que les tableaux de distribution ou les armoires électriques.

2. Des transformateurs de courant étanches extérieurs peuvent-ils être installés sans couper l’alimentation électrique ?

Oui, de nombreux TC extérieurs, en particulier les modèles à noyau divisé, sont conçus pour une installation sous tension. Cela permet aux techniciens de serrer le transformateur autour d'un conducteur existant sans déconnecter le circuit. Cela réduit considérablement les temps d'arrêt, les coûts de main-d'œuvre et les interruptions opérationnelles dans les environnements industriels ou de services publics.

3. Quelle est la précision des tomodensitomètres étanches extérieurs ?

Les TC étanches d'extérieur sont généralement conformes aux normes CEI 61869-2 ou IEEE C57.13 et offrent généralement des classes de précision de 0,5 ou 1,0. Les modèles de haute précision peuvent atteindre des performances encore meilleures en fonction des exigences de l'application. Une installation correcte et une adaptation correcte de la charge sont essentielles pour maintenir la précision des mesures.
