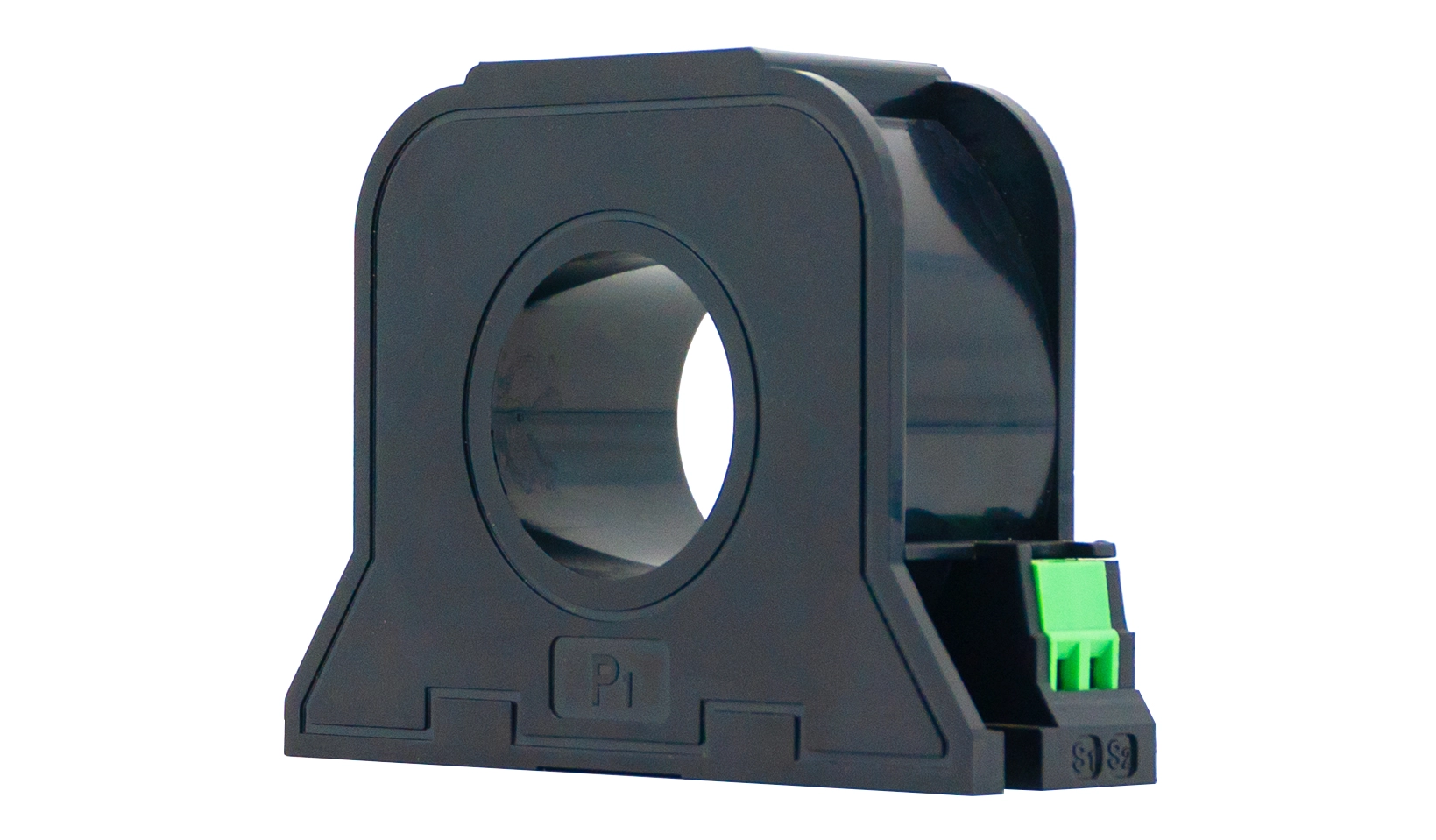

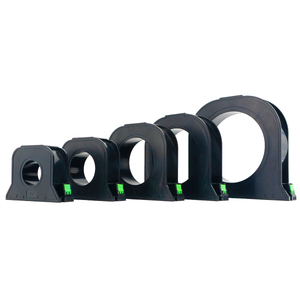

Un transformateur de courant à noyau équilibré (CBCT), également connu sous le nom de CT homopolaire ou transformateur de courant résiduel , est un type spécial de transformateur de courant utilisé principalement pour la protection contre les défauts à la terre dans les systèmes d'alimentation électrique. Contrairement classiques aux transformateurs de courant à noyau divisé qui mesurent le courant de conducteurs individuels, un CBCT enferme les trois conducteurs de phase (et parfois le neutre) dans un seul noyau magnétique.

Principe de travail

En fonctionnement équilibré normal, la somme vectorielle des courants triphasés (Ia + Ib + Ic) est égale à zéro. Cela signifie qu'aucun flux magnétique net n'est induit dans le noyau du CBCT et, par conséquent, aucun courant secondaire ne circule.

Lors d'un défaut à la terre (défaut à la terre), la somme des courants de phase n'est pas nulle (car le courant de défaut traverse la terre au lieu de revenir via les phases). Cela crée un flux résiduel net dans le noyau, qui induit un courant proportionnel dans l'enroulement secondaire du CBCT.

La sortie secondaire est connectée à un relais de protection (par exemple, un relais de défaut de terre ou un dispositif à courant résiduel), qui déclenche le disjoncteur si le défaut dépasse un seuil défini.

Applications du transformateur de courant Core Balance

Protection contre les défauts de terre – Détecte les fuites ou les défauts à la terre dans les systèmes de distribution, les transformateurs et les appareillages de commutation.

Protection du moteur et du générateur – Fournit une protection sensible contre les défauts entre l’enroulement et la terre.

Systèmes de sécurité industrielle – Installés dans les tableaux de distribution pour améliorer la protection du personnel et des équipements.

Détection de courant neutre – Utile pour détecter des charges déséquilibrées ou un courant de fuite.

Comparaison : transformateur de courant à noyau équilibré et transformateur de courant à noyau divisé
