Qu'est-ce qu'un transformateur de courant à noyau divisé

Un transformateur de courant à noyau divisé est un type de transformateur de courant dont le noyau magnétique est divisé en deux parties ou plus, ce qui lui permet d'être « serré » autour d'un conducteur existant sans déconnecter le circuit. Vous trouverez ci-dessous un aperçu détaillé couvrant son principe de fonctionnement, ses classifications, ses fonctions, ses fonctionnalités, ses scénarios d'application et les tendances futures.

Principe de fonctionnement

Le principe de fonctionnement d'un transformateur de courant ouvrant est essentiellement le même que celui de tout transformateur de courant conventionnel, basé sur l'induction électromagnétique :

Le conducteur transportant le courant à mesurer fait office d'enroulement primaire (souvent un seul tour).

Le courant alternatif traversant ce conducteur produit un flux magnétique alternatif dans un noyau à haute perméabilité.

Un enroulement secondaire, enroulé sur le noyau, capte ce flux et génère un courant proportionnel dans son circuit, proportionné au rapport de spires.

Étant donné que le noyau est composé de deux moitiés (ou plus), une fois installées, les moitiés sont fermées et serrées, complétant ainsi le circuit magnétique. Il faut prêter attention à l'alignement du noyau et à la minimisation de l'entrefer entre les moitiés, car des espaces excessifs dégradent le couplage magnétique et réduisent la précision.

L'enroulement secondaire doit toujours rester fermé (c'est-à-dire chargé) pour éviter des tensions élevées en circuit ouvert.

Une fois installé, il fonctionne comme un TC à noyau solide : le courant primaire induit le courant secondaire proportionnellement au rapport de spires, permettant aux équipements de mesure ou de protection de détecter des courants élevés en toute sécurité.

Le noyau étant divisé, des précautions de conception supplémentaires sont nécessaires pour atténuer le flux de fuite ou les espaces non uniformes, mais les conceptions modernes utilisent des verrous mécaniques précis et des matériaux magnétiques à faible espace pour réduire ces erreurs.

Classification

Bien que « à noyau divisé » soit lui-même une classification structurelle, les TC à noyau divisé peuvent également être classés selon plusieurs autres dimensions :

Mécanisme de fractionnement/fermeture

Style articulé/pivot (un côté s’ouvre sur une charnière)

Style boulon ou clip (deux moitiés reliées par des vis, des boutons-pression ou des pinces)

Classe de précision / objectif

Classe générale / suivi

Classe de comptage/facturation (précision supérieure)

Classe de protection (capable de tolérer des surcharges à court terme)

Notation et ratio actuels

Plages de courant faible (par exemple des dizaines ou des centaines d'ampères)

Plages de courant plus élevées (jusqu'à des milliers d'ampères)

Sorties secondaires de niveaux 1 A, 5 A ou inférieurs (milliampères)

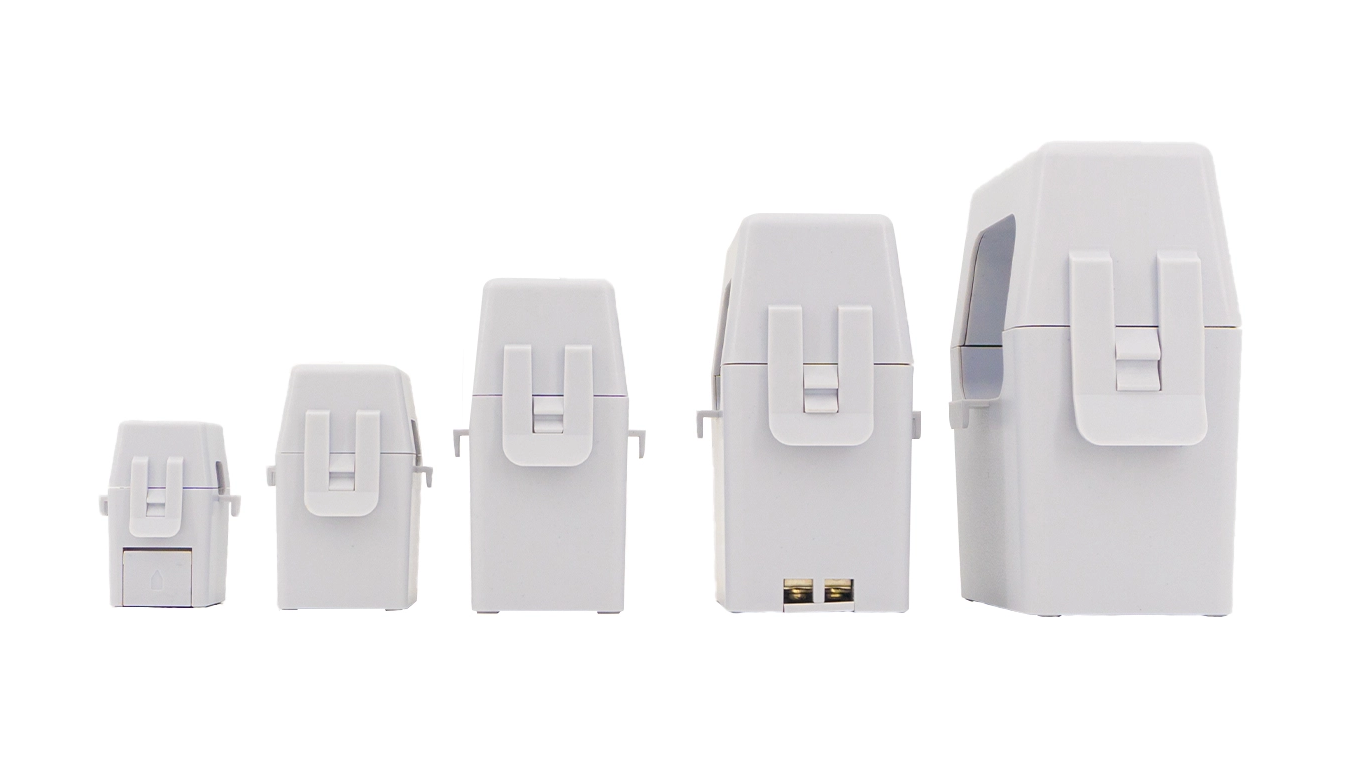

Un exemple de produit est le transformateur de courant à noyau divisé , qui utilise cette conception de serrage pour une mise à niveau plus facile.

Fonctions

Les fonctions essentielles d'un transformateur de courant ouvrant comprennent :

Mesure / Comptage
Conversion de courants primaires élevés en courants secondaires proportionnels pour les courantomètres, les analyseurs de puissance ou les systèmes de mesure d'énergie.

Surveillance
Introduire des données actuelles en temps réel dans les systèmes de surveillance, de contrôle ou de protection (par exemple SCADA, BMS, systèmes de gestion de l'énergie).

Protection
Servir dans les circuits de détection de surintensité ou de défaut, où le TC alimente des relais ou des dispositifs de protection pour déclencher des disjoncteurs.

Caractéristiques clés/avantages et limites

Avantages / Caractéristiques

Non intrusif / sans interruption
Ils peuvent être installés autour de conducteurs sous tension sans déconnexion ni recâblage, minimisant ainsi les temps d'arrêt.

Facilité d'installation et de mise à niveau
Idéal pour les mises à niveau sur le terrain, les ajouts ou le déploiement de mesures dans des systèmes existants.

Polyvalence
Disponible dans des valeurs de courant, des tailles et des classes de précision variées pour une large couverture d'applications.

Scénarios d'application

Les transformateurs de courant à noyau divisé sont largement utilisés dans les environnements où la facilité d'installation, de mise à niveau ou une perturbation minimale est essentielle. Les domaines d'application typiques incluent :

Distribution d'énergie/panneaux électriques
Surveillance des circuits de dérivation, des lignes d'alimentation ou des sous-circuits dans les tableaux de distribution existants.

Gestion de l'énergie des bâtiments et sous-comptage
Installation de TC dans les systèmes de câblage existants pour surveiller les charges, les locataires ou les zones dans les bâtiments commerciaux ou résidentiels.

Surveillance industrielle et profilage de charge
Mesure des courants sur les moteurs, les entraînements, les pompes, les systèmes CVC, les lignes de production, etc., souvent là où un arrêt n'est pas souhaitable.

En raison de leur flexibilité, les TC à noyau ouvrant sont particulièrement utiles dans les rénovations ou les extensions, où le câblage ne peut pas être facilement interrompu.

Tendances et développements futurs

Le domaine des à noyau ouvrant transformateurs de courant évolue à mesure que les systèmes électriques deviennent plus complexes, distribués et numériques. Certaines tendances et perspectives clés comprennent :

Conceptions avec une plus grande précision et moins d'erreurs.
Matériaux de noyau améliorés (nanocristallins, amorphes) et conceptions mécaniques pour réduire les fuites et les écarts, rapprochant ainsi les performances des noyaux divisés des noyaux solides.

Électronique intelligente intégrée
Intégrant le conditionnement du signal, l'amplification, la compensation de température, la mémoire d'étalonnage et la sortie numérique (par exemple Modbus, CEI 61850) dans le corps du CT.

Bande passante plus large/capacité haute fréquence
Conceptions visant à mieux capturer les composantes harmoniques, les transitoires rapides et les signaux non sinusoïdaux pour prendre en charge l'analyse de la qualité de l'énergie.
