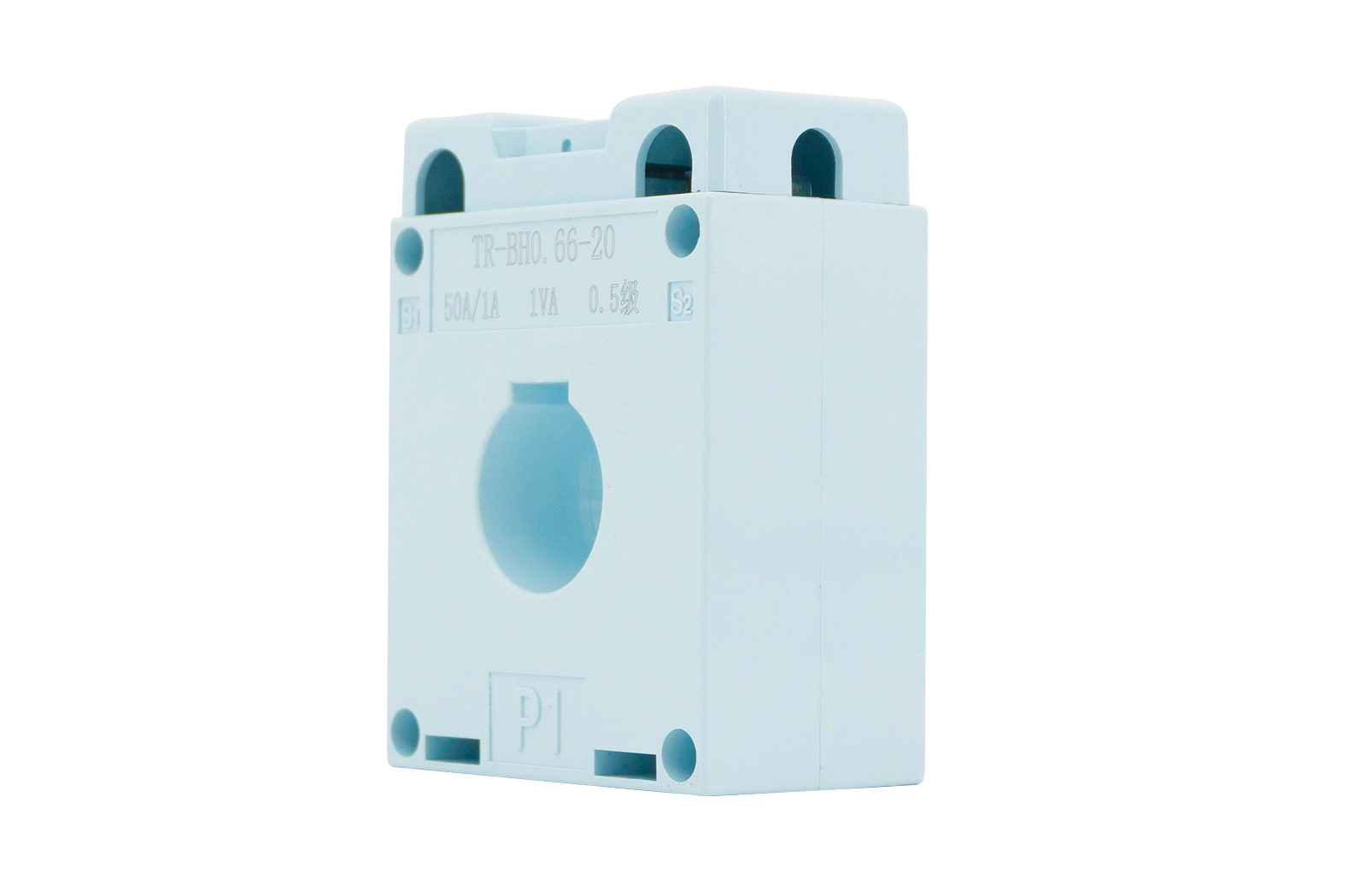

Qu'est-ce qu'un transformateur de courant à noyau solide ?

Un à noyau solide transformateur de courant (CT) est un transformateur d'instrument de précision conçu pour réduire le courant alternatif (CA) élevé dans les systèmes électriques en un courant secondaire standardisé de faible niveau (généralement 1 A ou 5 A) pour une mesure, une surveillance et un relais de protection en toute sécurité.

Il fonctionne sur le principe de l'induction électromagnétique, où le courant primaire circulant dans un conducteur passant par son noyau génère un flux magnétique, qui à son tour induit un courant proportionnel dans l'enroulement secondaire enroulé autour du noyau. La caractéristique déterminante d'un CT à noyau solide est son noyau magnétique toroïdal (en forme de beignet) continu et ininterrompu, généralement constitué de matériaux à haute perméabilité comme l'acier au silicium ou la ferrite. Contrairement aux TC à noyau ouvrant , cette structure solide ne présente aucun espace, garantissant un chemin magnétique uniforme, une fuite de flux minimale et un excellent couplage magnétique entre les circuits primaires et secondaires.

L'enroulement primaire est souvent constitué d'un seul passage du conducteur d'alimentation principal à travers le centre du noyau, tandis que l'enroulement secondaire est constitué de plusieurs spires enroulées avec précision qui déterminent le rapport de transformation du TC. Le CT à noyau solide présente plusieurs avantages clés. Il offre une précision exceptionnelle, avec des classes d'exactitude allant de 0,1 % à 0,5 %, ce qui le rend idéal pour les applications de mesure des revenus et de protection critiques. Le noyau solide et scellé résiste à la poussière, à l'humidité et aux contraintes mécaniques, garantissant des performances stables dans les environnements industriels et extérieurs difficiles.

Il fournit également une isolation électrique robuste entre les circuits primaires haute tension et les instruments secondaires basse tension, protégeant ainsi l'équipement et le personnel. L'installation nécessite de mettre le circuit hors tension pour faire passer le conducteur primaire à travers le noyau du TC, ce qui le rend idéal pour les installations permanentes et fixes dans les nouvelles constructions, les sous-stations électriques et les panneaux de commande industriels.

Il est largement utilisé dans les systèmes de production, de transmission et de distribution d'énergie pour la mesure du courant, la mesure de l'énergie, la protection contre les surintensités et l'analyse de la qualité de l'énergie. Le principal inconvénient est son manque de flexibilité : il ne peut pas être installé ultérieurement sur des conducteurs sous tension existants sans arrêt du système, contrairement aux alternatives à noyau ouvrant. Malgré cela, leur précision et leur fiabilité inégalées font des tores monoblocs le choix privilégié pour les applications où la précision des mesures et la stabilité à long terme sont primordiales.
