Quelles sont les caractéristiques et les applications des transformateurs de courant ?

Nombre Parcourir:0 auteur:Éditeur du site publier Temps: 2026-08-05 origine:Propulsé

enquête

Introduction

Un transformateur de courant (CT) est un type crucial de transformateur de mesure conçu pour convertir en toute sécurité un courant alternatif (AC) élevé en courant secondaire standardisé de faible niveau. Il fonctionne sur le principe de l'induction électromagnétique, correspondant à la logique de fonctionnement de base des transformateurs ordinaires, tout en étant optimisé pour la mesure et la protection du courant plutôt que pour la transformation de tension. Il isole les circuits primaires haute tension des boucles secondaires de mesure et de contrôle basse tension, ce qui est irremplaçable dans les systèmes électriques et les équipements électriques industriels.

Caractéristiques techniques de base

Tout d’abord, d’excellentes performances d’isolation électrique et de sécurité se démarquent. L'enroulement primaire se connecte directement aux lignes électriques haute tension à courant élevé, tandis que le côté secondaire est relié aux compteurs, relais et dispositifs de surveillance. Les structures d'isolation séparent efficacement les circuits haute tension et basse tension, empêchant le personnel d'entrer en contact direct avec les boucles dangereuses à courant élevé. Une règle de conception essentielle interdit à l'enroulement secondaire de fonctionner en circuit ouvert ; un secondaire ouvert génère une tension induite extrêmement élevée qui endommage l'équipement et menace la sécurité des personnes. Les secondaires du TC doivent donc être mis à la terre de manière fiable en un point donné.

Deuxièmement, une précision de mesure élevée sur les plages de travail désignées. Les TC de qualité mesure maintiennent de minuscules erreurs de rapport et de phase sous charge nominale, garantissant ainsi des statistiques précises de consommation d'énergie pour la facturation de l'électricité. Les TC de qualité protection donnent la priorité à une transmission de courant stable lors de défauts de court-circuit. Leurs noyaux de fer sont fabriqués avec des tôles d'acier au silicium à faible saturation, résistant à la saturation magnétique lorsque des courants de défaut importants surviennent, de sorte que les relais de protection peuvent rapidement capturer des signaux de courant anormaux. De plus, les TC présentent une forte résistance aux surcharges, supportant des courants de défaut transitoires importants sans démagnétisation permanente du noyau ni dommage structurel.

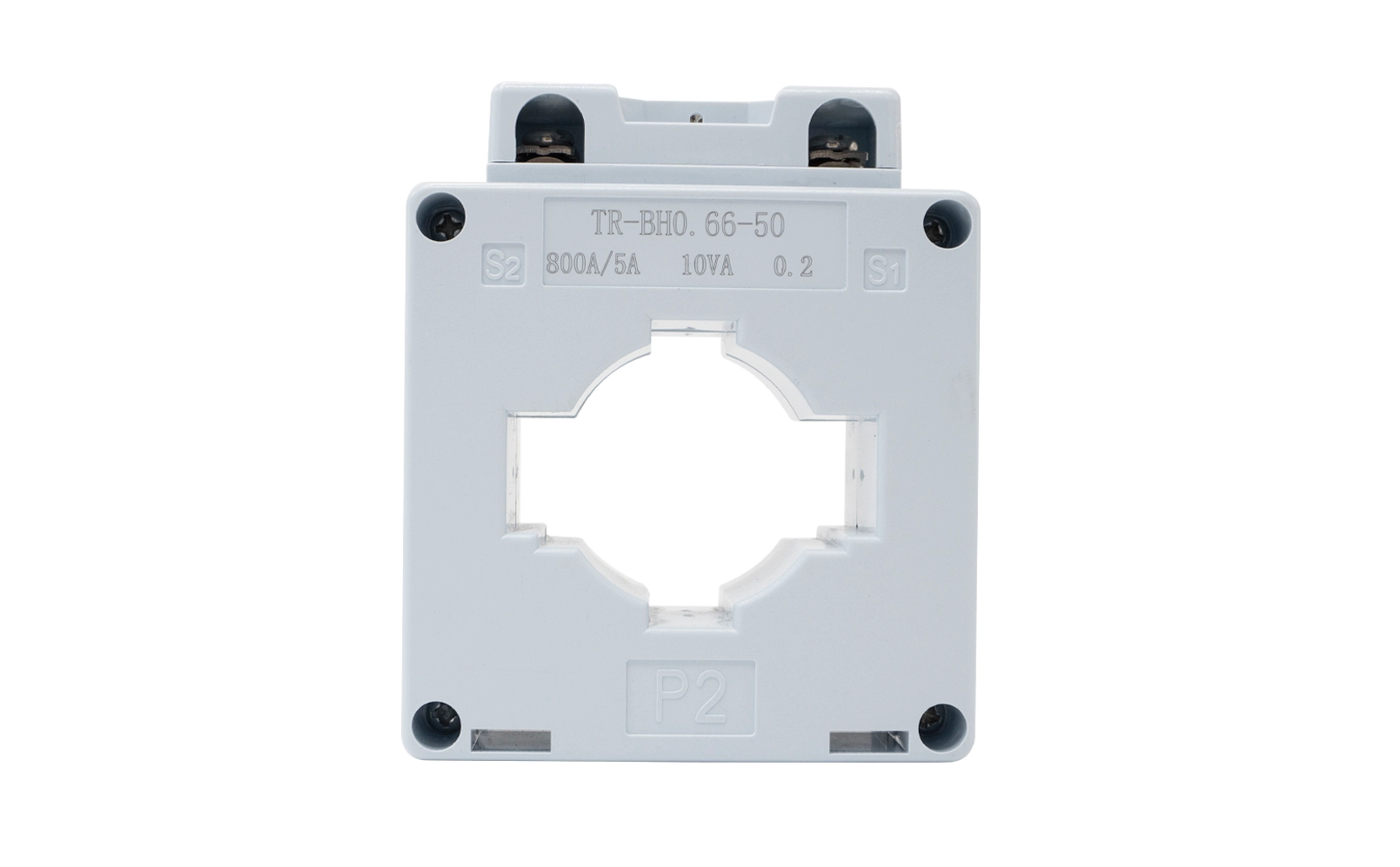

Troisièmement, des formes structurelles diverses et une installation pratique. Les tomodensitomètres de type plaie conviennent aux scénarios à faible courant ; Les TC de type barre utilisent directement des barres omnibus de puissance comme enroulements primaires pour simplifier le câblage. Les TC à pince ouvrant permettent une installation sous tension sans coupure de courant, largement adoptés pour la surveillance des rénovations ultérieures. Ils se caractérisent également par une taille compacte, une faible perte d'énergie, une longue durée de vie et une adaptabilité aux environnements difficiles tels que les températures élevées, l'humidité et la poussière dans les sous-stations et les usines.

Principaux scénarios d'application

Les TC coopèrent avec les wattheures pour réduire les courants de ligne importants à un courant secondaire nominal de 1 A ou 5 A pour la mesure de l'électricité commerciale. Les opérateurs de réseaux électriques installent des TC de mesure dans les postes de transformation, les usines industrielles et les points d'accès des utilisateurs à haute tension pour enregistrer avec précision la consommation d'énergie en vue d'un règlement équitable, qui constitue la base des systèmes de recharge du réseau.

Élément essentiel de la protection des systèmes électriques, les TC transmettent des données actuelles en temps réel aux relais de protection. Lorsque des courts-circuits, des surcharges ou des défauts de phase se produisent, des courants anormaux importants sont détectés instantanément. Les relais déclenchent des disjoncteurs pour couper rapidement les branches défectueuses, évitant ainsi les pannes d'équipement et les pannes de courant à grande échelle, couvrant la protection différentielle du transformateur, la protection contre les surintensités de ligne et la protection contre les surcharges du moteur.

Dans la distribution d'énergie industrielle, les centrales électriques de nouvelles énergies et les systèmes électriques des bâtiments, les TC fonctionnent avec des modules d'acquisition de données pour surveiller en permanence le courant de charge. Les opérateurs évaluent l'état de fonctionnement des équipements, optimisent la répartition de la charge et identifient les défauts cachés tels qu'un courant triphasé déséquilibré et un échauffement anormal provoqué par un câblage desserré. Les TC à pince portables sont couramment utilisés pour l'inspection sur le terrain et les tests de courant temporaires.

Dans les lignes de production automatisées, les convertisseurs de fréquence et les armoires de distribution d'énergie intelligentes, les TC fournissent des signaux de retour de courant pour les systèmes de contrôle en boucle fermée. Les contrôleurs ajustent la puissance de sortie en fonction des valeurs de courant collectées pour stabiliser le fonctionnement du moteur et réaliser une gestion intelligente de l'énergie.

Conclusion

Avec une isolation fiable, une haute précision et une robuste adaptabilité environnementale, les transformateurs de courant servent d'« yeux » aux systèmes d'alimentation CA. Ils prennent en charge simultanément le comptage, la protection et la surveillance, tout au long de la production, du transport, de la distribution et de la consommation électrique industrielle. À mesure que les réseaux intelligents se développent, les TC miniatures de haute précision et les TC intelligents à noyau ouvert élargiront encore davantage leurs rôles dans la surveillance numérisée de l’énergie et la gestion électrique intelligente.
