Transformateur de courant triphasé

Un transformateur de courant (CT) triphasé est un transformateur de mesure spécialisé conçu pour mesurer le courant alternatif dans les systèmes électriques triphasés. Il fonctionne en abaissant les courants primaires élevés en courants secondaires standardisés et faibles, généralement 5 A ou 1 A, ce qui les rend sûrs et pratiques pour les équipements de mesure, de protection et de contrôle. Largement utilisés dans les réseaux électriques, les installations industrielles, les sous-stations et les bâtiments commerciaux, les TC triphasés assurent une surveillance précise du courant tout en isolant les circuits haute tension des appareils de mesure basse tension, protégeant ainsi le personnel et les instruments.

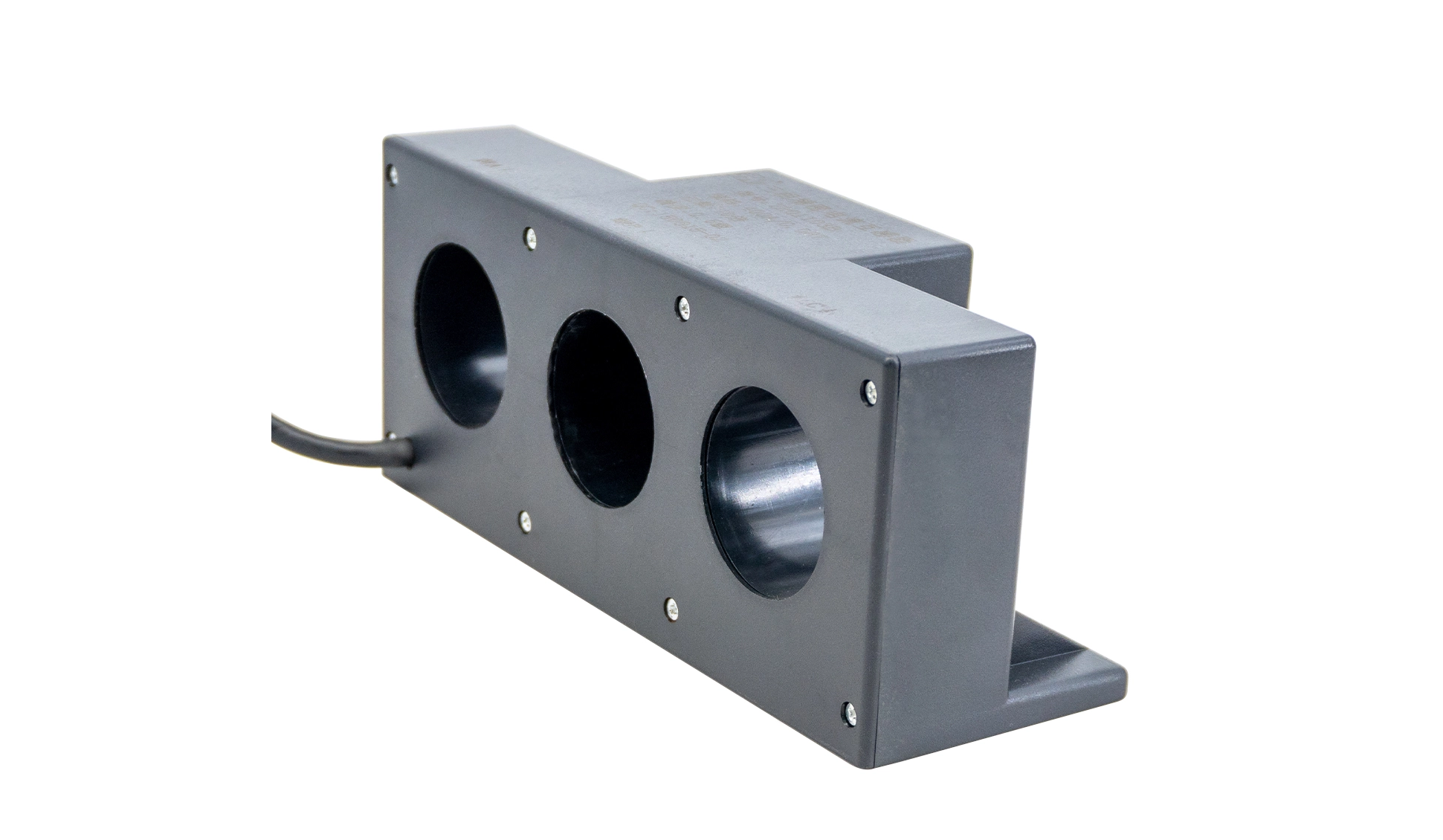

Structurellement, un triphasé transformateur de courant intègre trois unités TC monophasées dans un boîtier ou un noyau commun, correspondant aux trois phases (L1, L2, L3) d'un système électrique. Chaque unité se compose d'un enroulement primaire, d'un enroulement secondaire et d'un noyau en acier au silicium laminé. L'enroulement primaire est directement connecté en série au circuit de puissance transportant le courant de charge, tandis que l'enroulement secondaire est relié aux ampèremètres, wattmètres, wattmètres, relais et systèmes d'automatisation. Cette conception compacte permet d'économiser de l'espace d'installation et simplifie le câblage par rapport à l'utilisation de trois TC monophasés séparés.

L'une des caractéristiques clés des TC triphasés est leur rapport de transformation précis, qui définit la relation entre les courants primaire et secondaire. Les rapports courants incluent 100/5A, 200/5A, 400/1A et 600/5A, sélectionnés en fonction du courant de charge attendu. Les classes de haute précision, telles que 0,2, 0,5 et 1,0, garantissent des mesures fiables pour la facturation et la surveillance, tandis que les classes comme 5P et 10P sont conçues pour la détection des courants de défaut dans les relais de protection. Les TC triphasés modernes présentent également une faible saturation, une résistance d'isolation élevée et une bonne stabilité thermique pour maintenir leurs performances sous de lourdes charges et dans des conditions de court-circuit.

La sécurité est une considération essentielle lors de l'exploitation de transformateurs de courant triphasés . Le circuit secondaire ne doit jamais être ouvert pendant que le courant primaire circule, car cela induit une tension extrêmement élevée, risquant de provoquer un choc électrique, des dommages à l'isolation ou une surchauffe du noyau. Une mise à la terre appropriée de l'enroulement secondaire et des connexions sécurisées sont obligatoires lors de l'installation. De plus, les TC triphasés prennent en charge la mesure de charge équilibrée et déséquilibrée, ce qui les rend adaptés aux moteurs, générateurs, tableaux de distribution et systèmes d'énergie renouvelable.
