Applications des transformateurs de courant

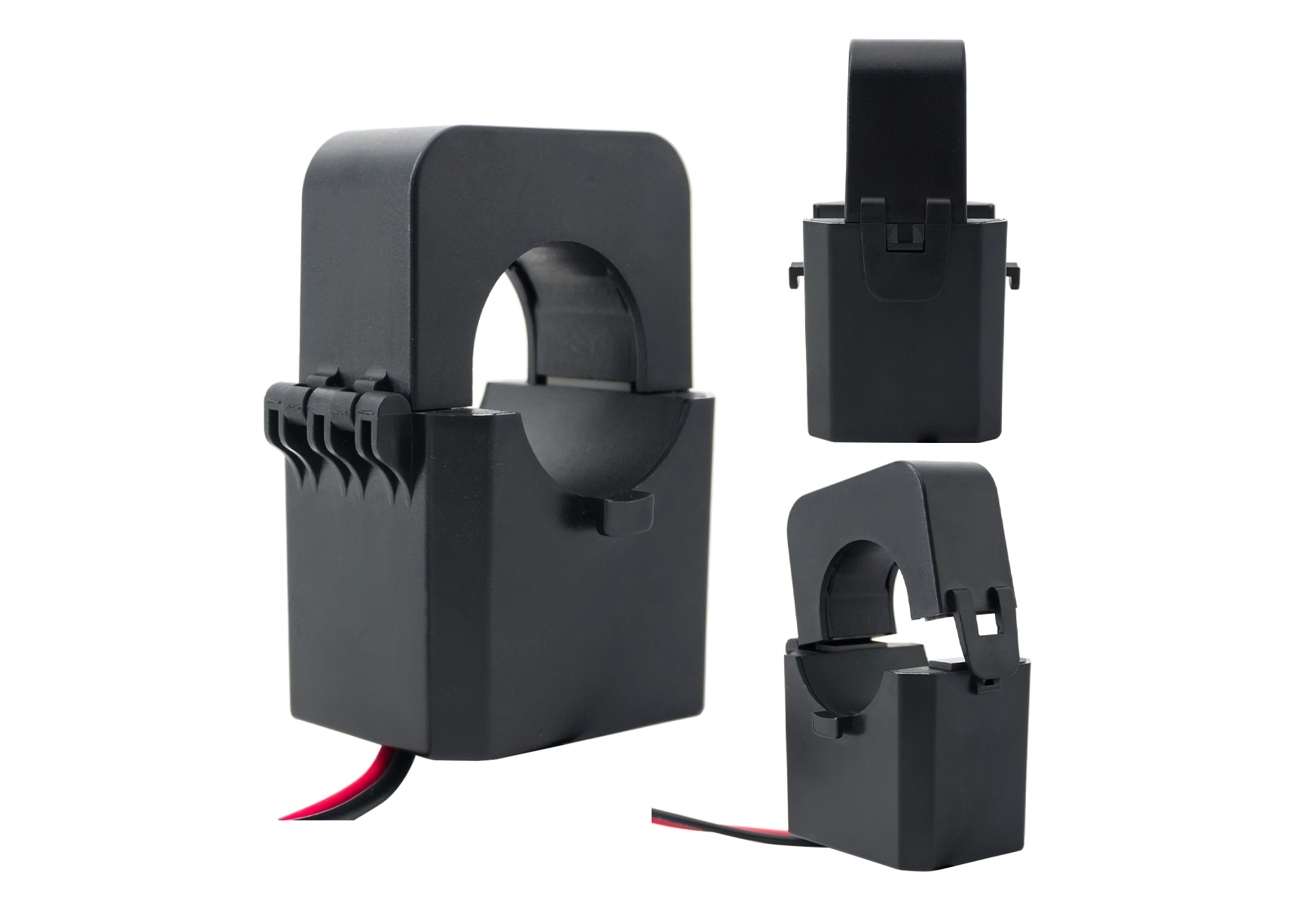

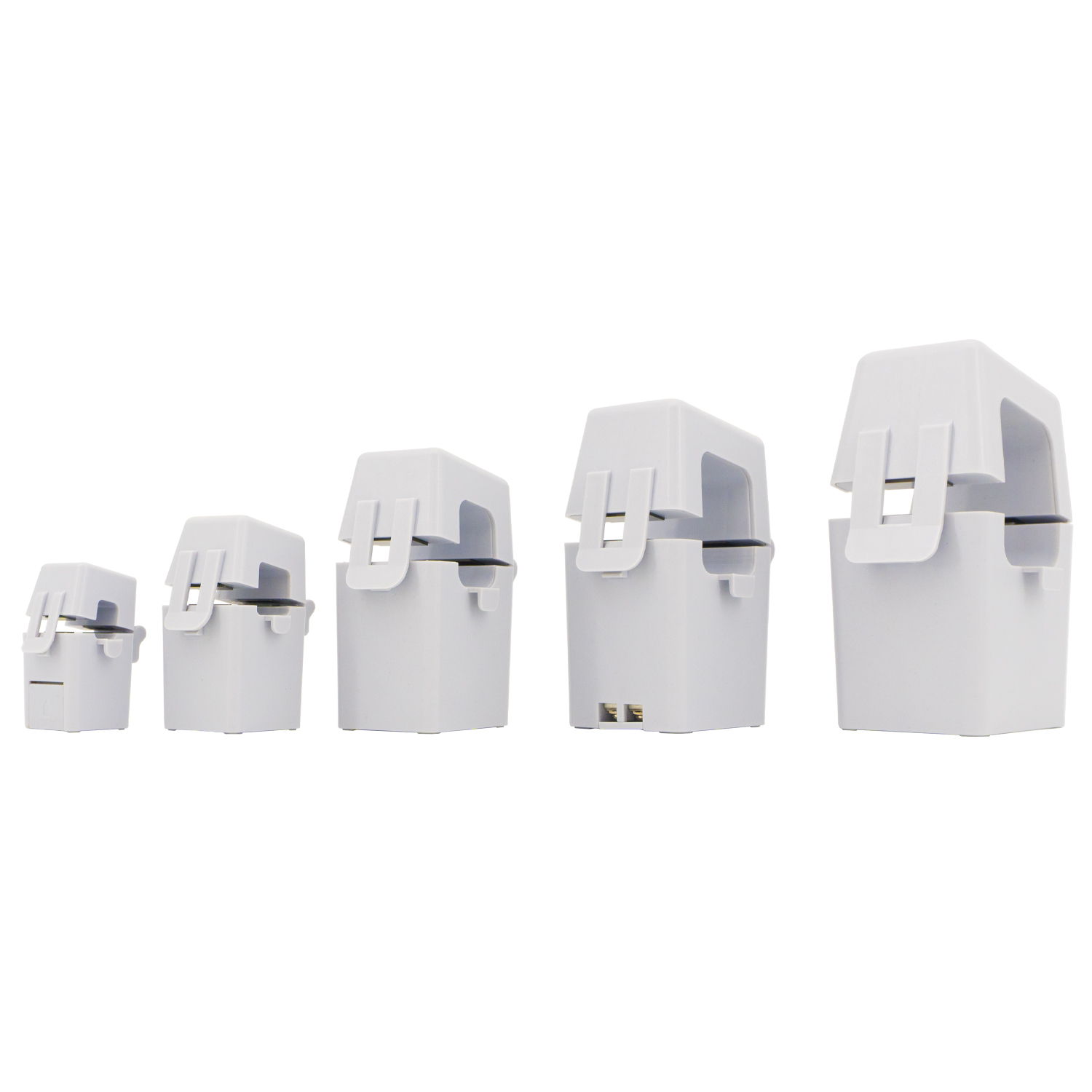

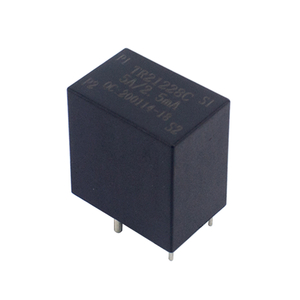

Les transformateurs de courant (TC) sont des transformateurs de mesure essentiels conçus pour abaisser un courant primaire élevé en un courant secondaire standardisé de faible valeur à des fins de mesure, de mesure et de protection. Ils isolent les systèmes électriques haute tension des circuits de commande basse tension, garantissant ainsi la sécurité des opérateurs tout en convertissant les courants importants en niveaux compatibles avec les appareils électriques courants.

Une application majeure est la mesure de l’énergie dans les réseaux électriques. Les entreprises de services publics installent des transformateurs de courant aux côtés des transformateurs de tension dans les sous-stations, les armoires de distribution et les locaux des consommateurs de grande capacité. Les courants de charge élevés ne peuvent pas être directement injectés dans les compteurs électriques. Les TC réduisent le courant primaire à 5 A ou 1 A en sortie secondaire, de sorte que les wattheures peuvent enregistrer avec précision la consommation d'énergie pour la facturation. Les bâtiments commerciaux, les usines industrielles et les centrales électriques renouvelables s'appuient tous sur des mesures assistées par CT pour suivre le flux d'énergie sans rompre les conducteurs principaux à courant élevé.

La protection électrique est un autre domaine clé. Dans les réseaux de distribution d'énergie, les défauts tels que les courts-circuits génèrent des surintensités destructrices. Les transformateurs de courant de classe de protection fournissent des signaux secondaires proportionnels aux relais. Lorsqu'un courant anormal est détecté, les relais déclenchent les disjoncteurs pour déclencher rapidement les sections défectueuses. Cela évite d'endommager les générateurs, les transformateurs, les câbles et les appareillages de commutation. Les TC sont largement utilisés dans la protection contre les surintensités, la protection différentielle des moteurs et la protection des jeux de barres, constituant ainsi la première ligne de défense des équipements électriques.

La surveillance des processus industriels dépend également fortement des transformateurs de courant. Dans les usines de fabrication, les TC surveillent le courant de fonctionnement des gros moteurs, des convertisseurs de fréquence et des équipements de soudage. Les opérateurs peuvent juger de l’état de fonctionnement de l’équipement à partir des données actuelles transformées. Les surcharges, les pertes de phase et les conditions triphasées déséquilibrées peuvent être identifiées à un stade précoce. Les relevés de courant en temps réel aident à optimiser l'efficacité de la production et à réduire les arrêts inattendus des machines.

Les systèmes d’énergie renouvelable connaissent une demande croissante pour les appareils CT. Les boîtiers de combinaison solaire photovoltaïque et les armoires électriques pour éoliennes utilisent des transformateurs de courant pour mesurer le courant de sortie des unités de production d'électricité. Les contrôleurs système collectent les signaux CT pour évaluer les performances de production d'électricité, détecter les défauts de chaîne et réaliser un contrôle connecté au réseau. L'isolation galvanique sûre fournie par les TC évite le risque de fuite haute tension dans les sites d'énergie nouvelle.

En résumé, les transformateurs de courant relient les équipements électriques à courant élevé et les instruments de contrôle basse tension. Ils servent à la mesure de l'énergie, à la protection contre les pannes, à la surveillance industrielle et à la connexion au réseau d'énergie nouvelle. Sans la technologie CT, il serait difficile de réaliser un fonctionnement sûr et fiable des systèmes électriques modernes.
