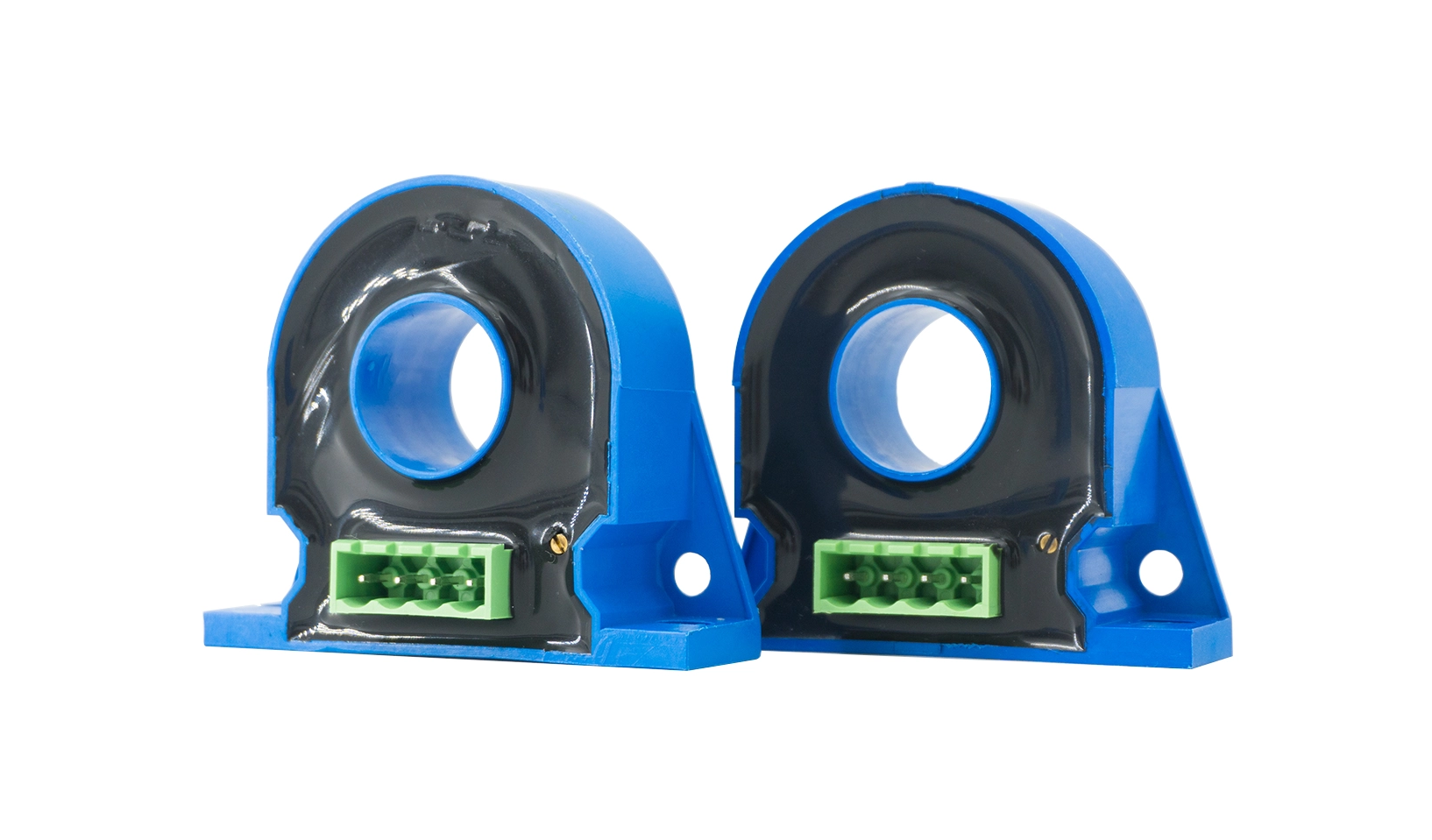

Capteur de courant de fuite : détecteur indispensable pour la sécurité des systèmes électriques

Un capteur de courant de fuite est un composant de mesure de haute précision spécialement conçu pour suivre le courant de fuite résiduel à l'intérieur des circuits électriques, agissant comme la première ligne de défense contre les chocs électriques et les risques d'incendie électrique dans les systèmes modernes de distribution d'énergie, de nouvelles énergies et de contrôle industriel. Les transformateurs de courant ordinaires mesurent uniquement le courant de charge, mais ce capteur se concentre sur les minuscules courants vagabonds s'échappant d'une isolation endommagée, de câbles vieillissants, d'un câblage défectueux ou d'une mise à la terre incomplète de l'équipement, qui présentent des risques de sécurité cachés difficiles à repérer via des outils de surveillance réguliers. Il convertit les faibles signaux de fuite en sorties électriques lisibles pour prendre en charge la surveillance en temps réel, l'alarme de seuil et la protection par verrouillage d'alimentation.

Le mécanisme de fonctionnement du noyau repose sur le principe d’équilibre magnétique d’un noyau toroïdal. Tous les conducteurs sous tension et neutres traversent simultanément le noyau magnétique en forme d'anneau. Lorsque le circuit fonctionne normalement, les courants égaux circulant dans des directions opposées génèrent des flux magnétiques décalés, laissant une tension induite nulle dans l'enroulement. Une fois la fuite survenue, une partie du courant circule vers la terre au lieu de revenir par la ligne neutre, brisant ainsi l'équilibre magnétique. La bobine capture la faible fluctuation magnétique qui en résulte, et les circuits intégrés amplifient, filtrent et calibrent le signal pour produire des valeurs précises de courant de fuite allant de microampères à plusieurs ampères. Les types avancés adoptent la technologie de modulation magnétique pour détecter les courants de fuite alternatifs et directs, conformément aux normes internationales de sécurité de type B pour les nouveaux équipements énergétiques.

Ce capteur présente des avantages importants, notamment une mesure sans contact, une perte de puissance minimale, de fortes interférences anti-électromagnétiques et une longue durée de vie. Sa version à cœur divisé permet une installation rapide sans coupure de courant, améliorant ainsi considérablement l'efficacité de la maintenance des systèmes électriques finis. Dans des environnements de travail complexes avec des variateurs haute fréquence, de gros moteurs et un câblage dense, il maintient une précision de détection stable sans étalonnage fréquent. Lorsque la fuite surveillée dépasse la limite de sécurité prédéfinie, le capteur envoie des signaux de déclenchement instantanés aux disjoncteurs, aux alarmes ou aux plateformes de gestion intelligente, coupant l'alimentation électrique en quelques millisecondes pour éviter les accidents et l'épuisement des équipements.

Son champ d’application ne cesse de s’élargir avec le développement des énergies propres et des réseaux intelligents. Il est largement installé dans les stations de recharge EV, les boîtiers de combinaison photovoltaïques, les armoires de batteries de stockage d'énergie, les armoires de distribution industrielles basse tension et les boîtiers de commande électriques domestiques. À mesure que les risques de dégradation de l’isolation augmentent avec le fonctionnement à long terme des équipements, la demande en matière de surveillance fiable des fuites ne cesse d’augmenter. Les capteurs de courant de fuite garantissent en permanence le fonctionnement stable de l'infrastructure électrique, réduisent les taux d'accidents de sécurité et offrent une valeur remarquable en matière de protection de la sécurité personnelle et des biens de l'entreprise, ce qui en fait des dispositifs de sécurité essentiels irremplaçables dans toutes les industries consommatrices d'électricité.
