Comment fonctionne un transformateur de courant miniature ?

Un transformateur de courant miniature (CT miniature) fonctionne en utilisant le principe de l'induction électromagnétique pour mesurer des courants alternatifs élevés et les convertir en signaux de courant plus petits et plus sûrs. Il s'agit d'un type compact de transformateur de mesure qui permet aux systèmes électriques de surveiller le flux de courant tout en assurant une isolation électrique entre le circuit haute puissance et l'équipement de mesure.

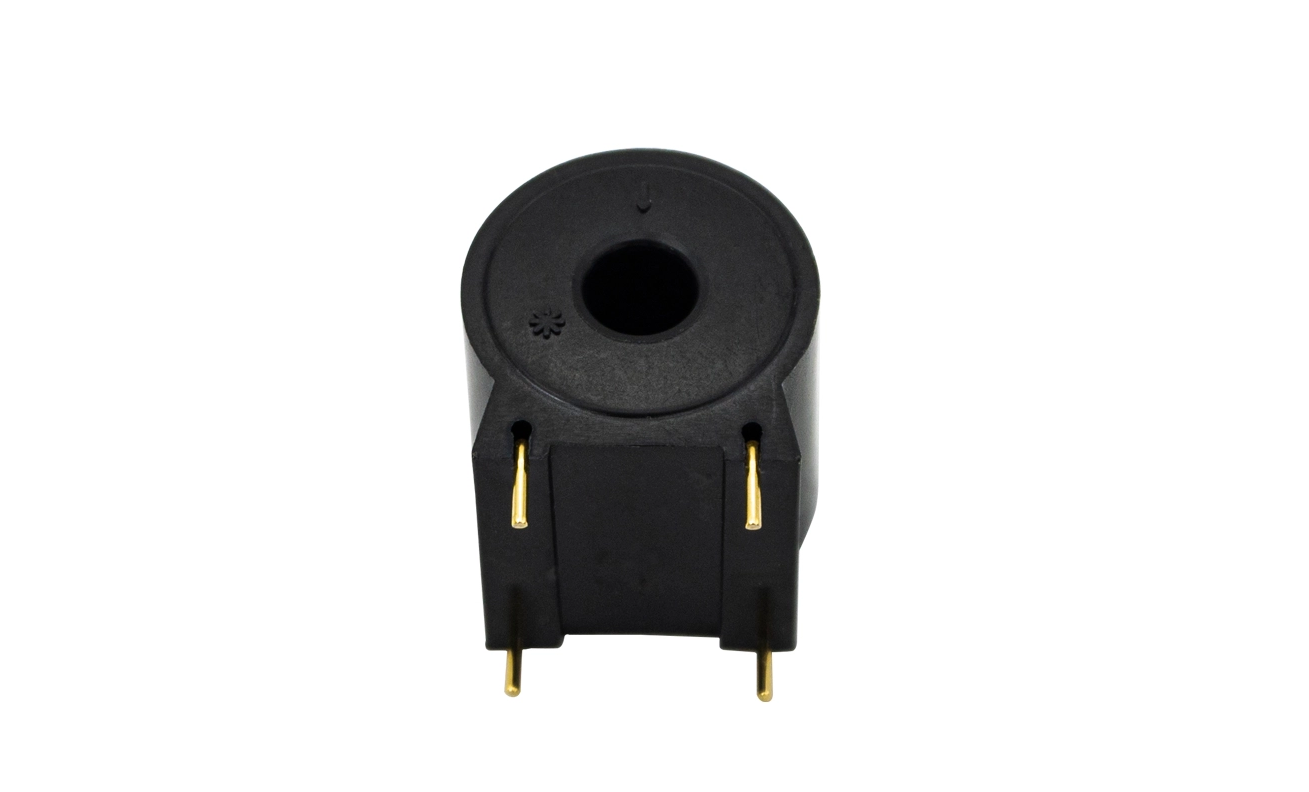

La structure de base d'un TC miniature comprend trois parties principales : un conducteur primaire, un enroulement secondaire et un noyau magnétique. Le conducteur primaire est connecté en série avec le circuit électrique où le courant doit être mesuré. L'enroulement secondaire est connecté à des appareils de mesure tels que des courantomètres, des systèmes de surveillance de l'énergie, des relais de protection ou des équipements de contrôle. Le noyau magnétique fournit un chemin pour le flux magnétique et améliore l'efficacité et la précision de la transformation du courant.

Le processus de travail commence lorsqu'un courant alternatif circule dans le conducteur primaire. Le courant produit un champ magnétique changeant autour du conducteur. Ce champ magnétique changeant traverse le noyau magnétique et crée un flux magnétique changeant. Selon le principe de l'induction électromagnétique, la variation du flux magnétique génère un courant électrique dans l'enroulement secondaire. Le courant secondaire est proportionnel au courant primaire mais a une valeur beaucoup plus faible, ce qui permet de le mesurer en toute sécurité.

Par exemple, un transformateur de courant miniature avec un rapport de courant de 100:1 peut réduire un courant primaire de 100 ampères à un courant secondaire d'environ 1 ampère. L'équipement de mesure connecté au côté secondaire peut alors traiter ce signal de courant plus petit sans être exposé au courant élevé circulant dans le circuit principal.

Une fonction clé d’un TC miniature est l’isolation électrique. Le côté primaire peut être connecté à un système d'alimentation à courant élevé, tandis que le côté secondaire est connecté à des appareils électroniques sensibles. Puisqu'il n'y a pas de connexion électrique directe entre les deux circuits, le TC miniature protège les équipements de mesure des courants élevés et améliore la sécurité du système.

Le noyau magnétique est un composant important car il transfère le champ magnétique entre les côtés primaire et secondaire. Les matériaux de base de haute qualité contribuent à réduire les pertes d'énergie et à améliorer la précision des mesures. Cependant, si le courant primaire devient trop élevé, le noyau magnétique peut atteindre la saturation, ce qui peut entraîner des lectures inexactes. Par conséquent, les TC miniatures sont conçus avec des exigences de courant nominal et de précision spécifiques.

Les TC miniatures sont largement utilisés dans les panneaux de distribution électrique, les compteurs intelligents, les systèmes d'énergie renouvelable, les systèmes de surveillance des batteries et les équipements d'automatisation industrielle. Ils fournissent une mesure continue du courant pour la gestion de l'énergie, la détection des défauts et la protection des équipements. Par exemple, dans un système intelligent de surveillance de l'énergie, un TC miniature mesure le courant utilisé par les charges électriques et envoie des informations à un contrôleur pour analyse et optimisation énergétique.

Les performances d'un TC miniature dépendent de plusieurs facteurs, notamment du rapport de transformation du courant, du niveau de précision, de la fréquence de fonctionnement, de la plage de température et de la méthode d'installation. Une sélection correcte des spécifications du CT est importante pour garantir un fonctionnement fiable. Pendant l'utilisation, le côté secondaire d'un transformateur de courant ne doit pas être laissé ouvert pendant que le courant circule dans le circuit primaire car une haute tension peut être générée sur les bornes secondaires.

En résumé, un transformateur de courant miniature fonctionne en convertissant un courant alternatif important en un courant proportionnel plus faible par induction électromagnétique. Il fournit une mesure sûre, une isolation électrique et une surveillance fiable des systèmes électriques. En raison de leur petite taille, de leur grande précision et de leur installation facile, les TC miniatures sont largement utilisés dans les applications modernes de surveillance et de contrôle de l'alimentation.
