Conception de transformateur de courant : principes, paramètres clés et stratégies d'optimisation

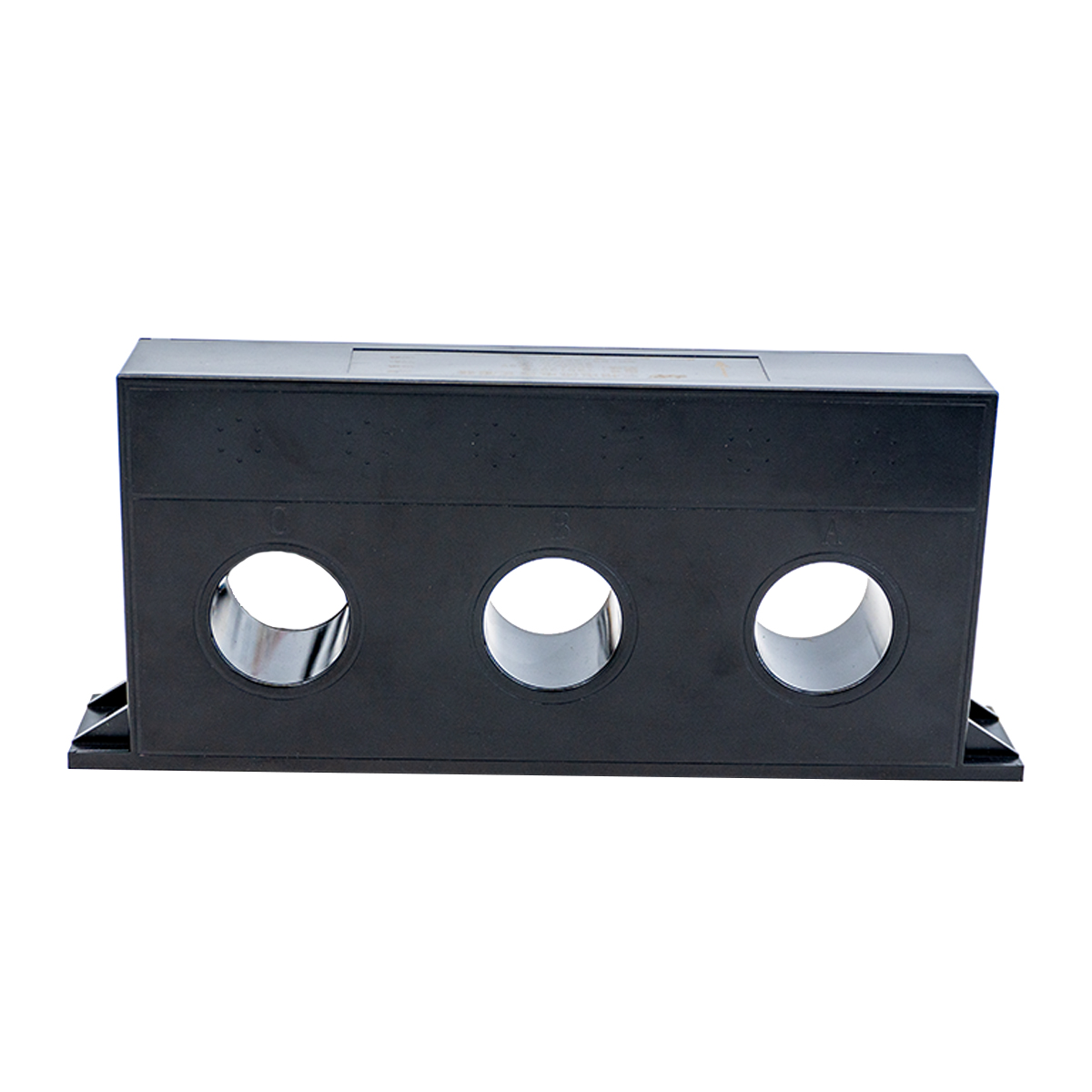

La conception d'un transformateur de courant (CT) est un processus d'ingénierie systématique qui combine la théorie électromagnétique, la science des matériaux et les exigences d'application pratique pour réaliser la conversion précise de courants alternatifs élevés en signaux mesurables de bas niveau pour la mesure, la protection et le contrôle dans les systèmes électriques. En tant que composant essentiel des réseaux électriques, des onduleurs industriels et des équipements électriques, la qualité de conception du CT détermine directement la fiabilité, la précision et la sécurité de l'ensemble du système électrique, ce qui en fait un élément central de la recherche et de la pratique en ingénierie électrique.

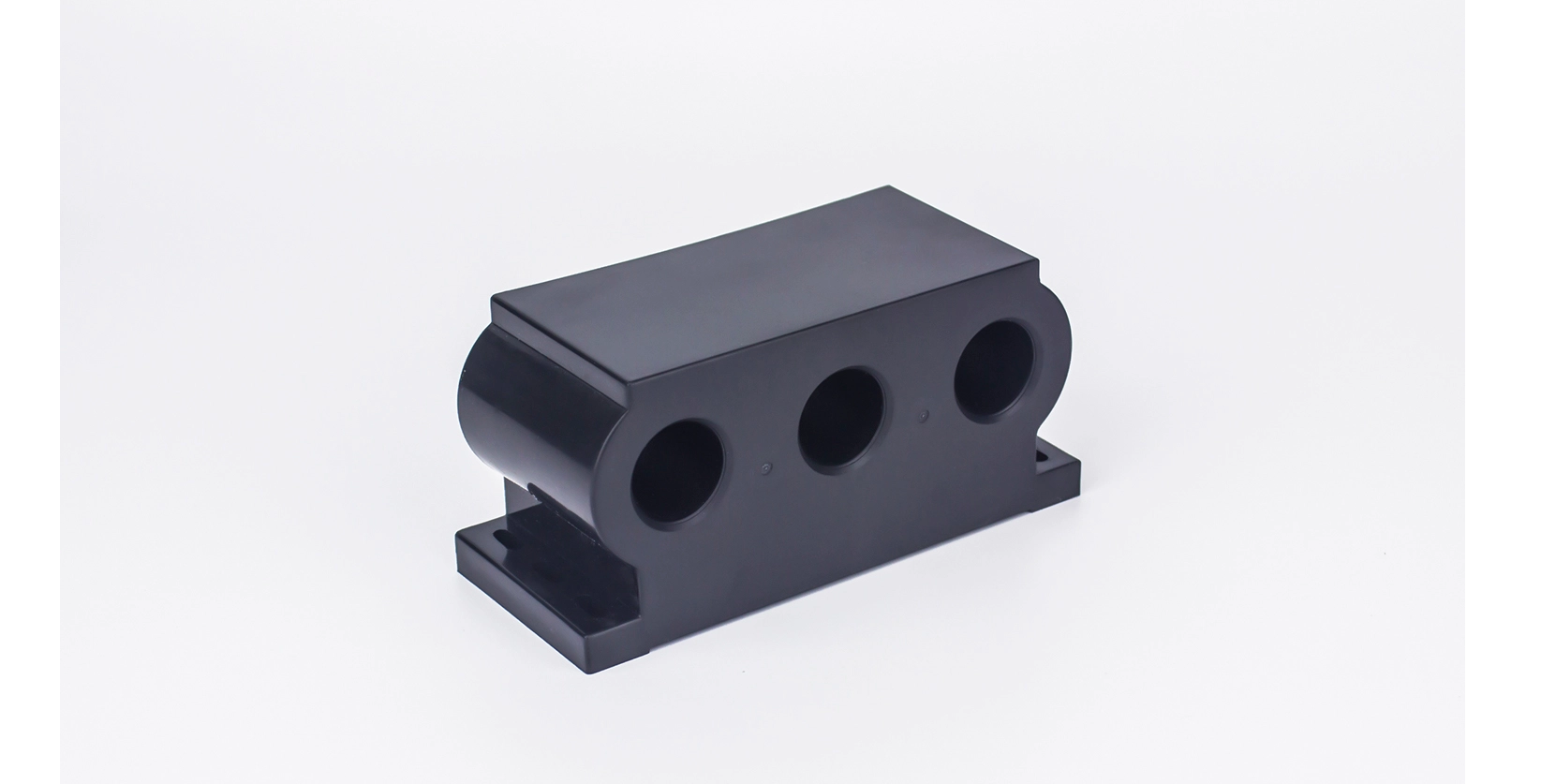

Le principe fondamental de la conception des transformateurs de courant est basé sur la loi de Faraday sur l"induction électromagnétique et sur la loi des circuits d"Ampère. Un TC typique se compose d"un enroulement primaire, d"un enroulement secondaire et d"un noyau magnétique. L"enroulement primaire, généralement comportant un petit nombre de spires (même une seule spire), est connecté en série avec le circuit dont le courant doit être mesuré. L"enroulement secondaire, comportant plus de spires, est connecté à des instruments de mesure, des relais de protection ou des appareils de contrôle. Idéalement, l"équilibre ampère-tour (N₁I₁ ≈ N₂I₂) est maintenu, garantissant que le courant secondaire est proportionnel au courant primaire et aligné en phase, le rapport de spires (N₂/N₁) déterminant le rapport de conversion.

La sélection du noyau est une étape cruciale dans la conception des TC, car les caractéristiques du noyau affectent directement le courant d"excitation, qui est la principale source d"erreurs de rapport et de phase. Des matériaux à haute perméabilité tels que des tôles d"acier au silicium laminées à froid et des alliages nanocristallins sont couramment utilisés pour minimiser les pertes dans le noyau (hystérésis et pertes par courants de Foucault) et réduire le courant d"excitation. La longueur du trajet magnétique (MPL) et la section transversale du noyau sont également optimisées pour équilibrer la densité du flux magnétique et la taille du noyau, garantissant ainsi la linéarité dans des conditions de fonctionnement normales et la capacité anti-saturation lors de défauts de court-circuit.

Les paramètres de conception clés doivent être rigoureusement définis pour répondre aux exigences de l’application. Ceux-ci incluent le courant nominal primaire/secondaire (les courants secondaires standard sont de 1 A ou 5 A), la classe de précision (0,1 S/0,2 S pour la mesure, 5 P/10 P pour la protection et TPY/TPZ pour la protection contre les transitoires), la charge nominale (la puissance apparente maximale que le secondaire peut fournir) et le niveau d"isolation. Le rapport de transformation est calculé sur la base des courants nominaux, tandis que la résistance de l"enroulement secondaire et la réactance de fuite sont minimisées pour réduire les erreurs. De plus, les paramètres de stabilité thermique et dynamique sont pris en compte pour garantir que le TC peut résister aux courants de court-circuit sans dommages mécaniques ou thermiques.

La conception moderne des CT intègre également des stratégies d’optimisation pour répondre aux limitations traditionnelles. Pour les tomodensitomètres de mesure, l"optimisation par essaim de particules (PSO) et d"autres algorithmes intelligents sont de plus en plus utilisés pour minimiser les erreurs de rapport et de phase tout en réduisant les coûts de construction, surpassant ainsi les méthodes traditionnelles d"essais et d"erreurs. Les TC numériques, intégrés au bus CAN ou à d"autres technologies de communication, sont conçus pour améliorer la fiabilité et la stabilité en remplaçant la transmission analogique par des signaux numériques, adaptés aux systèmes de surveillance multi-nœuds complexes. Une terminaison appropriée de l"enroulement secondaire, par exemple en utilisant une résistance de charge adaptée et une diode Zener, est également essentielle pour garantir la précision des mesures et la protection du circuit.

En résumé, la conception d"un transformateur de courant est un processus complet qui intègre l"analyse théorique, la sélection des matériaux, l"optimisation des paramètres et la validation pratique. En équilibrant précision, fiabilité, coût et scénarios d"application, les concepteurs peuvent développer des TC qui répondent aux divers besoins de mesure, de protection et de contrôle de puissance, posant ainsi une base solide pour le fonctionnement sûr et efficace des systèmes électriques.
