Mesure des transformateurs de courant : principe, applications et considérations clés

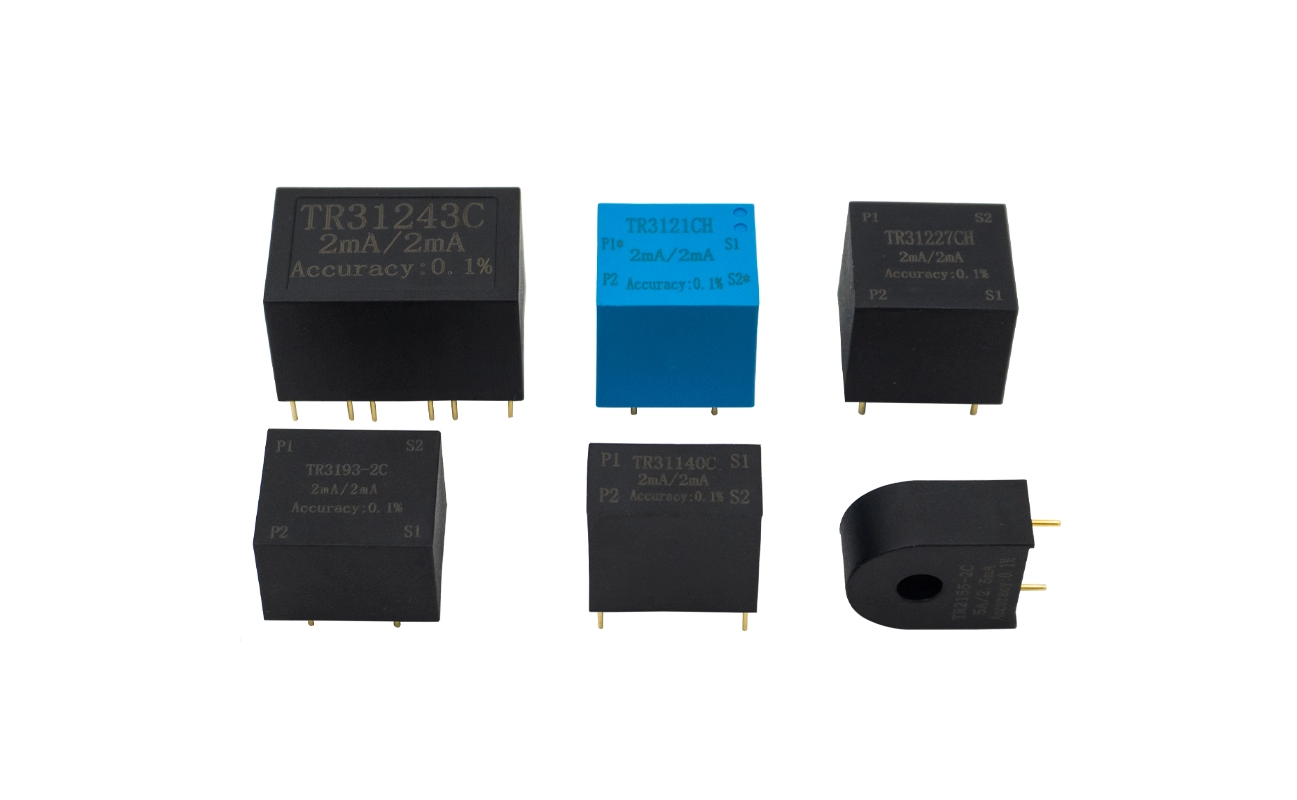

Le principe de fonctionnement d'un transformateur de courant est basé sur la loi de Faraday de l'induction électromagnétique et la loi des circuits d'Ampère. Il est constitué de deux enroulements : un enroulement primaire avec un petit nombre de spires (souvent une seule spire, formée par le conducteur de puissance traversant le noyau du TC) et un enroulement secondaire avec un grand nombre de spires. Lorsqu'un courant alternatif circule dans l'enroulement primaire, il génère un flux magnétique dans le noyau de fer. Ce flux induit un courant dans l'enroulement secondaire dont l'amplitude est inversement proportionnelle au rapport de spires des deux enroulements. Le rapport de transformation (N₁/N₂) détermine le facteur d'échelle, garantissant que le courant secondaire reflète avec précision le courant primaire dans une plage spécifiée.

La précision est un indice de performance critique de la mesure des transformateurs de courant, qui est classé en différentes classes de précision (par exemple 0,2, 0,5, 1,0, 3,0) sur la base des normes internationales. Les TC de haute précision (classes 0,2 et 0,5) sont utilisés dans les applications de mesure d'énergie, où une mesure précise du courant est essentielle pour la facturation et la gestion de l'énergie. Les classes de précision inférieures (1,0 et supérieures) conviennent au relais de protection, où la réponse rapide et la fiabilité sont prioritaires sur la précision absolue.

La mesure des transformateurs de courant est largement appliquée dans divers domaines. Dans les systèmes de production, de transport et de distribution d'électricité, les TC sont installés dans les transformateurs, les disjoncteurs et les lignes de transport pour surveiller les courants de charge, détecter les défauts (tels que les courts-circuits) et déclencher des actions de protection. Dans les installations industrielles, ils sont utilisés pour mesurer les courants dans les moteurs, les générateurs et autres équipements électriques, prenant ainsi en charge la surveillance de l'état et l'analyse de l'efficacité énergétique. De plus, les TC sont essentiels dans les systèmes d'énergie renouvelable (par exemple, les centrales solaires et éoliennes) pour mesurer le courant de sortie des onduleurs et garantir la compatibilité avec le réseau.

Plusieurs considérations clés doivent être prises en compte pour garantir une mesure CT fiable. Premièrement, l'enroulement secondaire ne doit jamais être en circuit ouvert pendant le fonctionnement, car cela peut générer des tensions extrêmement élevées qui endommagent le TC et présentent des risques pour la sécurité. Deuxièmement, l'impédance de charge du circuit secondaire doit respecter la charge nominale du TC pour maintenir la précision des mesures. Troisièmement, une installation et une mise à la terre appropriées sont nécessaires pour minimiser les interférences électromagnétiques et garantir l'isolation entre les circuits primaire et secondaire.
