Mesure du transformateur de courant

La mesure par transformateur de courant (CT) constitue la solution de détection de base pour une mesure précise de l'énergie, la facturation des revenus et le suivi de la consommation d'énergie sur les réseaux électriques, les installations industrielles et les bâtiments commerciaux. En tant que catégorie de transformateurs de mesure, les TC de mesure abaissent les courants primaires élevés des lignes électriques en sorties secondaires standardisées faibles (1 A ou 5 A) compatibles avec les compteurs d'énergie électroniques, tout en créant une isolation électrique complète entre les circuits primaires haute tension et les équipements de mesure basse tension pour la sécurité de fonctionnement.

Construits sur l'induction électromagnétique, les TC de mesure adoptent une structure de noyau compacte : le côté primaire est généralement constitué d'une seule barre omnibus ou d'un seul câble passant à travers le noyau magnétique, et le côté secondaire comporte des enroulements fins multitours. En fonctionnement idéal, les courants primaire et secondaire maintiennent un rapport inverse fixe avec un déphasage négligeable. Contrairement aux TC de protection privilégiant la linéarité en cas de surtensions sévères, les TC de mesure sont conçus pour une reproduction ultra-précise du courant dans des plages de charge normales (1 % à 120 % du courant nominal), garantissant directement un règlement équitable de l'électricité entre les services publics d'électricité et les utilisateurs finaux.

La classification de précision est la spécification la plus critique pour les transformateurs de courant de mesure , régie par les normes CEI 61869 et IEEE C57.13. Les grades courants incluent 0,2S, 0,5S, 0,2 et 0,5, où le suffixe « S » désigne des performances améliorées à faible courant pour les sites avec des charges légères fluctuantes. Un CT de classe 0,2S limite l'erreur de rapport à ± 0,2 % sur toutes les plages de fonctionnement, ce qui le rend obligatoire pour le comptage des transactions commerciales sur le réseau. Ces transformateurs sont dotés de noyaux fins en acier au silicium à haute perméabilité pour minimiser la perte d'excitation et l'hystérésis magnétique, bien qu'ils saturent au-dessus de 120 % du courant nominal pour éviter d'endommager les compteurs d'énergie appariés lors de surcharges temporaires.

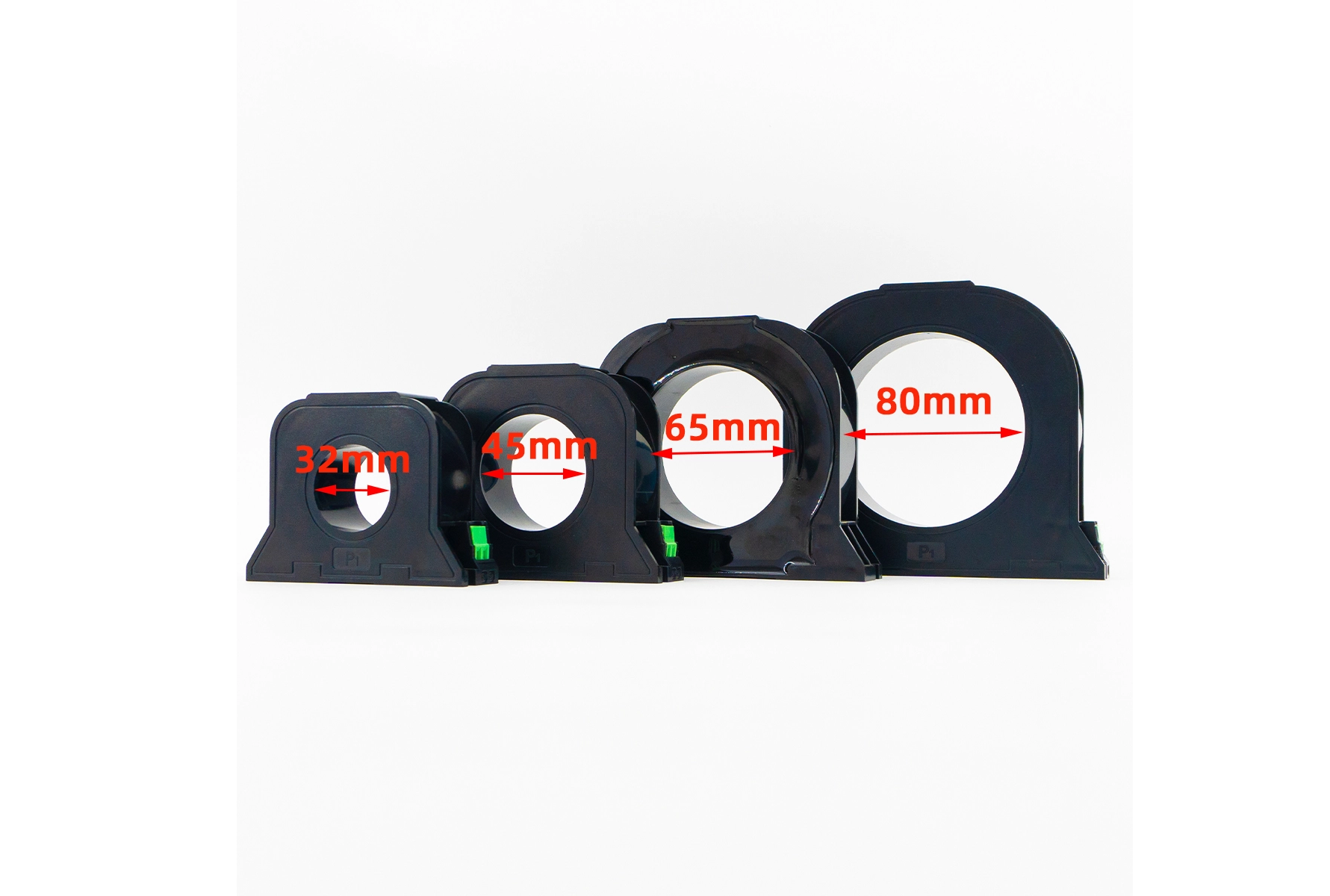

Plusieurs types mécaniques s’adaptent à divers scénarios d’installation. Les TC à barre enroulée conviennent aux armoires de comptage intérieures permanentes, tandis que les bobines Rogowski flexibles à noyau divisé permettent une mise à niveau en direct sans coupure de courant, largement utilisées dans les stations photovoltaïques et les boîtes de distribution basse tension. Les règles d'installation clés incluent l'adaptation de la charge nominale du TC à l'impédance du compteur et l'évitement strict des circuits secondaires ouverts, qui généreraient une tension induite élevée et mortelle et une dégradation permanente du noyau.
