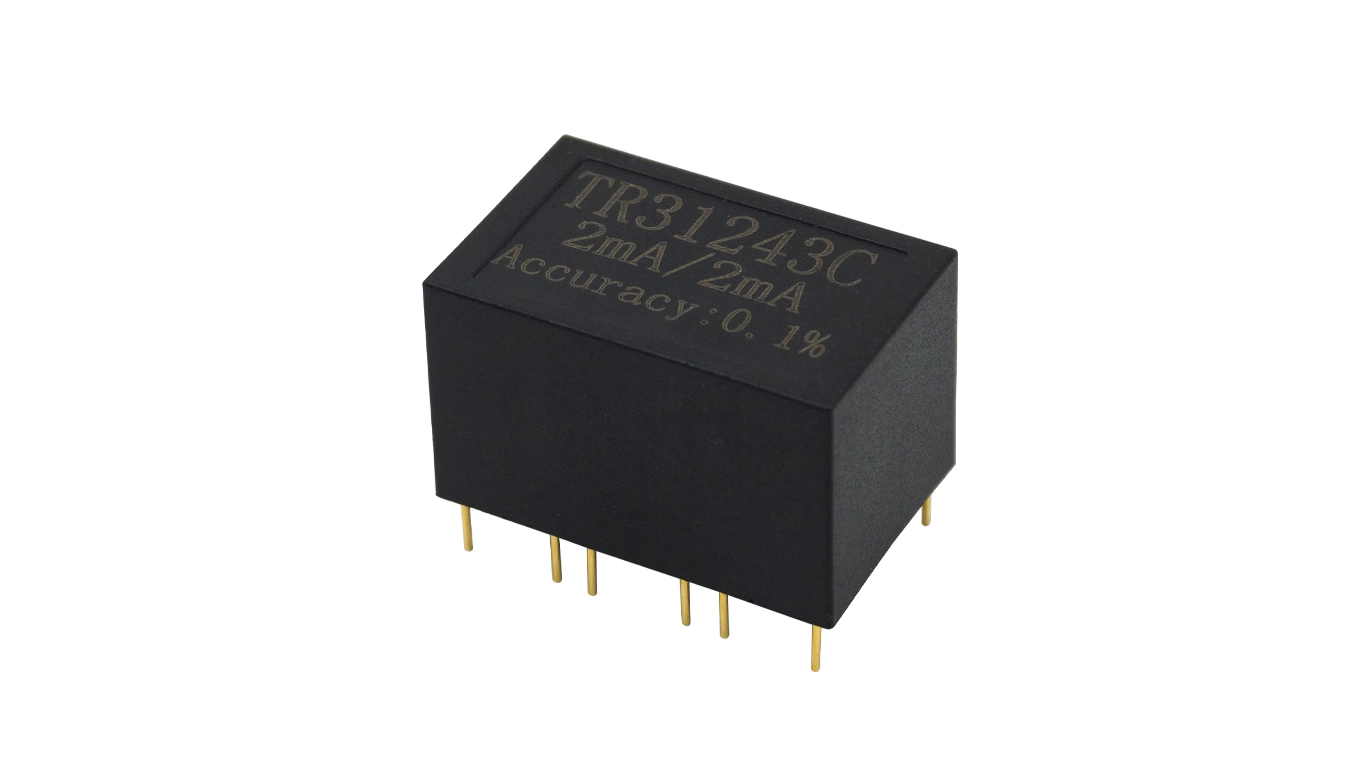

Mini transformateur de courant

Le mini transformateur de courant, souvent abrégé en mini CT, est un dérivé compact et léger des transformateurs de courant électromagnétiques traditionnels, spécialement conçu pour la surveillance des faibles courants, les équipements électriques à espace limité et les systèmes intelligents de mesure de puissance. Contrairement aux grands TC industriels utilisés dans les sous-stations électriques à haute tension, les mini TC réduisent les noyaux magnétiques, les structures d'enroulement et les dimensions d'installation tout en conservant des fonctions précises de conversion du signal de courant, ce qui en fait un composant de détection indispensable dans les secteurs de l'électricité intelligente, des nouvelles énergies, des appareils électroménagers et du contrôle industriel. Cet article développe ses caractéristiques structurelles, ses principes de fonctionnement, ses principales forces de performance et ses scénarios d'application courants.

Le mécanisme de fonctionnement de base des mini transformateurs de courant suit la loi de l'induction électromagnétique conforme aux TC standard. L'enroulement primaire supporte le courant alternatif mesuré, qui génère un flux magnétique alternatif à l'intérieur de l'acier au silicium ou du noyau magnétique nanocristallin. L'enroulement secondaire induit un signal de faible courant proportionnel en fonction du rapport de spires. Pour la plupart des modèles miniatures, le courant primaire varie de 1 A à 100 A et la sortie secondaire standard est de 50 mA ou 100 mA, ce qui correspond à la plage d'entrée des puces d'échantillonnage des compteurs d'énergie, des moniteurs de puissance et des modules de protection. Les fabricants adoptent des noyaux en alliage nanocristallin à haute perméabilité au lieu de l'acier au silicium conventionnel pour réduire considérablement le volume du noyau ; Certaines conceptions de mini CT à noyau divisé éliminent même le besoin de débrancher le câble principal lors de l'installation, améliorant ainsi considérablement l'efficacité de la construction pour les projets de rénovation.

Par rapport aux transformateurs de courant robustes traditionnels, les mini TC possèdent trois avantages concurrentiels importants : la miniaturisation, la faible consommation d'énergie et la haute précision des mesures. En termes de taille, un mini CT de type traversant typique mesure moins de 30 mm de diamètre extérieur et s'intègre facilement dans les disjoncteurs, les compteurs intelligents muraux et les tableaux de commande de recharge pour véhicules électriques où l'espace d'installation est extrêmement restreint. Deuxièmement, son noyau à faible perte magnétique réduit la consommation électrique à vide en dessous de 0,1 VA, évitant ainsi un gaspillage d'énergie supplémentaire dans les terminaux de surveillance à faible consommation. Troisièmement, les matériaux magnétiques de haute qualité réduisent le courant d'excitation et l'erreur de déphasage, permettant une précision de mesure de classe 0,2 ou 0,5, qui répond pleinement aux normes nationales et internationales en matière de mesure de l'électricité commerciale et d'analyse de la qualité de l'énergie. De plus, les mini TC ont d'excellentes performances anti-interférences ; Les coques en résine époxy encapsulées protègent les enroulements internes du bruit électromagnétique généré par les onduleurs, les convertisseurs de fréquence et les alimentations à découpage, garantissant ainsi une sortie de signal stable dans des environnements électromagnétiques industriels complexes.

Les mini transformateurs de courant couvrent un large éventail de domaines d'applications civiles et industrielles. Dans les équipements terminaux de réseaux intelligents, ce sont des unités de détection de base pour les compteurs d'énergie intelligents monophasés et triphasés, collectant des données de courant de charge pour le règlement de l'électricité, l'alarme de surcharge et la protection contre les fuites. Dans le nouveau secteur de l'énergie, les mini TC surveillent le courant d'entrée et de sortie des petits onduleurs photovoltaïques, des centrales électriques portables de stockage d'énergie et des équipements éoliens domestiques, prenant en charge les statistiques de production d'énergie en temps réel et la protection contre les pannes de surintensité. Pour l'automatisation industrielle, ils sont installés à l'intérieur des armoires de commande PLC, des servomoteurs et des boîtes de distribution pour suivre le courant de fonctionnement des équipements, réaliser une protection contre les surcharges du moteur et des statistiques de consommation d'énergie pour les systèmes de gestion de l'énergie des usines. Les produits électriques grand public adoptent également largement les mini TC : les climatiseurs haute puissance, les cuisinières à induction et les piles de chargement les utilisent pour détecter les courants anormaux, déclencher la protection contre les coupures de courant et optimiser la logique de contrôle de l'efficacité énergétique. Les mini TC à noyau divisé sont particulièrement appréciés par les équipes d'ingénierie pour la rénovation énergétique des bâtiments, car ils peuvent se fixer sur les câbles existants sans couper l'alimentation électrique, réduisant ainsi les temps d'arrêt et les risques pour la sécurité.
