Qu'est-ce qu'un scanner à noyau divisé ?

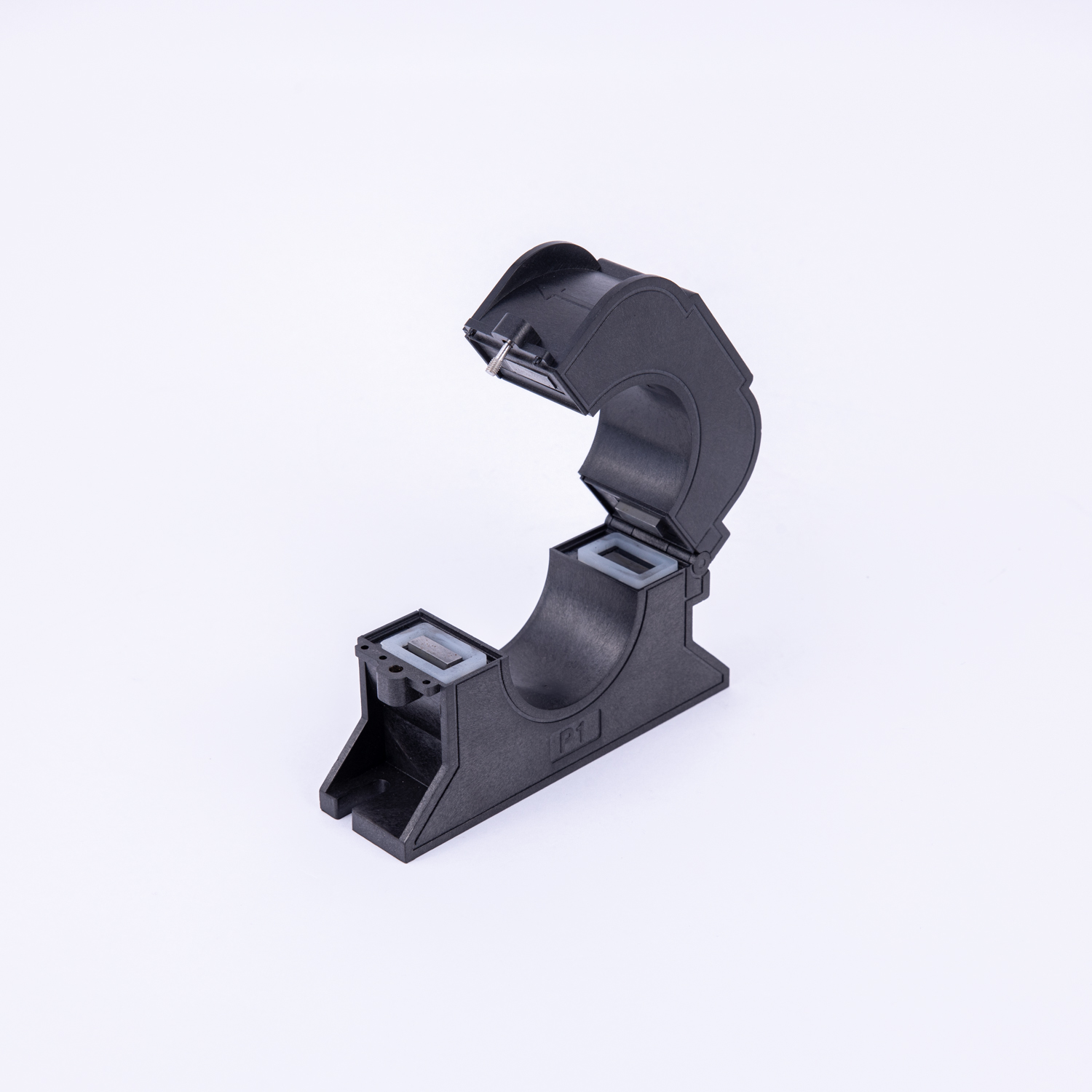

Un à noyau ouvrant transformateur de courant , souvent appelé TC à noyau ouvrant, est un appareil électrique utilisé pour mesurer le courant alternatif dans un conducteur sans déconnecter le circuit. Il possède un noyau qui peut être ouvert et serré autour d'un câble ou d'un jeu de barres, permettant une installation sans interruption de courant.

L’une des principales caractéristiques d’un TC ouvrant est son installation pratique. Les utilisateurs n'ont pas besoin de couper les câbles ou de couper l'alimentation électrique pendant l'installation. Cela réduit les temps d'arrêt et améliore la sécurité, en particulier dans les systèmes électriques existants. Un autre avantage est l’isolation électrique, qui sépare les circuits primaires haute tension des circuits secondaires basse tension. Cette conception protège les instruments de mesure et les travailleurs des risques électriques. Les TC à noyau divisé offrent également une précision stable et sont disponibles dans différentes classes de précision pour prendre en charge les applications de surveillance, de mesure et de protection. Ils sont légers et compacts, ce qui les rend adaptés à une utilisation dans des espaces étroits tels que les boîtes de distribution et les armoires de commande.

Les TC à noyau ouvrant sont largement utilisés dans de nombreux domaines. Ils sont couramment utilisés dans les systèmes de distribution d'énergie, les appareillages basse tension et les systèmes de gestion de l'énergie. Ils fonctionnent avec des compteurs d'énergie, des moniteurs de puissance, des enregistreurs de données et des équipements de contrôle industriel. Ils sont également largement utilisés dans les projets de rénovation où les TC fermés traditionnels sont difficiles à installer. En outre, ils apparaissent dans le contrôle des moteurs, l'automatisation des bâtiments et les systèmes d'énergie renouvelable, notamment la production d'énergie solaire et éolienne.

Il existe plusieurs types de TC à noyau ouvrant en fonction de leur structure et de leur application. Les TC à conducteur ouvrant à pince sont le type le plus courant et conviennent aux câbles ronds ordinaires. Les types de jeux de barres sont conçus pour les conducteurs plats et larges. Les TC miniatures à noyau ouvrant sont utilisés dans les petits équipements de mesure de courant et les équipements compacts. Les modèles de haute précision prennent en charge la mesure de l'énergie au niveau de la facturation. Les types flexibles, tels que les bobines de Rogowski, s'adaptent aux conducteurs de grande taille ou disposés de manière irrégulière là où les noyaux fendus standard ne peuvent pas s'adapter.
