Quelle est la différence entre un transformateur de courant et un transmetteur de courant ?

1. Introduction

Dans les systèmes de mesure et de surveillance électriques, les transformateurs de courant (CT) et les transmetteurs de courant sont des dispositifs essentiels utilisés pour détecter, mesurer et convertir le courant électrique. Cependant, bien que ces deux composants soient liés, ils remplissent des fonctions différentes et sont utilisés à différentes étapes de mesure et de contrôle du courant.

Un transformateur de courant est avant tout un dispositif de détection et de mise à l'échelle, tandis qu'un transmetteur de courant est un dispositif de conversion et de sortie de signal. Comprendre leurs différences est crucial pour concevoir des systèmes de surveillance de courant précis et sûrs pour les applications industrielles, commerciales et de distribution d'énergie.

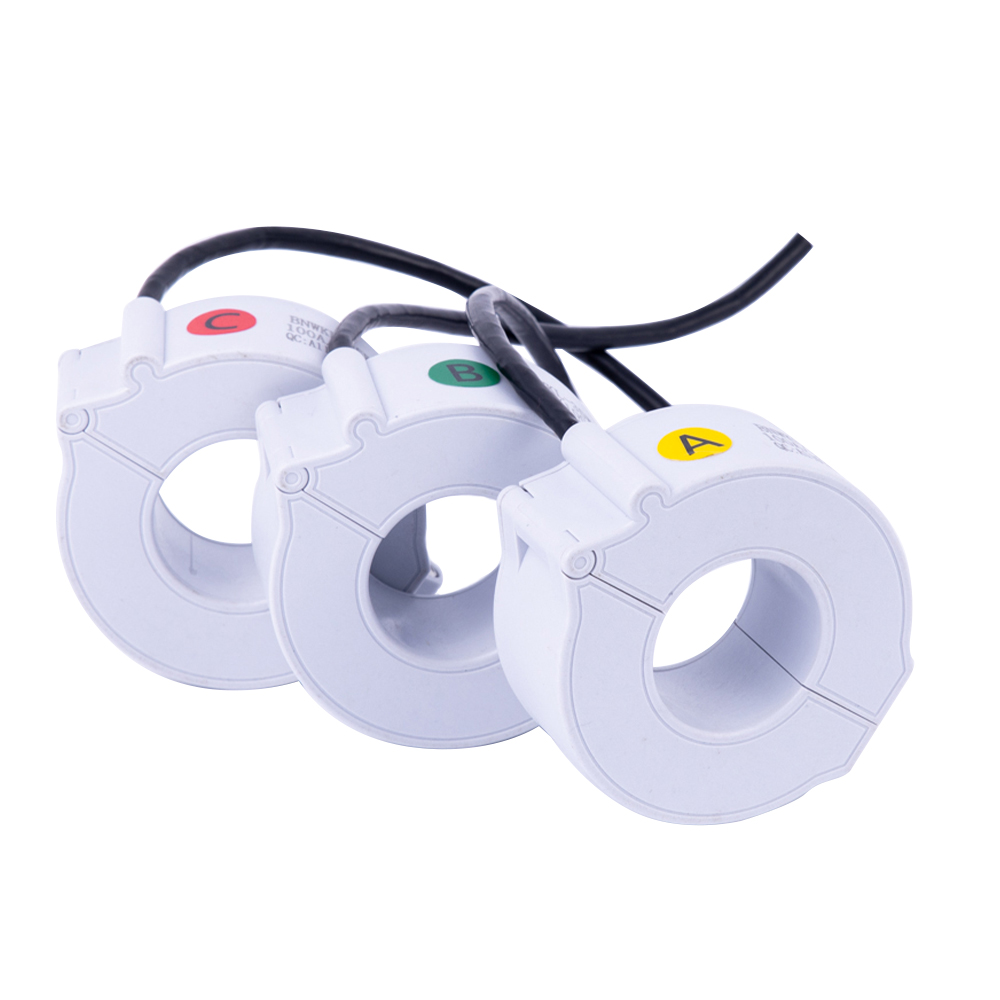

2. Qu'est-ce qu'un transformateur de courant (CT) ?

Un transformateur de courant (CT) est un transformateur de mesure utilisé pour mesurer le courant alternatif (AC). Il réduit le courant primaire élevé en un courant secondaire proportionnellement plus faible, ce qui rend la mesure plus facile et plus sûre à l'aide d'instruments standard tels que des compteurs ou des relais.

Principe de travail

Le CT fonctionne sur le principe de l'induction électromagnétique. L'enroulement primaire transporte le courant de charge et l'enroulement secondaire est connecté à des instruments de mesure ou à des relais de protection. Le flux magnétique alternatif produit dans le noyau induit un courant proportionnel dans l'enroulement secondaire.

Caractéristiques

Haute précision et linéarité

Convient à la mesure de courants élevés (jusqu'à des milliers d'ampères)

Nécessite un circuit de mesure externe (compteur ou relais)

Appareil passif – aucune alimentation requise

Principalement utilisé pour la mesure AC

Applications

Mesure et protection du système électrique

Surveillance énergétique dans les sous-stations et les appareillages de commutation

Protection du moteur et du générateur

Détection de surintensité et de défaut à la terre

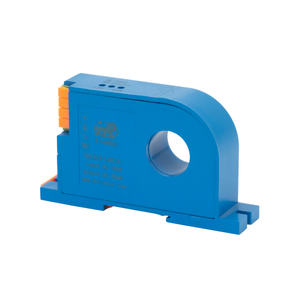

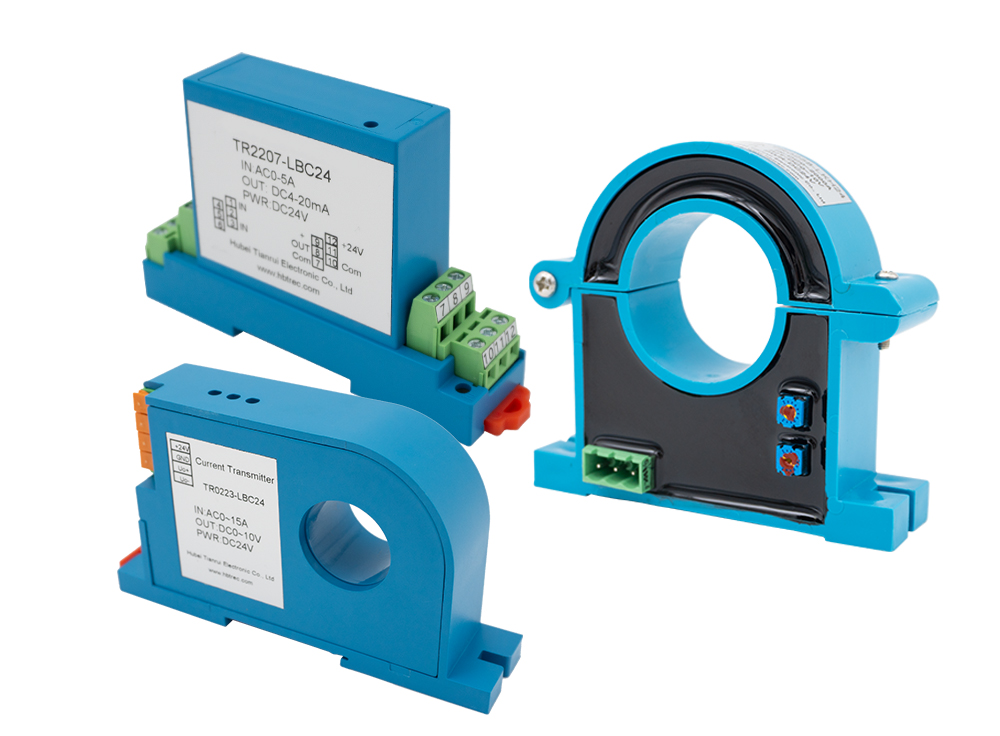

3. Qu'est-ce qu'un émetteur de courant ?

Un transmetteur de courant, parfois appelé transducteur de courant , convertit le courant mesuré en un signal de sortie standardisé, généralement 4 à 20 mA ou 0 à 5 V/0 à 10 V, qui peut être directement lu par les systèmes de contrôle, les automates ou les modules d'acquisition de données.

Principe de travail

Un transmetteur de courant contient généralement un capteur de courant (tel qu'un capteur CT ou à effet Hall) combiné à une électronique de conditionnement du signal.

1. Le capteur interne détecte le courant primaire.

2. Le signal est ensuite converti en une tension proportionnelle.

3. Le circuit de conditionnement du signal le met à l'échelle et le convertit en une sortie analogique standardisée (par exemple, 4 à 20 mA).

Certains modèles offrent également une isolation, une linéarisation et une communication numérique (Modbus/RS485).

Caractéristiques

Fournit une sortie analogique ou numérique standard

Fonctionne avec du courant AC et DC (selon le type)

Nécessite une alimentation externe (généralement 12-24 VCC)

Compact et facile à intégrer aux systèmes de contrôle

Isolation électrique élevée pour la sécurité

Applications

Systèmes de gestion de l’énergie et d’automatisation des bâtiments

Contrôle et surveillance des processus industriels

Systèmes d'énergie renouvelable (onduleurs solaires, éoliens)

Infrastructure de recharge pour véhicules électriques

Surveillance de la vitesse et du couple du moteur

4. Principales différences entre le transformateur de courant et le transmetteur de courant

5. Relation entre les deux

Un transmetteur de courant peut être considéré comme une forme améliorée de transformateur de courant car il utilise souvent un TC comme élément de détection en interne. Cependant, l'émetteur ajoute une électronique qui rend le signal lisible par les systèmes d'automatisation.

Dans de nombreuses installations :

Le TC est utilisé pour la protection de l'alimentation (par exemple dans les appareillages de commutation).

Le transmetteur de courant est utilisé pour la surveillance et le contrôle (par exemple, dans les systèmes énergétiques des bâtiments ou les panneaux industriels).

Ainsi, ils se complètent au sein des systèmes de mesure électriques modernes.

6. Choisir entre un TC et un transmetteur de courant

Utilisez un transformateur de courant lorsque :

Il vous suffit de réduire le courant pour les compteurs ou relais traditionnels.

Le système mesure uniquement le courant alternatif.

Le coût et la simplicité sont des priorités.

Utilisez un émetteur de courant lorsque :

Vous avez besoin d'un signal standardisé pour l'automate ou la surveillance à distance.

Les courants alternatifs et continus doivent être mesurés.

L'isolement, la précision et le contrôle en temps réel sont essentiels.

7. Conclusion

Bien que les deux appareils mesurent le courant électrique, leurs rôles diffèrent considérablement en termes de fonction et d’application.
Un transformateur de courant agit comme un capteur et un isolateur, convertissant les courants importants en courants mesurables plus petits, tandis qu'un transmetteur de courant sert d'interface de signal, transformant le courant mesuré en un signal facile à contrôler.

Ensemble, ils constituent la base des systèmes modernes de mesure électrique, d'automatisation et de gestion de l'énergie, garantissant à la fois sécurité et précision.
