Transformateur d'instrument

Un transformateur de mesure est un type spécial de transformateur utilisé dans les systèmes d'alimentation électrique pour mesurer la haute tension et le courant élevé en toute sécurité et avec précision. Il permet aux instruments de mesure, aux compteurs, aux relais et aux dispositifs de protection de fonctionner avec de faibles valeurs standardisées de tension et de courant. Les transformateurs de mesure jouent un rôle essentiel dans la production, le transport, la distribution d'énergie et les applications industrielles où la mesure directe des grandeurs électriques serait dangereuse ou peu pratique.

Il existe deux principaux types de transformateurs de mesure : les transformateurs de courant (CT) et les transformateurs de tension (VT), également appelés transformateurs de potentiel (PT).

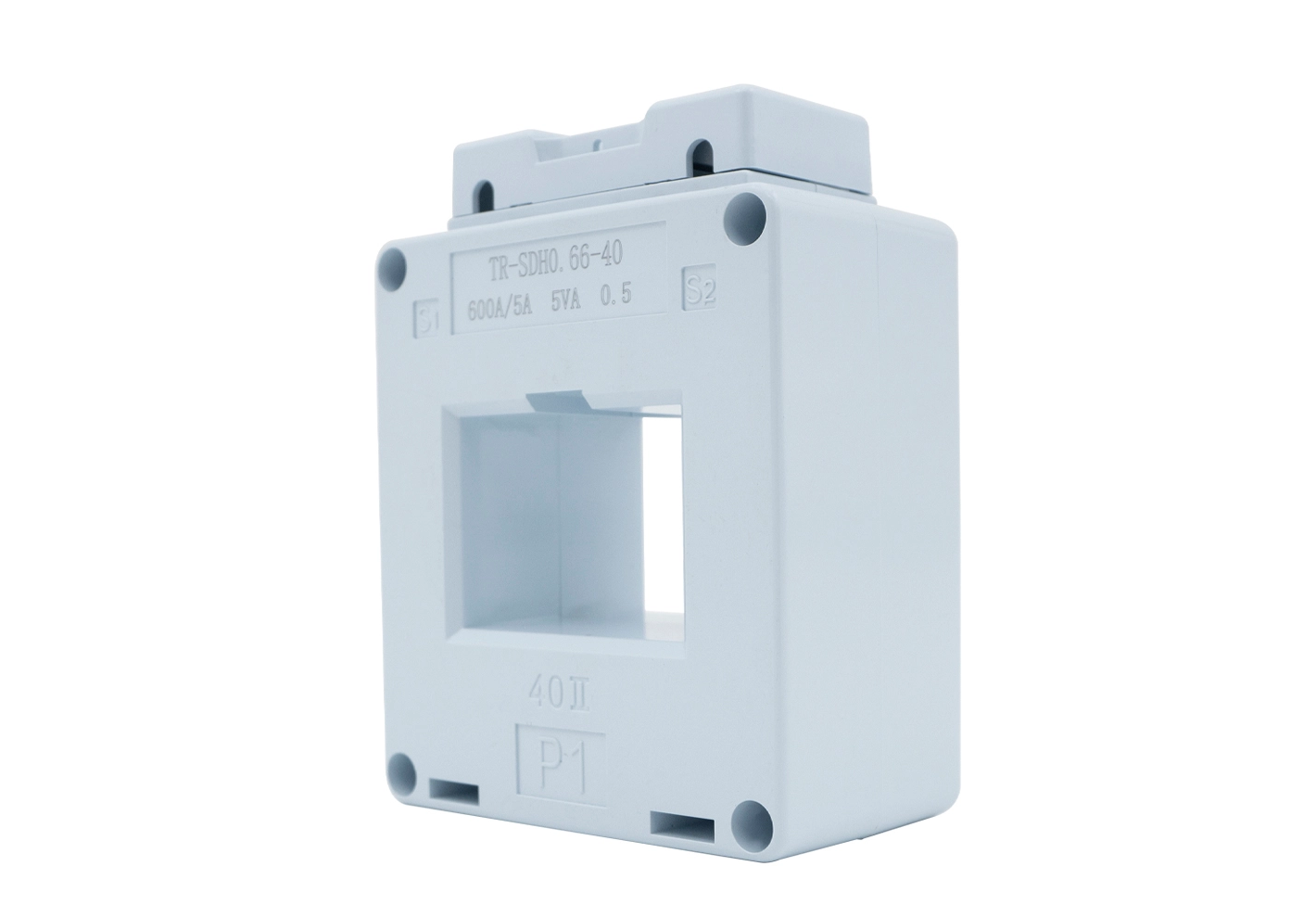

Un transformateur de courant est conçu pour réduire les niveaux de courant élevés à un courant faible standard, généralement 5 A ou 1 A. L'enroulement primaire est connecté en série avec le circuit de puissance et l'enroulement secondaire fournit un courant proportionnel qui peut être mesuré en toute sécurité par des compteurs ou des relais de protection. Les transformateurs de courant sont largement utilisés dans la surveillance de la puissance, la mesure de l'énergie et les systèmes de protection.

Un transformateur de tension est conçu pour réduire les hautes tensions à des valeurs standardisées inférieures, telles que 110 V ou 100 V. L'enroulement primaire est connecté aux bornes du circuit haute tension, tandis que l'enroulement secondaire fournit une basse tension proportionnelle adaptée aux équipements de mesure et aux appareils de contrôle. Les transformateurs de tension assurent une surveillance précise de la tension et assurent une isolation entre le système haute tension et les instruments sensibles.

Les transformateurs de mesure offrent plusieurs avantages importants. Premièrement, ils améliorent la sécurité en isolant les appareils de mesure et les opérateurs des circuits haute tension et courant élevé. Cela réduit le risque de choc électrique et de dommages matériels. Deuxièmement, ils permettent l’utilisation de compteurs et de relais standardisés, quelle que soit la tension ou le courant réel du système. Troisièmement, ils améliorent la précision des mesures et la fiabilité du système. Les transformateurs de mesure modernes sont fabriqués avec des noyaux magnétiques de haute qualité et des enroulements de précision pour obtenir d'excellentes performances de précision.

Dans les sous-stations électriques, les transformateurs de mesure sont des composants essentiels des systèmes de mesure et de protection. Les transformateurs de courant fournissent des signaux aux relais de protection qui détectent les surcharges, les courts-circuits et les défauts à la terre. Les transformateurs de tension fournissent des informations sur la tension pour les fonctions de surveillance, de synchronisation et de protection. Ensemble, ils contribuent à maintenir la stabilité et la sécurité des réseaux électriques.

Les installations industrielles dépendent également fortement des transformateurs de mesure. Ils sont utilisés dans les centres de commande de moteurs, les appareillages de commutation, les systèmes de gestion de l'énergie, les installations d'énergie renouvelable et les usines de fabrication. En fournissant des mesures précises, les transformateurs de mesure aident les opérateurs à surveiller la consommation d'énergie, à améliorer l'efficacité énergétique et à maintenir les performances des équipements.

Lors de la sélection d'un transformateur de mesure, les ingénieurs prennent en compte plusieurs facteurs, notamment la tension nominale, le courant nominal, la classe de précision, la charge, le niveau d'isolation, la fréquence et les conditions environnementales. Choisir le bon transformateur garantit un fonctionnement fiable et la conformité aux normes de l’industrie.

Avec le développement des réseaux intelligents et des sous-stations numériques, la technologie des transformateurs de mesure continue d'évoluer. Les transformateurs de mesure électroniques et optiques sont de plus en plus adoptés pour les systèmes avancés de surveillance et de communication. Ces solutions modernes offrent une précision améliorée, des plages de mesure plus larges et une meilleure intégration avec les équipements de protection numérique et d'automatisation.

En conclusion, les transformateurs de mesure sont des dispositifs fondamentaux dans les systèmes électriques modernes. En convertissant en toute sécurité les tensions et les courants élevés en valeurs mesurables, ils permettent une mesure précise, une protection efficace et un fonctionnement efficace du système. Leur importance continue de croître à mesure que les réseaux électriques deviennent plus intelligents, automatisés et interconnectés.
