Transformateur de courant contre transformateur de tension

Les transformateurs de courant (CT) et les transformateurs de tension (VT, également appelés transformateurs de potentiel PT) sont deux transformateurs de mesure de base largement déployés dans les systèmes de réseaux électriques. Les deux servent à abaisser les signaux électriques de haut niveau à des valeurs sûres et mesurables pour les compteurs, les relais de protection et les dispositifs de surveillance, mais ils diffèrent fondamentalement par leurs principes de fonctionnement, leurs modes de connexion, leurs objectifs d'application et leurs exigences de manipulation.

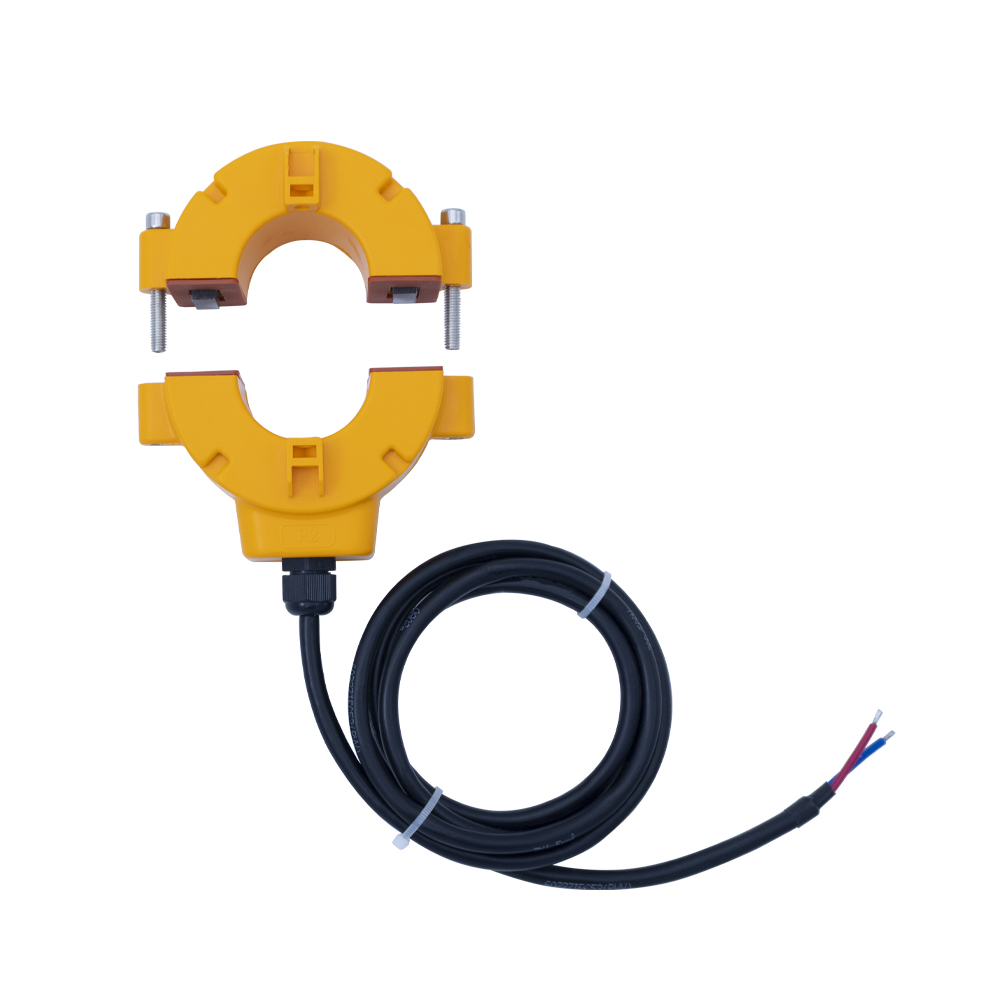

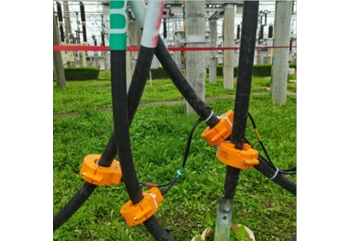

Un transformateur de courant échantillonne le courant du circuit. Il est connecté en série avec le conducteur d'alimentation principal. L'enroulement primaire comporte très peu de spires, souvent une seule barre ou un seul câble de passage. Un courant primaire important induit un courant secondaire proportionnel de faible amplitude, généralement 5 A ou 1 A pour les sorties industrielles standard. Les TC visent à réduire les forts courants côté charge afin que les instruments de mesure puissent fonctionner sans exposition directe à des circuits à courant élevé. Les variantes CT à noyau divisé permettent une installation sans coupure de courant, ce qui est idéal pour la modernisation du système d'alimentation extérieur. Une règle de sécurité essentielle pour le fonctionnement du TC est que son circuit secondaire ne doit jamais être ouvert lorsqu'il est sous tension. Un secondaire ouvert génère une tension induite dangereusement élevée, risquant de provoquer un épuisement de l'équipement et des blessures.

En revanche, un transformateur de tension gère la tension du circuit et est câblé en parallèle entre les phases de la ligne électrique. Son côté primaire contient de nombreux enroulements adaptés à la haute tension du système, abaissant les signaux haute tension jusqu'à des sorties secondaires standardisées telles que 100 V. Les TT fournissent des références de tension précises pour les voltmètres, les compteurs de facteur de puissance et les unités de protection contre les surtensions. Contrairement aux TC, l'enroulement secondaire d'un transformateur de tension ne doit jamais subir de conditions de court-circuit. Les défauts de court-circuit créent une surintensité massive à l'intérieur des enroulements, ce qui détruit rapidement le transformateur.

Leurs scénarios de déploiement réels montrent également des distinctions claires. Les transformateurs de courant se concentrent sur la mesure du courant, la mesure de l'énergie et la protection contre les défauts de surintensité. Ils sont fréquemment montés sur des jeux de barres, des départs de câbles et des armoires de distribution. Les transformateurs de tension fournissent des données de tension phase-phase ou phase-terre et prennent en charge la surveillance de l'isolation. Ils sont principalement installés à l’intérieur des appareillages et des sous-stations haute tension.

Bien que les deux transformateurs de mesure isolent les équipements de contrôle basse tension des réseaux haute tension dangereux, les utilisateurs ne peuvent pas échanger le TC et le TT l'un contre l'autre. Une installation mal adaptée entraîne un écart de mesure, un dysfonctionnement de la protection et de graves risques pour la sécurité. Comprendre leurs caractéristiques respectives reste essentiel pour la rénovation du système électrique, la mise en service sur le terrain et les travaux de maintenance quotidiens.
