Comment un transformateur de courant (CT) est-il utilisé pour le courant de détection ?

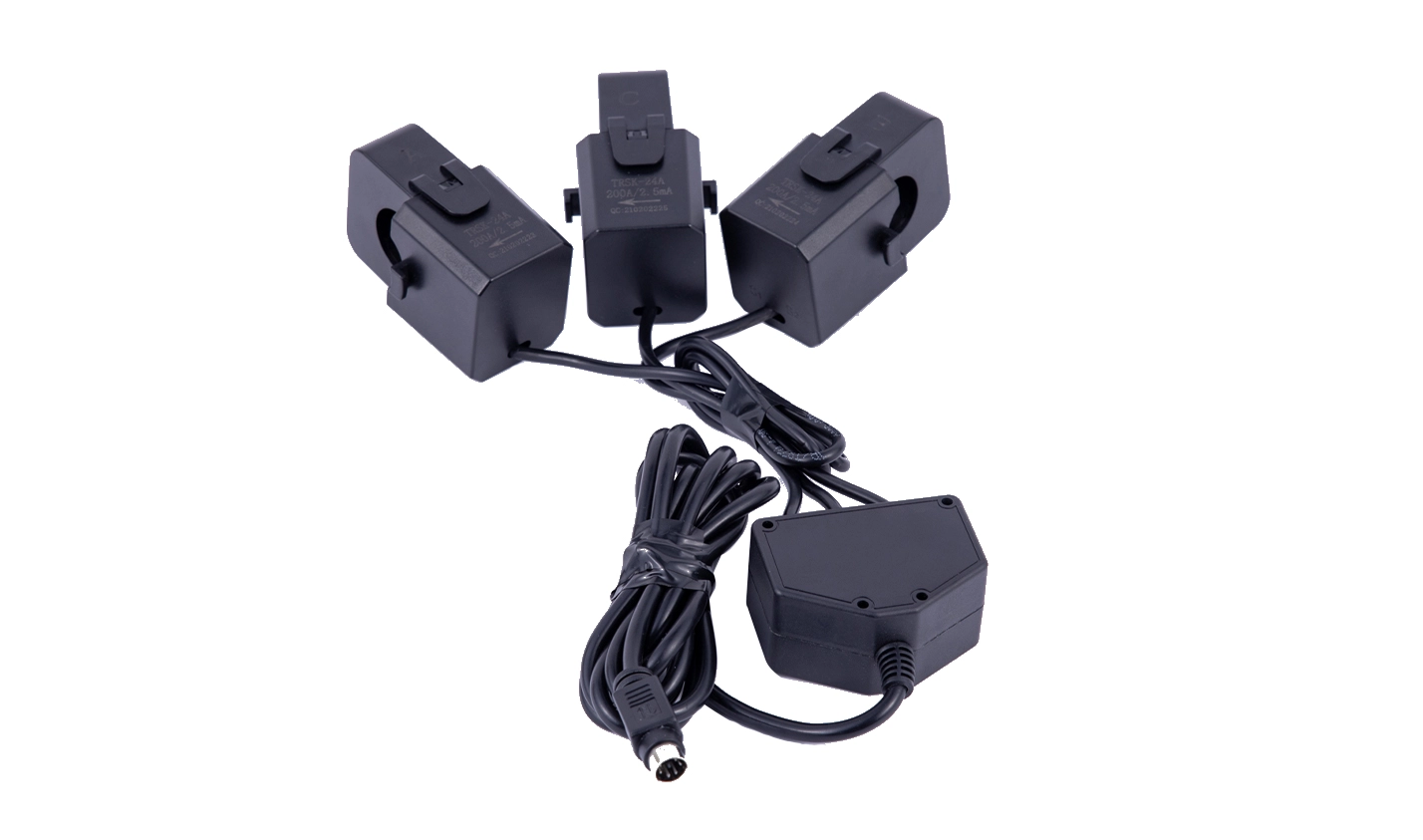

Un transformateur de courant (CT) est un transformateur d'instrument clé spécialement conçu pour une détection de courant sûre et précise dans les systèmes d'alimentation électrique. Il fonctionne sur le principe de la loi de Faraday sur l'induction électromagnétique et est largement utilisé dans les applications de mesure, de protection et de surveillance en temps réel. Lors de la détection de courant, le TC fonctionne en réduisant les courants primaires élevés dans les circuits de puissance à de faibles courants secondaires standardisés, généralement 1 A ou 5 A. L'enroulement primaire, qui comporte très peu de spires, est connecté en série avec le circuit de charge. L'enroulement secondaire, comportant beaucoup plus de spires, est connecté à des instruments de mesure, des relais ou des dispositifs de surveillance.

Lorsque le courant alternatif circule à travers le côté primaire, il crée un flux magnétique alternatif dans le noyau. Ce flux induit un courant proportionnel dans l'enroulement secondaire. Le courant secondaire est directement proportionnel au courant primaire en fonction du rapport de spires, permettant une détection précise du courant réel du système sans contact direct avec les conducteurs haute tension.

Une utilisation majeure des TC est la mesure électrique. Ils fournissent des signaux d'entrée sûrs pour les ampèremètres, les wattmètres, les compteurs d'énergie et les analyseurs de qualité d'énergie. En réduisant les courants forts à des niveaux gérables, les TC permettent une facturation précise de l'énergie, un profilage de charge et une analyse précise de la consommation d'énergie dans les systèmes industriels, commerciaux et utilitaires. Cela garantit une collecte de données fiable tout en protégeant les compteurs des dommages causés par des courants importants.

Les TC sont également essentiels pour la détection des surintensités et des défauts dans les systèmes de protection électrique. Ils transmettent des signaux de courant aux relais de protection qui surveillent les surcharges, les courts-circuits, les défauts à la terre et d'autres conditions anormales. Lorsqu'un courant inhabituel est détecté, le relais active un disjoncteur ou une alarme pour isoler la section défectueuse. Cette fonction évite les dommages aux équipements, réduit les temps d'arrêt et améliore la sécurité globale du système.

Dans les réseaux intelligents modernes, les TC prennent en charge la surveillance et le contrôle en temps réel. Le courant secondaire peut être converti en signal de tension à l'aide d'une résistance shunt et traité par des compteurs numériques, des automates ou des systèmes SCADA. Cela permet un suivi continu des formes d'onde actuelles, des fluctuations de charge et de l'état de fonctionnement. Ces données en temps réel prennent en charge un fonctionnement intelligent, une maintenance prédictive et une gestion efficace de l'énergie.

La sécurité est un autre avantage important de l’utilisation des TC pour la détection du courant. L'isolation électrique entre les circuits primaires et secondaires sépare les systèmes électriques haute tension des équipements de contrôle et de mesure basse tension. Cette isolation protège les techniciens, les instruments et les dispositifs de contrôle des dangers causés par les hautes tensions et les courants importants.
